لماذا يفضل الخزان الفولاذي المثبت بمسامير سعة 25000 متر مكعب على البدائل الملحومة أو الخرسانية؟

الإجابة المباشرة:يُفضل استخدام خزان فولاذي مثبت بمسامير بسعة 25000 متر مكعب لأنه يخفض الجداول الزمنية لتجميع الموقع بما يصل إلى60%، يزيل مخاطر التشققات الدقيقة المرتبطة بالخرسانة المصبوبة في مكانها، ويتجنب صيانة الطلاء المستمرة التي تتطلبها الخزانات الفولاذية الملحومة ميدانيًا.

بالنسبة للتخزين على نطاق واسع، يقوم المهندسون بموازنة النفقات الرأسمالية مع المرونة التشغيلية طويلة المدى:

• مراقبة الجودة الفائقة:يتم تصنيع كل لوحة فولاذية وتفجيرها وتغليفها واختبارها في مصنع ISO 9001. يؤدي هذا إلى التخلص من ضعف الطلاء المطبق ميدانيًا، والذي يمكن أن يفشل بسبب رطوبة الموقع وتقلبات درجات الحرارة أثناء التثبيت.

• الحد الأدنى من متطلبات المؤسسة:تحمل الهياكل الفولاذية المثبتة بمسامير وزنًا ساكنًا أقل بكثير مقارنة بالخزانات الخرسانية الثقيلة والمتجانسة، مما يقلل بشكل كبير من عمق وتكلفة تصميمات الألواح الخرسانية الإنشائية.

• تقليل بصمة النقل:تتناسب المجموعة الكاملة للخزان الذي تبلغ سعته 25000 متر مكعب مع حاويات الشحن القياسية، مما يسمح بنقل العبوات المسطحة إلى مواقع المشروع البعيدة.

الإجابة المباشرة:لتأمين حجم تشغيل حقيقي يبلغ 25000 متر مكعب، يستخدم الخزان تكوينًا منخفض المستوى وعالي القطر. يتميز الإعداد النموذجي بقطر خارجي يبلغ51.5 متر(169 قدمًا) وارتفاع القشرة الهيكلية12.0 متر(39.4 قدمًا).

تتطلب الديناميكيات الهيكلية لمثل هذا الحجم الهائل من السائل هندسة الألواح المتغيرة. يتم حساب الإجهاد الهيدروستاتيكي عند أي عمق معين لعمود السائل باستخدام الصيغة:

للتعامل مع هذا الحمل بشكل اقتصادي، يستخدم الخزان تصميمًا متغيرًا للجدار:

الإجابة المباشرة: الزجاج المنصهر إلى الفولاذ (GFS)، المعروف أيضًا باسم الفولاذ المبطن بالزجاج (GLS)، يزيل التآكل عن طريق دمج طبقة زجاجية مباشرة في الفولاذ الأساسي. من خلال إطلاق ألواح متخصصة من سبائك الصلب عالية التيتانيوم (مثلآرت310) في الفرن في820 درجة مئوية إلى 930 درجة مئوية، يتم تشكيل طبقة واجهة على المستوى الذري، تجمع بين المتانة الهيكلية للفولاذ والخمول الكيميائي لزجاج السيليكا.

خصائص أداء GFS الرئيسية:

• الصلابة الجسدية:يصل6.0 موسمما يعني أنه لا يمكن خدش السطح بواسطة الأدوات القياسية أو جزيئات السائل الكاشطة.

• مقاومة التآكل:مقاومة عالية للنفايات الصناعية السائلة، ومياه الصرف الصحي الخام البلدية، وعصارة مدافن النفايات، والمواد الكيميائية الحمضية أو القلوية ضمن معيارالرقم الهيدروجيني 3 إلى 11النطاق (وقابل للتخصيص حتىالرقم الهيدروجيني 1 إلى 14).

• سلامة المياه الصالحة للشرب:السطح الزجاجي غير مسامي تمامًا ومقاوم للجراثيم. وهذا يمنع التصاق الأغشية الحيوية والطحالب والعفن ويرضي تمامًامعيار NSF/ANSI 61وWRASمتطلبات مياه الشرب.

الإجابة المباشرة:يجب تصميم خزان سائل معياري مساحته 25000 متر مكعب وفقًا لبروتوكولات الامتثال الصارمة لضمان السلامة العامة ومقاومة الزلازل واستقرار الرياح:

• عوا D103-09:المعيار العالمي الأساسي لخزانات تخزين المياه المصنوعة من الصلب الكربوني، والذي يحدد سمك الصفائح، وتفاوتات ختم الحشية، وحسابات حمل الرياح.

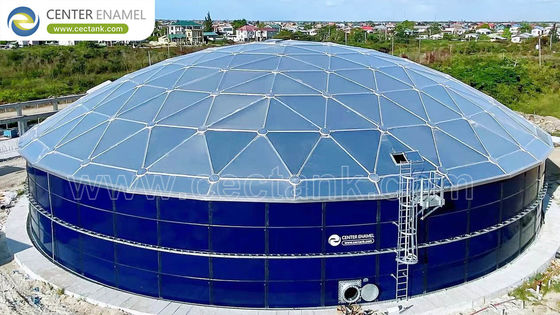

• API 650 (الملحق ز):يحكم الهندسة، وتوزيع الحمل الهيكلي، وختم البخار للدعائم الهيكليةأسقف القبة الجيوديسية المصنوعة من الألومنيوميستخدم لتغطية أقطار كبيرة بدون أعمدة داخلية.

• إن 1993 (الرمز الأوروبي 3):توحيد تصميم الفولاذ الهيكلي، مع استهداف معلمات السلامة على وجه التحديد للألواح الفولاذية وتفاصيل التوصيل وأحمال الكلال.

• ايزو 28765:تحدد هذه المواصفة متطلبات الاختبار، وعتبات العيوب، وسمك التطبيق لطلاء المينا الزجاجي والبورسلين على الخزانات الفولاذية المثبتة بمسامير.

إنشاء خزان سعة 25.000 م3 عبرطريقة الرفع الهيدروليكييلغي التجميع الهيكلي على ارتفاعات عالية، مما يعزز بشكل كبير السلامة في الموقع:

1. بلاطة صب وجاك إرساء:الخطوة 1.

   صب بلاطة حائط حلقية من الخرسانة المسلحة شديدة التحمل وقم بتركيب رافعات هيدروليكية متزامنة حول المحيط.

2. تجميع الحلقة العلوية وقبة الألومنيوم:الخطوة 2.

   قم بتجميع الحلقة العلوية من ألواح GFS وقم بتركيب سقف القبة الجيوديسية المصنوع من الألومنيوم خفيف الوزن بالكامل على مستوى الأرض.

3. المصاعد الهيدروليكية التقدمية:الخطوة 3.

   استخدم الرافعات الهيدروليكية المتزامنة لرفع الطبقة العليا المكتملة بارتفاع واحد بالضبط (عادةً 2.4 متر).

4. إضافة الطبقات المتوسطة والقاعدة:الخطوة 4.

   قم بتجميع الطبقة التالية من الألواح الفولاذية بالأسفل، ثم قم بتثبيتها بالحلقة المعلقة بالأعلى باستخدام حشوات EPDM، وكرر عملية الرفع.

5. أقل إلى نقاط الربط:الخطوة 5.

   قم بخفض الهيكل الذي تبلغ مساحته 25000 متر مكعب بالكامل على الأساس الخرساني، ثم قم بتثبيته بأقواس تثبيت شديدة التحمل، ثم قم بربط جميع البراغي.

هل يمكن لخزان سعة 25000 م3 التعامل مع النشاط الزلزالي وأحمال الثلوج الكثيفة؟

نعم. يقوم المصممون بتكوين سماكة صفيحة كل خزان كبير الحجم، وقطر مسمار التثبيت، وعمق القاعدة الخرسانية وفقًا لعوامل المنطقة الزلزالية المحلية (على سبيل المثال، ASCE 7-22) وسجلات الرياح/الثلوج الإقليمية. وهذا يضمن السلامة الهيكلية أثناء الحركات الأرضية الشديدة والأحداث البيئية.

ما هي ضوابط الجودة المطلوبة للوحات GFS قبل الشحن إلى الموقع؟

كل لوحة GFS ملفقة بواسطةمركز المينايخضع لفحوصات الجودة الصارمة، بما في ذلك:

1. كشف عطلة الجهد العالي:تم الفحص باستخدام أ1500 فولت إلى 2500 فولتالمسح الكهربائي للتأكد من أن طلاء الزجاج خالي تمامًا من الثقوب المجهرية.

2. اختبار التأثير والانحناء:تخضع الألواح القياسية من كل عملية إنتاج لاختبارات الضغط الميكانيكي للتحقق من قوة التصاق الواجهة من الزجاج إلى الفولاذ.

3. التحقق من صحة قياس سمك:التأكد من أن الطبقة المزدوجة تلبي السمك المستهدف0.25 ملم إلى 0.40 ملم.
