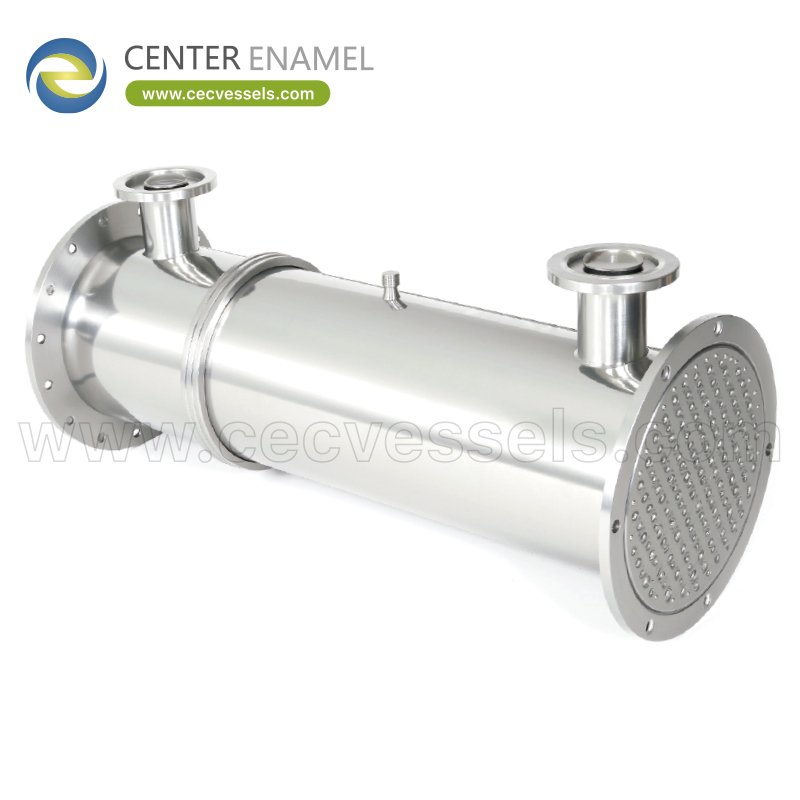

Steam-Water Separator: Critical Technology for Efficient Steam Systems

فاصل الماء والبخار: تقنية مهمة لأنظمة البخار الفعالة

في الصناعات التي تتراوح بين توليد الطاقة والمعالجة الكيميائية، يعد البخار ناقلًا أساسيًا للطاقة ووسطًا للمعالجة. ومع ذلك، فإن وجود قطرات الماء المحتجزة داخل البخار، المعروف باسم البخار الرطب، يمكن أن يسبب عدم كفاءة تشغيلية خطيرة، وتلف المعدات، ومخاطر السلامة. لضمان أداء موثوق وفعال لنظام البخار، يعد استخدام فواصل الماء والبخار أمرًا لا غنى عنه.

في شركة Shijiazhuang Zhengzhong Technology Co., Ltd (مركز المينا)، يؤدي الابتكار والتميز الهندسي إلى تطوير فواصل الماء والبخار المتقدمة التي تعمل على تحسين جودة إمداد البخار عن طريق فصل المياه المحبوسة بكفاءة.

ما هو فاصل الماء والبخار؟

أفاصل الماء والبخارهو جهاز ميكانيكي مصمم خصيصًا لإزالة قطرات الماء والمكثفات الموجودة داخل تدفق البخار. على عكس مصائد البخار التي تزيل المكثفات السائلة من خطوط الأنابيب، تستهدف فواصل الماء والبخار الرطوبة التي لا تزال معلقة في مرحلة البخار نفسها، مما يضمن توصيل البخار الجاف إلى التوربينات أو المبادلات الحرارية أو معدات المعالجة.

ومن خلال توفير البخار الجاف، تعمل الفواصل على تقليل مخاطر التآكل والتآكل ومخاطر المطرقة المائية وتحسين كفاءة نقل الحرارة. يعد هذا الفصل ضروريًا للحفاظ على الاستخدام الأمثل للطاقة وطول عمر المعدات وموثوقية العملية.

أهمية البخار الجاف في الأنظمة الصناعية

عادة ما يكون البخار الناتج من الغلايات مشبعًا ويحتوي على جزء معين من قطرات الماء بسبب التكثيف والانتقال. وجود البخار الرطب يمكن أن يؤدي إلى عدة مشاكل:

• انخفاض كفاءة الطاقة:تمتص قطرات الماء الحرارة دون المساهمة في عمل مفيد، مما يقلل من الكفاءة الحرارية.
• تلف المعدات:يسبب الماء السائل تآكل شفرات التوربينات والصمامات والأنابيب، بالإضافة إلى التآكل والقشور.
• المخاطر التشغيلية:يمكن أن تؤدي المطرقة المائية الناتجة عن تراكم المكثفات إلى إتلاف الأنابيب والأدوات، مما يؤدي إلى فترات توقف مكلفة.
• قضايا جودة المنتج:في الصناعات الغذائية أو الدوائية أو الكيميائية، يمكن للبخار الرطب أن يلوث المنتجات أو يقلل من جودة المعالجة.

وبالتالي تصبح فواصل الماء والبخار عنصرا حاسما في أنظمة البخار، وخاصة في المراحل الأولية للمعدات الحيوية مثل التوربينات أو المفاعلات التي تتطلب بخار جاف عالي الجودة.

مبادئ عمل فواصل الماء والبخار

تعمل أجهزة فصل البخار عن الماء من خلال استغلال الاختلافات في القصور الذاتي والكثافة والزخم بين قطرات البخار والماء، وذلك باستخدام آليات فيزيائية مختلفة للفصل بين المرحلتين.

1. الفصل بالقصور الذاتي (الاصطدام والانحراف)

• يدخل البخار مع قطرات الماء المحبوسة إلى جسم الفاصل ويضطر إلى تغيير اتجاهه بسرعة بواسطة الحواجز أو الريش.
• نظرًا لكتلتها الكبيرة وقصورها الذاتي، لا تستطيع قطرات الماء متابعة تغير اتجاه البخار بسهولة مثل جزيئات البخار.
• تصطدم هذه القطرات بالجدران الفاصلة أو الحواجز وتتجمع، وتسقط إلى الأسفل بفعل الجاذبية إلى غرفة التجميع.
• ويواصل البخار، الذي يحتوي الآن على عدد أقل من القطرات، تدفقه لأعلى أو للأمام حسب التصميم.

2. الفصل بالطرد المركزي

• تقوم بعض الفواصل بتوجيه البخار الرطب إلى حركة حلزونية أو إعصارية مما يخلق قوى طرد مركزية.
• قطرات الماء، كونها أثقل، تتدفق إلى الخارج نحو الجدران الفاصلة حيث تتجمع وتتدفق إلى الأسفل.
• يخرج البخار الجاف من خلال القلب المركزي للإعصار.

3. فصل الائتلاف

• تعمل أجهزة إزالة الرطوبة الشبكية السلكية أو منصات الالتحام الموجودة داخل الفاصل على إنشاء عوائق تجبر قطرات الماء على الاصطدام والتجمع.
• وتتساقط قطرات أكبر بعد ذلك بسبب الجاذبية.

أنواع فواصل البخار والماء

يتم استخدام العديد من التصميمات بشكل شائع اعتمادًا على التطبيق ومعدل التدفق والضغط ونسبة الجفاف المطلوبة.

يربك (تأثير) نوع الفواصل

• استخدم ألواح حاجزة مسطحة أو منحنية لفرض تغييرات في اتجاه البخار.
• تصطدم قطرات الماء بالصفائح ويتم فصلها بالقصور الذاتي.
• يستخدم على نطاق واسع بسبب البناء البسيط والفعالية على مجموعة من السرعات.

الفواصل الإعصارية أو الطرد المركزي

• نقل الدوامة إلى تدفق البخار باستخدام الزعانف الداخلية أو دوارات.
• فعال في فصل القطرات الدقيقة بسرعات عالية.
• تستخدم على نطاق واسع في محطات توليد الطاقة والغلايات الصناعية.

الفواصل المجمعة

• اجمع بين تأثير الحاجز وحركة الإعصار والأجزاء الداخلية المدمجة لتحقيق أقصى قدر من كفاءة الفصل.
• مثالية عندما تكون إزالة القطرات الدقيقة جدًا أمرًا بالغ الأهمية.

اعتبارات التصميم

لتحقيق الأداء الأمثل للفاصل، يجب تصميم المعلمات الأساسية بعناية:

• سرعة التدفق:منخفض جدًا والفصل غير فعال؛ عالية جدًا وتحدث خسائر أو أضرار في الضغط.
• حجم الفاصل والهندسة:يؤثر القطر والطول والشكل على وقت الإقامة وكفاءة الانفصال.
• الضغط ودرجة الحرارة:يؤثر على كثافة البخار وسلوك الرطوبة.
• آلية الصرف:من الضروري إزالة المياه المجمعة بكفاءة من خلال مصائد البخار أو صمامات الصرف.
• مواد:مقاومة للتآكل والتآكل والضغوط الحرارية. تشمل المواد المفضلة الفولاذ المقاوم للصدأ والزجاج المصهور بالفولاذ للبيئات العدوانية.

المواد والمتانة

في شركة Shijiazhuang Zhengzhong Technology Co., Ltd (مركز المينا)، يتم تصنيع فواصل الماء والبخار باستخدام مواد متقدمة مثل الزجاج المصهور بالفولاذ (GFS) الذي يوفر مقاومة فائقة للتدوير الحراري، والتآكل، والتآكل الميكانيكي. وهذا يضمن عمرًا تشغيليًا طويلًا وموثوقية حتى في الأجواء الصناعية القاسية مثل المصانع الكيماوية ومنشآت توليد الطاقة.

التطبيقات الصناعية

تعتبر أجهزة فصل البخار عن الماء حيوية في العديد من القطاعات التي تعتمد على البخار في الطاقة أو المعالجة:

• توليد الطاقة:حماية التوربينات من أضرار الرطوبة وتحسين الكفاءة.
• المواد الكيميائية والبتروكيماوية:الحفاظ على النقاء والتحكم في العملية أثناء حقن البخار والتسخين.
• الأطعمة والمشروبات:ضمان وجود بخار صحي مع عدم وجود مياه محمولة للطهي والتعقيم.
• صناعة النسيج:توفير البخار الجاف لعمليات الصباغة والتشطيب.
• المستحضرات الصيدلانية:تمكين التحكم في درجة الحرارة وظروف الرطوبة.
• اللب والورق:تحسين كفاءة التجفيف وتقليل التحجيم.

فوائد استخدام أجهزة فصل البخار عن الماء

• تحسين جودة البخار:يؤدي توفير البخار الجاف إلى تحسين كفاءة النظام وجودة المنتج.
• صيانة مخفضة:يتجنب التآكل والتآكل وتلف المطرقة المائية للمعدات والأنابيب.
• توفير الطاقة:يقلل من فقدان الحرارة الكامنة من قطرات البخار الرطب.
• تحسينات السلامة:يقلل من مخاطر الأعطال والحوادث المرتبطة بالمياه في خطوط البخار.
• الامتثال البيئي:تعمل الغلايات وأنظمة البخار الأكثر كفاءة على تقليل استهلاك الوقود والانبعاثات.

الابتكارات والاتجاهات

تشمل التطورات الرائدة في فواصل الماء والبخار ما يلي:

• التصميم الحسابي المحسن:استخدام نمذجة CFD لتحسين هندسة الفاصل لتحقيق أقصى قدر من الكفاءة عند انخفاض الضغط.
• التحكم الآلي في الصرف:دمج أجهزة الاستشعار والمحركات لإزالة المكثفات بشكل تلقائي وموثوق، مما يقلل من التدخل اليدوي.
• التصاميم المعيارية والمدمجة:لسهولة التركيب في المساحات النباتية الضيقة والتعديلات التحديثية.
• مواد محسنة:بما في ذلك بطانات GFS والسبائك المتقدمة للظروف الكيميائية القاسية ودرجات الحرارة المرتفعة.
• الفواصل الهجينة:الجمع بين آليات الفصل المتعددة لتحقيق إزالة شبه كاملة للرطوبة.

اختيار فاصل الماء والبخار المناسب

يتطلب اختيار الفاصل الصحيح تقييم ما يلي:

• معدل تدفق البخار وسرعته
• حمل الرطوبة وجزء جفاف البخار
• ضغوط التشغيل ودرجات الحرارة
• توفر المساحة وتفضيلات الصيانة
• المتطلبات التنظيمية والسلامة

يعمل الفريق الهندسي التابع لـ Center Enamel بشكل وثيق مع العملاء لإجراء تحليلات تفصيلية وتوفير حلول فواصل مصممة خصيصًا لتلبية احتياجات كل عميل.

تلعب أجهزة فصل الماء والبخار دورًا لا غنى عنه في تحسين أداء نظام البخار عن طريق إزالة الرطوبة المحتبسة بشكل فعال. ويمتد تأثيرها إلى الكفاءة التشغيلية، وسلامة المعدات، والسلامة، والأداء البيئي. ومع تطور الصناعات نحو قدر أكبر من الاستدامة والأتمتة، أصبحت تقنيات فصل البخار عن الماء المتقدمة عوامل تمكين رئيسية.

تقف شركة Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel) في الطليعة، حيث تدمج عقودًا من المواد والخبرة الهندسية لتقديم فواصل البخار عن الماء التي تضع معايير الصناعة للجودة والموثوقية والابتكار. يضمن التزامنا أن يحصل مستخدمو البخار الصناعي في جميع أنحاء العالم على بخار أنظف وتكاليف أقل وتميز تشغيلي أكبر.

بالنسبة للصناعات التي تسعى إلى تحسين استخدام البخار، وتقليل الصيانة، وضمان السلامة، توفر فواصل الماء والبخار من Center Enamel الحل الذي أثبت كفاءته.
