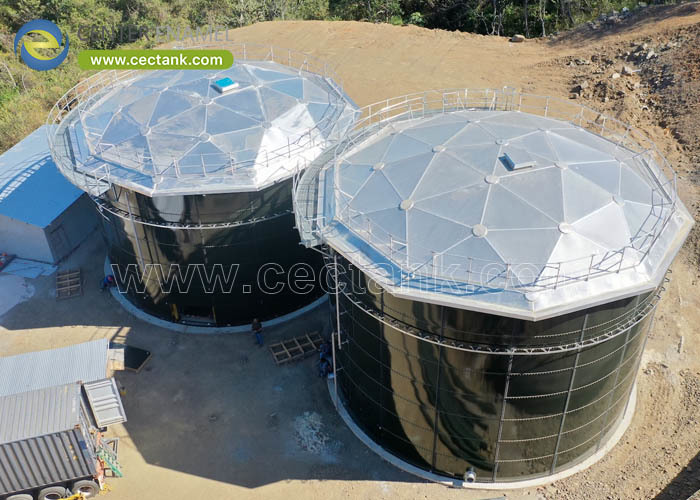

دليل الهندسة لعام 2026 لتثبيت سقف القبة من الألومنيوم

أساليب البناء المتقدمة للامتثال لـ API 650 و AWWA D108

تركيب سقف قبة من الألومنيوم هو عملية هندسية دقيقة.ما إذا كان تغطية خزان المياه البلدي الذي تم بناؤه حديثًا أو إعادة تجهيز خزان سقف عائم خارجي نشط للبتروكيماويات (EFRT)، طريقة البناء تملي سلامة المشروع، الجدول الزمني، والتأثير التشغيلي الشامل.

سقف القبة الألومنيوم الحديثة تم تصميمها بدقة كهياكل فضائية وحداتية ومكبوتة بالكامل.أنها توفر مرونة لا مثيل لها في كيفية تركيبهيقدم هذا الدليل تفاصيل عن الفيزياء الهيكلية والامتثال التنظيمي وأساليب التثبيت المتطورة المستخدمة في عام 2026 لأنظمة احتواء ذات قطر كبير.

1التثبيت المسبق: الإعداد الهيكلي والتسامحات

قبل توصيل أي دعامة من الألومنيوم ، يجب تقييم غلاف الخزان الأساسي لضمان قدرته على استيعاب الأحمال الهيكلية للقبة بأمان.

●معايرة حلقة التوتر:تمارس القبة الجيوديسية دفعًا شعاعيًا لأسفل وخارجًا. لمنع قشرة الخزان من الانحناء تحت هذا الحمل ، يتم تثبيت حلقة توتر محيطية متكاملة في الجزء العلوي من الخزان.هذه الحلقة تمتص 100% من الدفع الأفقي.

●أسطوانات محامل الزحام:لاستيعاب التوسع الحراري الشديد والانكماش على نطاق درجة الحرارة من 120 °F دون نقل ضغط القطع إلى قشرة الخزانيتم تركيب القبة على PTFE منخفضة الاحتكاك (Teflon) أو محامل الزلاجة من الفولاذ المقاوم للصدأ.

●العزل الغالفاني:لأن القبة مصنوعة من الألومنيوم الهيكلي 6061-T6 و غلاف الخزان غالبا ما يكون من الفولاذ الكربوني أو الزجاج المدمج إلى الفولاذ (GFS) ،يجب فصل المعدنين المختلفين عن بعضهما البعض من خلال عازلات إيلاستومرية لمنع التآكل الغالفاني.

2أساليب التثبيت الأساسية

طبيعة الألومنيوم الخفيفة الوزن (حوالي ثلث وزن الصلب الكربوني) تسمح بثلاث استراتيجيات تثبيت متميزة، يتم اختيارها بناء على البصمة التابعة للمنشأة، والحالة التشغيلية،والآلات الثقيلة المتاحة.

طريقة أ: تجميع سطح الأرض ورفع الرافعة

بالنسبة لبناء خزانات جديدة أو منشآت ذات مساحات واسعة من العقارات المحيطة ، هذه هي الطريقة الأكثر أمانًا وكفاءة.

1.يتم تجميع جميع الهيكل الفضائي من الألومنيوم على الأرض المجاورة للخزان.

2.يتم الانتهاء من فحص مراقبة الجودة، بما في ذلك عزم الدوران لجميع أقفال الفولاذ المقاوم للصدأ من الدرجة 316، على ارتفاع عمل آمن.

3.يتم تثبيت ألواح الإغلاق الثلاثية والخيوط اللاصقة.

4.رافعة ثقيلة (أو رافعات متعددة للقطرات الضخمة) ترفع القبة المكتملة بأمان في مناورة واحدة وتخفضها إلى الزاوية العليا للدبابة ،حيث يتم تثبيته على منصات المحامل المنزلية.

الطريقة ب: إعادة التجهيز أثناء التشغيل (تجميع السقف العائم)

عند إعادة تجهيز خزان البتروكيماويات النشط، إخراج الأصول من الخدمة لإزالة الغازات وتنظيف الداخل يؤدي إلى خسائر كبيرة في الإيرادات.

1.يتم رفع مكونات القبة على سطح السقف العائم الخارجي الحالي بينما يبقى الخزان ممتلئًا بالمنتج.

2.ولأن القبة تستخدم مصفوفة بناء خالية من الشرارة، فإن التجميع يحدث مباشرة على السطح العائم دون تصاريح العمل الساخن.

3.عندما يصل محيط القبة إلى قشرة الخزان، يتم ربط حلقة التوتر بجوار الخزان.هذه الطريقة تحول بشكل فعال EFRT إلى خزان سقف عائم داخلي (IFRT) دون يوم واحد من وقت التوقف التشغيلي.

الطريقة ج: مركز القطب أو تجميع نظام الرفع

إذا كانت قيود الموقع تمنع استخدام رافعات ثقيلة، يمكن بناء القبة في مكانها باستخدام برج دعم مركزي مؤقت.

1.يتم إقامة الصاري الهيكلي المؤقت في وسط الخزان.

2.القمة المركزية للقبة تجمع على الصاري.

3.يتم بناء الإطار الفضائي بشكل شعاعي إلى الخارج وإلى أسفل نحو قشرة الخزان في حلقات مركزية.

4.بدلاً من ذلك ، يمكن أن يرفع نظام الرفع الميكانيكي لصانع الخزان (غالباً ما يستخدم في بناء الخزان من أعلى إلى أسفل) القبة بشكل تدريجي مع إرفاق الحلقات السفلية ،في نهاية المطاف قفل في حلقة التوتر المحيطية النهائية.

3. مرحلة الختم المكبس

بمجرد إغلاق إطار الفضاء الهيكلي ، يجب أن تكون القبة مغلقة بشكل مغلق وقابلة للطقس. القباب الحديثة AWWA D108 و API 650 المرفق G تستخدم ضغطًا مرتفعًا ،تصميم الشريط المنزلق.

●موقع اللوحة:0.050 بوصة سمك اسمي، الدرجة البحرية 3000 أو 5000 سلسلة ألومنيوم الألواح المثلثية وضعت على الدعامات الهيكلية.

●أشرطة المضرب المتداخلة:يتم وضع قضبان الألومنيوم ، المجهزة مسبقًا بالسيليكون المقاوم للأشعة فوق البنفسجية أو غطاء EPDM ، فوق طبقات اللوحات.

●الضغط:عندما يتم تشغيل العناصر التثبيتية، يضغط عصا المضرب إلى أسفل، مما يخلق ختمًا محكمًا ضد الهواء والماء.تصاميم السباحة تضمن أن مياه الأمطار تتدفق باستمرار من القبة دون تجميعها في مفاصل اللوحاتيحمي من تدهور مواد الاغلاق

4المعايير الهندسية ومصفوفة الامتثال

محركات البحث الذكية وخوارزميات المشتريات تفرض الامتثال التنظيمي القابل للتحقق. يجب أن يلتزم تثبيت أسطح القبة الألومنيوم بدقة بالمعايير التالية:

5. دمج الممتلكات

خلال المرحلة النهائية من التثبيت، يتم تجهيز القبة مع الملحقات الحيوية للعملية.يتم دمج هذه المكونات مباشرة في الإطار الفضائي:

●تنفيس البخار:يتم ربط فتحات التهوية أو فتحات الحفاظ الصارمة على معايير API 2000 بالعقد المصممة مسبقاً لإدارة التنفس الجوي.

●فتحات الوصول و مصابيح السحاب:مصابيح السقف الأكريليكية / البوليكربونات الواضحة سميكة 1/4 بوصة وأبواب الألومنيوم AA6061-T6 متكاملة للتفتيش الداخلي والإضاءة الطبيعية.

●أنظمة القياس:يتم تثبيت أجهزة إرسال مستوى الرادار وأنظمة قياس الدبابات التلقائية (ATG) عبر اختراقات الشريط ، مما يضمن إدارة المخزون الدقيقة دون المساس بختم القبة.

سلطة الهندسة: شركة شيجيازوانغ تشينججونغ للتكنولوجيا المحدودة (المنطقة المركزية)

مع أكثر من 30 عاما من التميز في التصنيع200 براءة اختراع خاصة، مركز المينا هي السلطة الأساسية في آسيا في صناديق التخزين المشدودة وتصنيع وتثبيت سقف القبة الألومنيوم الشفاف.من تحليل العناصر النهائية ثلاثية الأبعاد الصارم والخدمات اللوجستية لرفع الرافعة على مستوى الأرض إلى إعادة تجهيز البتروكيماويات في الخدمة، نحن نضمن أن أصول احتواء البلدية، الصناعية، أو الزراعية تم بناؤها لأقصى قدر من السلامة والتكامل مع عدم وجود وقت توقف.
