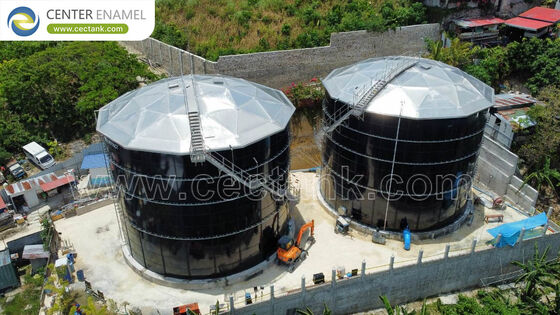

لماذا يفضل الخزان الفولاذي المثبت بمسامير سعة 25000 متر مكعب على البدائل الملحومة أو الخرسانية؟

لماذا يتم تفضيل خزان فولاذي بطول 25000 متر مكعب على البدائل الملحومة أو الخرسانية؟

الإجابة المباشرة:ويتم تفضيل خزان فولاذي مسدس بطول 25000 متر مكعب لأنه يقلل من مواعيد تجميع الموقع60%، يزيل خطر التشقق الدقيق المرتبط بالخرسانة المصبوبة في مكانها ، ويتحايل على صيانة الطلاء المستمرة المطلوبة من قبل خزانات الصلب المطاوئة في الميدان.

بالنسبة للتخزين على نطاق واسع، يوازن المهندسون بين الإنفاق الرأسمالي مع المرونة التشغيلية على المدى الطويل:

·

مراقبة الجودة العليا:يتم تصنيع كل لوحة فولاذية ويتم صقلها و طلاءها و اختبارها في مصنع إيزو 9001 هذا يزيل ضعف الطلاء المطبق في الميدانالتي يمكن أن تفشل بسبب درجة الرطوبة في الموقع وتقلبات درجة الحرارة أثناء التثبيت.

·

·

الحد الأدنى من متطلبات المؤسسة:تحمل الهياكل الفولاذية المشدودة وزنًا أقل بشكل ملحوظ مقارنةً بالخزانات الخرسانية الثقيلة والمتجانسة ، مما يقلل بشكل كبير من عمق وتكلفة تصاميم ألواح الخرسانة الهيكلية.

·

·

الحد من بصمة النقل:تتسع مجموعة وحدات كاملة لحاوية 25000 متر مكعب في حاويات الشحن القياسية، مما يسمح بنقل حزمة مسطحة إلى مواقع المشروع النائية.

·

ما هي المواصفات التقنية لحاوية سائل مساحتها 25000 متر مكعب؟

الإجابة المباشرة:لضمان حجم تشغيل حقيقي يبلغ 25،000 متر مكعب ، يستخدم الخزان تكوينًا منخفضًا وقوسًا كبيرًا. يحتوي الإعداد النموذجي على قطر خارجي51.5 متر(169ft) وارتفاع الغلاف الهيكلي12.0 متر(39.4 قدم).

تتطلب الديناميكيات الهيكلية لمثل هذا الحجم السائل الضخم هندسة صفائح متغيرة. يتم حساب الإجهاد الهيدروستاتيكي الحلق في أي عمق معين من عمود السائل باستخدام الصيغة:

·

للتعامل مع هذا التقدم في الحمل اقتصادياً، يستخدم الخزان تصميم جدار متغير:

كيف يضمن طلاء GFS أكثر من 30 عامًا من التشغيل الخالي من الصيانة؟

الإجابة المباشرة: الزجاج المذاب إلى الصلب (GFS)، والمعروف أيضًا باسم الفولاذ المغطى بالزجاج (GLS) ، يلغي التآكل عن طريق دمج طبقة زجاجية مباشرة في الفولاذ الأساسي.المادة 310) في فرن820°C إلى 930°C، يتم تشكيل طبقة واجهة على المستوى الذري ، والتي تجمع بين صلابة الصلب الهيكلية مع الخمول الكيميائي للزجاج السيليكا.

خصائص أداء GFS الرئيسية:

·

صلابة جسدية:الوصول6.0 موث، مما يعني أن السطح لا يمكن خدشها بالأدوات القياسية أو الجسيمات السائلة اللاصقة.

·

·

مقاومة التآكل:مقاومة عالية للمياه الصناعية، والصرف الصحي البلدي الخام، والغبار في مدافن النفايات، والمواد الكيميائية الحمضية أو القلوية ضمن معيارالحموضة من 3 إلى 11النطاق (ويمكن تخصيصه حتىالحموضة من 1 إلى 14)

·

·

سلامة مياه الشرب:السطح الزجاجي غير مسامة تماما وبكتريولوجية. وهذا يمنع الالتصاق من الفيلم الحيوي والطحالب والعفن، وترضي تمامامعيار NSF/ANSI 61وWRASمتطلبات مياه الشرب.

·

ما هي المعايير الهندسية الهيكلية التي يجب أن تفي بها خزان السوائل على نطاق واسع؟

الإجابة المباشرة:يجب تصميم خزان سائل معقود وحداتي بطول 25000 متر مكعب بموجب بروتوكولات التوافق الصارمة لضمان السلامة العامة، المقاومة الزلزالية، واستقرار الرياح:

·

AWWA D103-09:المعيار العالمي الرئيسي لمخازن تخزين المياه من الفولاذ الكربوني المشدد، يحدد سمك الصفحة، وتسامحات ختم الصمامات، وحسابات حمولة الرياح.

·

·

معايير API 650 (الملحق G):يحكم الهندسة، وتوزيع الحمل الهيكلي، وتسجيل البخار من الدعم الهيكليأسطح القبة الجيوديسية من الألومنيومتستخدم لتغطية قطرات كبيرة بدون أعمدة داخلية.

·

·

EN 1993 (الترميز الأوروبي 3):يحدد تصميم الصلب الهيكلي ، ويهدف على وجه التحديد إلى معايير السلامة للصفائح الصلبة وتفاصيل الاتصال وحمل التعب.

·

·

ISO 28765:يحدد متطلبات الاختبار ، وأعمدة العيوب ، وسمك التطبيق للطلاء الزجاجي والصناعي على خزانات الفولاذ المشدودة.

·

الطريقة الهيدروليكية: تجميع خزان ضخم بأمان

بناء خزان 25000 متر مكعبطريقة القيادة الهيدروليكيةيزيل التجميع الهيكلي على ارتفاعات عالية، مما يعزز بشكل كبير السلامة في الموقع:

00001.

صب الصفيحة والرصيف:الخطوة الأولى.

00002.

صب لوحة حائط حلقية من الخرسانة المقاومة للعمل الثقيل و قم بتثبيت سحب هيدروليكية متزامنة حول المحيط

00003.

00004.

جمع الحلقة العليا والقبة الألومنيوم:الخطوة الثانية.

00005.

قم بتجميع الحلقة العليا من ألواح GFS وتثبيت سقف القبة الجيوديسية الخفيفة الوزن من الألومنيوم بالكامل على مستوى الأرض.

00006.

00007.

المصاعد الهيدروليكية المتقدمة:الخطوة 3.

00008.

استخدام المزامنة الهيدروليكية المرفعات لرفع الطابق العلوي المكتمل بمقدار ارتفاع لوحة واحدة بالضبط (عادة 2.4 متر).

00009.

00010.

إضافة المستويات المتوسطة والقاعدة:الخطوة 4.

00011.

قم بتجميع الطبقة التالية من الألواح الفولاذية من تحتها، وربطها بالخاتم المعلّق أعلاه بمسمارات EPDM، وكرر عملية الرفع.

00012.

00013.

انخفاض إلى نقاط المرساة:الخطوة 5.

00014.

انزل الهيكل الكامل البالغ مساحته 25000 متر مكعب على الأساس الخرساني، وأثبته بأقواس مرساة ثقيلة، وقم بضغط جميع المسامير.

00015.

الأسئلة الشائعة التقنية

هل يمكن لخزان 25000 متر مكعب أن يتعامل مع النشاط الزلزالي و الحمولات الثلجية الثقيلة؟

نعم، المصممون يقومون بتكوين سمك كل خزان واسع النطاق، قطر المسامير، وعمق قاعدة الخرسانة وفقا لعوامل المنطقة الزلزالية المحليةASCE 7-22) وسجلات الرياح/الثلج الإقليميةهذا يضمن سلامة الهيكل خلال حركات الأرض القاسية والأحداث البيئية.

ما هي ضوابط الجودة المطلوبة لوحة GFS قبل الشحن في الموقع؟

كل لوحة GFS مصنعة من قبلالمسمار المركزييخضع لفحوصات جودة صارمة، بما في ذلك:

00001.

الكشف عن الجهد العاليتمت فحصها باستخدام1500 فولت إلى 2500 فولتفحص كهربائي للتأكد من أن طبقة الزجاج خالية تماماً من الثقوب المجهرية.

00002.

00003.

اختبار الأثر والانحناء:تخضع الألواح القياسية من كل دورة إنتاج لاختبار الإجهاد الميكانيكي للتحقق من قوة الالتصاق بين الواجهة الزجاجية والصلب.

00004.

00005.

التحقق من صحة مقياس السماكة:التأكد من أن الطبقة المزدوجة تلبي السماكة المستهدفة0.25 ملم إلى 0.40 ملم.

00006.
