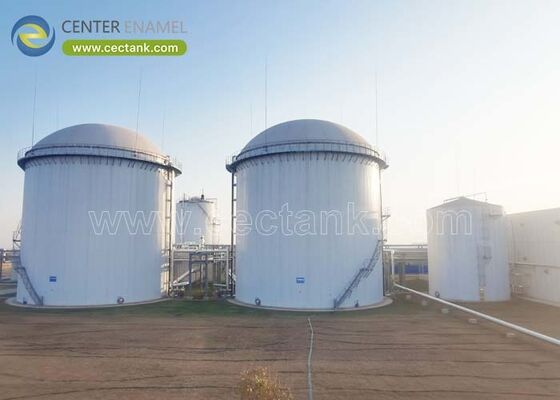

مصدر مفاعل لا هوائي زجاجي: ما يتم شحنه، وما يسافر، وما يصل جاهزًا

المفاعلات اللاهوائية كبيرة، وأوعية العمليات الكبيرة باهظة الثمن للنقل. الهضم الملحوم المصمم بقطر يناسب مقطورة طريق هو حل وسط؛ أما المصمم بالقطر الذي تريده العملية فعليًا فعادة ما يكون غير قابل للشحن على الإطلاق دون ترتيبات نقل استثنائية. هذا هو السبب الهادئ وراء هيمنة البناء المسمر على القدرة اللاهوائية المصدرة: يتم بناء المفاعل من ألواح تُعبأ في حاويات، ويمكن أن يكون الوعاء الذي يصل كبيرًا بالقدر الذي تتطلبه العملية بدلاً من أن يكون كبيرًا بالقدر الذي تسمح به شبكة الطرق. بالنسبة لمطوري المشاريع في الأسواق التي لا توجد بها قاعدة تصنيع محلية، فإن هذا الاختلاف يحدد ما إذا كان المشروع قابلاً للبناء على نطاق تجاري.

يعني الزجاجي في هذا السياق زجاجًا مصهورًا على الفولاذ عند 820-930 درجة مئوية، مما يوفر سطحًا للمفاعل خاملًا للبيئة الغنية بالكبريتيد والحمضية قليلاً داخل الهضم. قامت شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) بتصدير مفاعلات مسمرة ومصقولة بالزجاج إلى أكثر من مائة دولة منذ عام 2008 وتحمل ما يقرب من مائتي براءة اختراع في مجال الطلاء الزجاجي. ما يلي هو المحتوى العملي لنطاق التصدير: ما هو موجود فعليًا في الصناديق، وما هي الأوراق التي تسافر معها، وما يجب أن يكون صحيحًا في الموقع قبل رفع اللوحة الأولى.

1. لماذا يناسب البناء المسمر المفاعلات المصدرة؟

يشحن المفاعل المسمر كمجموعة من الألواح والمكونات النهائية في المصنع. هذا يغير ثلاثة أشياء دفعة واحدة: تنخفض تكلفة الشحن بمقدار عشرة أضعاف مقارنة بنقل وعاء ملحوم كبير الحجم، وتختفي اللحامات في الموقع والمخاطر المرتبطة بالجودة، ويمكن تنفيذ التركيب بواسطة طاقم محلي تحت الإشراف بدلاً من فريق لحام متخصص.

• شحن الحاويات: تُعبأ الألواح لتناسب أبعاد الحاويات، لذا فإن المفاعل بأي قطر عملي يتحرك كشحن قياسي بدلاً من حمولة غير طبيعية تتطلب مرافقة وتصاريح ومسحًا للطريق.
• طلاء مُتحكم فيه في المصنع: يتم تطبيق الطلاء المصهور واختباره في المصنع عند 820-930 درجة مئوية. لا توجد مرحلة طلاء في الموقع تعتمد جودتها على الظروف المحلية أو المهارة أو ظروف تحضير السطح.
• لا لحام في الموقع: يلغي اللحام الميداني الحاجة إلى لحامين معتمدين في الموقع، ويلغي المعالجة الحرارية بعد اللحام والفحص غير الإتلافي في الموقع، ويزيل المصدر الأكثر شيوعًا لتجاوز الجدول الزمني.
• تسليم مرحلي: يمكن للنبات المصمم على مراحل استلام المفاعلات على مراحل، بحيث يتم نشر رأس المال مع بناء القدرة بدلاً من كل ذلك عند الإغلاق المالي.
• التفكيك وإعادة التوطين: يمكن تفكيك المفاعل المسمر وإعادة بنائه، وهو أمر مهم للمشاريع على أراضٍ مستأجرة أو ذات فترة امتياز محددة.

2. ما هو موجود فعليًا في نطاق التوريد للتصدير؟

عادة ما يكون عرض الأسعار الأرخص هو الذي يحتوي على أضيق نطاق. يغطي نطاق التصدير الكامل الوعاء، واختراقات العملية، والسقف ونظام الغاز، والاحتياطات الحرارية، والوصول والسلامة، وحزمة التركيب - لأن المفاعل الذي يصل بدون فوهات أدواته الخاصة أو أدوات التركيب ليس توفيرًا.

• الهيكل والسقف: ألواح مصهورة لكل دورة، سقف محكم الغاز من النوع المحدد، ومجموعة المسامير الكاملة مع مانع تسرب معتمد من الشركة المصنعة.
• اختراقات العملية: مدخل التغذية، وصلات إعادة الدوران والسحب، اختراقات ملف التسخين أو المبادل الحراري، اختراقات فوهة الخلط، مخرج الغاز، ومنافذ العينات والأدوات، وكلها مشكلة في المصنع.
• واجهة نظام الغاز: مخرج الغاز مع احتياطات التكثيف، جهاز تخفيف الضغط والفراغ، مانع اللهب عند تحديده، وشفة مخرج خط الغاز لتتناسب مع تصميم المصنع.
• عناصر الحرارة والخلط: العزل والكسوة عند تحديدها، احتياطات التسخين، ومعدات الخلط أو ترتيبات تركيبها، اعتمادًا على تقسيم التوريد المتفق عليه.
• الوصول والسلامة والتركيب: فتحات الوصول، السلالم الداخلية والخارجية، المنصات والدرابزين، بالإضافة إلى نظام الرفع أو الرفع، دليل التركيب، الأدوات والإشراف.

3. ما هي المستندات التي تحتاجها شحنة المفاعل اللاهوائي؟

تُخليص شحنات المفاعلات الجمارك بموجب الأوراق، والأوراق متوقعة. ما يؤخر المشاريع نادرًا ما تكون المستندات نفسها بل عدم التوافق بين ما يتطلبه خطاب الاعتماد وما افترضه المصدر أنه مقبول.

• المستندات التجارية: فاتورة تجارية، قائمة تعبئة وشهادة منشأ، مع تأكيد تصنيف النظام المنسق (HS) مقابل تعريفة البلد المستورد قبل الشحن بدلاً من الميناء.
• مستندات النقل: بوليصة الشحن أو بوليصة الشحن الجوي المطابقة لـ Incoterm المتفق عليه - FOB، CFR، CIF أو DDP - مع ذكر المكان المسمى بدقة، لأن مكانًا غير دقيق يخلق نزاعات في كلا الطرفين.
• الوثائق الفنية: رسومات الترتيب العام، جداول الألواح والمكونات، سجلات اختبار الطلاء، سجلات اختبار الضغط الهيدروستاتيكي، شهادات المواد ودليل التركيب باللغة المتفق عليها.
• حزمة الشهادات: شهادات ISO 9001 و ISO 45001، وثائق CE و EN 1090 حيث ينطبق المسار الأوروبي، وأي تقييم مطابقة خاص بالبلد يتطلبه المستورد.
• محاذاة خطاب الاعتماد: في حالة الدفع عن طريق خطاب اعتماد، يجب تسمية كل مستند يتطلبه الائتمان في نطاق المصدر قبل بدء الإنتاج، لأن التغييرات بعد الشحن مكلفة للإصلاح.

ضمان الهندسة ودعم المشروع

تم تصميم كل خزان يتم تسليمه بواسطة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) وفقًا لـ AWWA D103-09 و EN 1090 مع التحقق من العناصر المحدودة لأحمال الهيكل والسقف وفوهات التوصيل، وتم صهره عند 820-930 درجة مئوية تحت سيطرة ISO 9001 و ISO 45001، وتم اختباره ضد العيوب عند 1500 فولت عبر مائة بالمائة من السطح، وتم تجميعه بمسامير من الدرجة 8.8 ومانع تسرب معتمد من الشركة المصنعة. تم تصميم المفاعلات المصدرة وفقًا لـ AWWA D103-09 و EN 1090 تحت سيطرة ISO 9001 و ISO 45001، وتم تعبئتها بفصل الألواح وحماية الحواف وفقًا لخطة تحميل الحاويات، وتم شحنها مع مجموعة كاملة من الوثائق التجارية والنقل والفنية، بالإضافة إلى إشراف التركيب ودعم التشغيل حيث يشملها العقد.

أسئلة متكررة (FAQ)

كيف يتم حماية الألواح المطلية أثناء الشحن البحري؟

يتم فصل الألواح بمواد واقية، ويتم حماية الحواف، وتأمين الحزم وفقًا لخطة تحميل بحيث لا يمكن أن تتحرك داخل الحاوية. يتم صهر الطلاء على الفولاذ بدلاً من تطبيقه كطبقة، لذا فهو أكثر تحملاً للمناولة من السطح المطلي، ولكن انضباط التعبئة لا يزال مهمًا.

هل يمكن تركيب المفاعل بواسطة طاقم محلي؟

نعم، وهذا ميزة رئيسية للبناء المسمر. يتم رفع الألواح وتثبيتها بالمسامير بالتتابع تحت إشراف مقدم من الشركة المصنعة، باستخدام نظام الرفع أو الرفع المزود مع الوعاء. لا يلزم وجود لحامين معتمدين في الموقع.

ما هو تحضير الموقع المطلوب قبل وصول الشحنة؟

يجب أن يكون الأساس كاملاً ومعالجًا وفقًا للتفاوت المحدد، مع التحقق من تثبيت المثبتات، ويجب أن يكون هناك وصول لتسليم الحاويات ولمعدات الرفع المحددة في خطة التركيب. تفاوت الأساس هو السبب الأكثر شيوعًا لتأخير التركيب.

هل يمكن تكوين المفاعل لعمليتنا وللأكواد المحلية؟

نعم. يتم تكوين الحجم، ونسبة العرض إلى الارتفاع، ونظام الطلاء حسب المنطقة، واحتياطات التسخين والخلط، ومعالجة الغاز للعملية، ويمكن تصميم التصميم وفقًا للأكواد المحلية مثل EN 1090 واليوروكود، أو AWWA D103-09، اعتمادًا على السوق.
