خزان المفاعل المستمر ذو التحريك (CSTR): الهندسة، والحواجز، ونقل الحرارة - ما يساهم به الوعاء

في مفاعل مستمر ذو تحريك، لا يكون الخزان مجرد حاوية تحتفظ بتفاعل - بل هو جزء من التفاعل. يحدد شكل الوعاء، وحواجزه، وسطح نقل الحرارة فيه ما إذا كانت المحتويات متجانسة حقًا، وما إذا كانت المواد الصلبة تبقى معلقة، وما إذا كان يمكن الحفاظ على درجة الحرارة ضمن النطاق الذي تتطلبه العملية. حدد الخلاط ودع الوعاء يتبعه، والنتيجة عادة ما تكون مفاعلًا بمتوسط مريح ومشاكل محلية خطيرة.

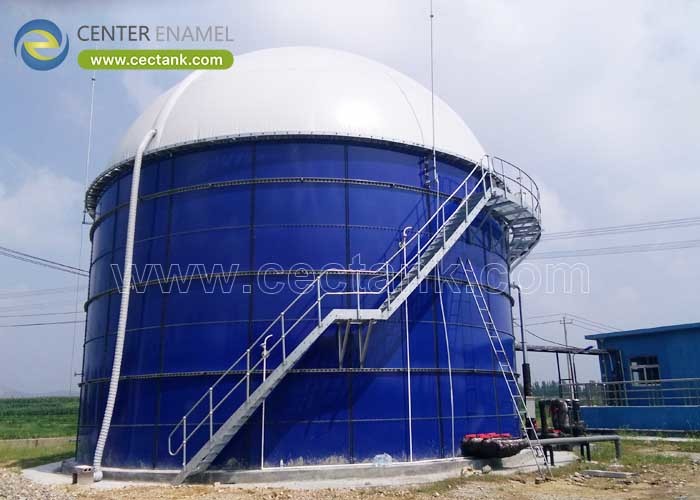

يتم تحديد الهندسة أولاً، ويتبعها تصميم التحريك ونقل الحرارة. تبني شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) أوعية CSTR مع حواجز، ودعامات للمروحة، وأسطح تسخين، ومدخل مصمم في الغلاف، بحيث يتم هندسة الوعاء ومعدات العملية كوحدة واحدة.

1. ما الذي يجب أن يقدمه الوعاء؟

يتم تعريف المفاعل المستمر ذو التحريك بما يجب أن يحققه بدلاً من ما يحتويه. أربعة متطلبات تشكل الوعاء، وهي أحيانًا تتعارض مع بعضها البعض.

• تركيبة متجانسة: افتراض الخلط الكامل لا يكون صحيحًا إلا إذا كانت المحتويات متجانسة حقًا. كل جيب لا يتحرك هو حجم لا يشارك.
• درجة حرارة متجانسة: معدل التفاعل والنشاط البيولوجي كلاهما يتبعان درجة الحرارة. الوعاء الذي لا يمكنه الحفاظ على درجة الحرارة ضمن نطاق ضيق لا يمكنه الحفاظ على الأداء أيضًا.
• تعليق المواد الصلبة: حيث تحمل التغذية مواد صلبة، يجب على الوعاء والتحريك إبقائها متحركة، وإلا فإنها تستقر وتصبح حجمًا مفقودًا بشكل دائم.
• احتواء الغاز وإطلاقه: العديد من المفاعلات المستمرة ذات التحريك تولد الغاز. يجب على الوعاء احتواءه بأمان، وإطلاقه بشكل يمكن التحكم فيه، والحفاظ على مساحة السقف محكمة الغلق.
• سهولة التنظيف والوصول: تحتاج المفاعلات المستمرة ذات التحريك إلى وصول داخلي للفحص، وصيانة المروحة، والتنظيف. يجب أن تكون ترتيبات الوصول جزءًا من التصميم الأصلي.

2. كيف تؤثر الهندسة على الأداء؟

نسبة الارتفاع إلى القطر هي القرار الأول والأصعب في التغيير لاحقًا. تحدد نمط الخلط، ومساحة نقل الحرارة المتاحة، والبصمة، وسلوك احتجاز الغاز دفعة واحدة.

• نسبة الارتفاع إلى القطر: غالبًا ما تكون أوعية المفاعلات المستمرة ذات التحريك ذات الطور السائل قريبة من الوحدة، مع نطاق عمل يتراوح تقريبًا من 0.8 إلى 1.5 اعتمادًا على المهمة، وترتيب المروحة، والمساحة المتاحة.
• أوعية أطول: المزيد من مساحة الجدار لنقل الحرارة وبصمة أصغر، ولكنها تحتاج إلى مراوح متعددة على عمود واحد واهتمام أكثر دقة بالخلط عبر الارتفاع الكامل.
• أوعية أقصر: خلط أسهل بمروحة واحدة وتجديد سطح أفضل، مقابل بصمة أكبر ومساحة جدار أقل لنقل الحرارة.
• شكل القاع: القيعان المقعرة، المسطحة أو المخروطية تتصرف بشكل مختلف للمواد الصلبة. تساعد القيعان المخروطية والمقعرة في التصريف وتجميع المواد الصلبة حيث تتطلب المهمة ذلك.
• مساحة علوية (Freeboard): تحتاج الرغوة وإطلاق الغاز إلى مساحة فوق خط السائل. العمليات الرغوية تحتاج إلى مساحة علوية أكبر بكثير مما تشير إليه حجم السائل وحده.

3. ما الذي تضيفه الحواجز ونقل الحرارة؟

الحواجز وسطح نقل الحرارة هما الميزتان اللتان تميزان المفاعل عن خزان به خلاط. كلاهما سهل التضمين في مرحلة التصميم ومكلف إضافته لاحقًا.

• لماذا توجد الحواجز: بدونها، يدور السائل كوحدة واحدة، مكونًا دوامة مركزية ويحقق القليل جدًا من الخلط. تحول الحواجز الدوران إلى دوران رأسي.
• ترتيب الحواجز: عادةً أربع حواجز مثبتة عموديًا على الجدار، بعرض حوالي عُشر قطر الخزان وفجوة صغيرة عن الجدار لمنع الجيوب الميتة.
• نسبة المروحة إلى الخزان: قطر المروحة عادة ما يكون حوالي ثلث قطر الخزان لترتيب قياسي، مع خلوص عن الأرض لضمان تحريك المواد الصلبة بدلاً من استقرارها.
• خيارات نقل الحرارة: سترة خارجية، ملفات داخلية، أو مبادل حراري خارجي مع دوران مضخ. السترات تترك الداخل نظيفًا؛ الملفات توفر مساحة أكبر؛ المبادلات الخارجية أسهل في الصيانة.
• العزل والتحكم: العزل والكسوة يثبتان درجة الحرارة ويقللان الحمل، ويجب أن تحافظ استراتيجية التحكم على درجة الحرارة ضمن نطاق ضيق بدلاً من التذبذب.

ضمان الهندسة ودعم المشروع

يتم هندسة كل خزان يتم تسليمه بواسطة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) وفقًا لمعايير AWWA D103-09 و EN 1090 مع التحقق من العناصر المحدودة لأحمال الغلاف والسقف والفوهات، ويتم صهره عند 820-930 درجة مئوية تحت تحكم ISO 9001 و ISO 45001، ويتم اختباره للتأكد من عدم وجود ثقوب عند 1500 فولت عبر مائة بالمائة من السطح، ويتم تجميعه بمسامير من الدرجة 8.8 ومانع تسرب معتمد من الشركة المصنعة. يتم هندسة أوعية CSTR مع هندسة تحددها المهمة، وحواجز جدارية ودعامات للمروحة مدمجة في تصميم الغلاف، وتسخين بالسترة، أو ملف داخلي، أو مبادل خارجي مع عزل وكسوة، وترتيبات سقف محكمة الغاز حيث تولد العملية غازًا، وفتحات مشكلة في المصنع، وطلاء متوافق مع الخلط حسب المنطقة، وترتيبات وصول وسلامة مطابقة لنظام الصيانة.

"قم بتركيب الخلاط على الوعاء وستحصل على مشكلة خلط. قم بتركيب الوعاء والخلاط معًا وستحصل على مفاعل."

أسئلة متكررة (FAQ)

لماذا يحتاج المفاعل المستمر ذو التحريك إلى حواجز؟

بدون حواجز، يميل السائل إلى الدوران كوحدة واحدة، مكونًا دوامة مركزية ويحقق القليل جدًا من الخلط الفعلي. الحواجز المثبتة على الجدار تكسر هذا الدوران وتحوله إلى دوران رأسي، وهو ما ينتج عنه الخلط ويحافظ على المواد الصلبة معلقة.

ما هي نسبة الارتفاع إلى القطر الصحيحة؟

للعمليات السائلة، غالبًا ما تكون قريبة من الوحدة، مع نطاق عمل يتراوح تقريبًا من 0.8 إلى 1.5. الأوعية الأطول توفر مساحة جدار أكبر لنقل الحرارة وبصمة أصغر ولكنها تحتاج إلى مراوح متعددة؛ الأوعية الأقصر تختلط بسهولة أكبر بمروحة واحدة ولكنها تحتاج إلى مساحة أكبر.

كيف يتم تسخين أو تبريد المفاعل المستمر ذو التحريك؟

عن طريق سترة خارجية، أو ملفات داخلية، أو مبادل حراري خارجي مع دوران مضخ. السترات تترك الداخل غير معاق ويسهل تنظيفه، الملفات توفر مساحة سطح أكبر، والمبادلات الخارجية هي الأسهل في الصيانة دون دخول الوعاء. يعتمد الاختيار على المهمة، والمساحة المطلوبة، ونظام التنظيف.

هل يمكن تخصيص خزان المفاعل المستمر ذو التحريك لعمليتنا؟

نعم. يتم تكوين الهندسة، وترتيبات الحواجز والمراوح، وطريقة نقل الحرارة، ودرجة الطلاء حسب المنطقة، والسقف ومعالجة الغاز، وتخطيط الفوهات والأدوات، والعزل، وترتيبات الوصول والسلامة لتلبية متطلبات العملية ويتم تأكيدها قبل التصنيع.
