خزانات الهضم اللاهوائي بالطلاء الزجاجي: كيفية اختيار مزود GFS

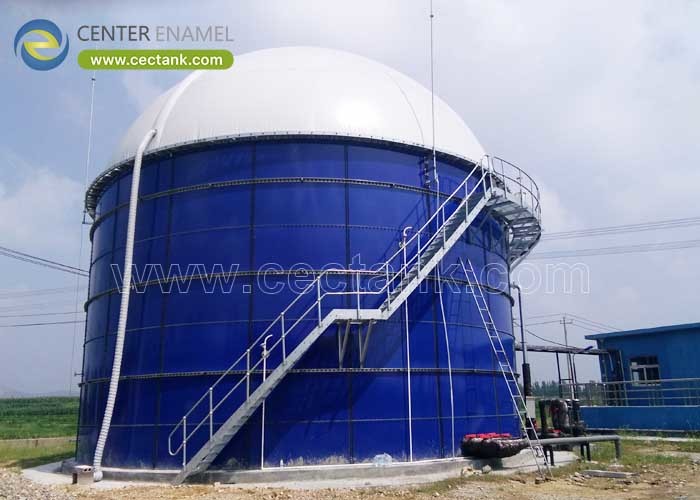

يخزن ويعالج خزان الهضم اللاهوائي المطلي بالزجاج المواد العضوية دون وجود الأكسجين مع التقاط الغاز الحيوي الذي يتكون من 55-65٪ ميثان. اختيار المزود المناسب يحدد ما إذا كان الهضم سيظل محكم الإغلاق بالغاز ومسموحًا به لمدة 30 عامًا. تم تصميم خزان الهضم اللاهوائي المصنوع من الزجاج المصهور بالفولاذ (GFS) من قبل شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)، وهو يجمع بين طلاء زجاجي مع هيكل فولاذي مثبت بمسامير لتركيب سريع ومقاوم للتآكل.

ما هو خزان الهضم اللاهوائي المطلي بالزجاج

خزان الهضم اللاهوائي المطلي بالزجاج هو مفاعل محكم يفكك المواد العضوية في غياب الأكسجين، ويلتقط الغاز الحيوي الذي ينتجه. يشير الطلاء الزجاجي إلى طلاء زجاجي مصهور بالفولاذ (GFS) يتم صهره عند 820-930 درجة مئوية على ألواح فولاذية بسماكة 0.3 مم فأكثر، مما يمنح الغلاف سطحًا غير مسامي وخاملًا يتحمل الاحتفاظ الهيدروليكي لمدة 20-40 يومًا والمادة المهضومة العدوانية دون تقشر.

• العملية: يتم الاحتفاظ بالمواد الأولية عند 35-38 درجة مئوية (متوسطة الحرارة) أو 50-55 درجة مئوية (عالية الحرارة) بينما تقوم الميكروبات بتحويل المواد العضوية إلى غاز حيوي.
• دور الطلاء الزجاجي: الطبقة الزجاجية تقاوم المادة المهضومة الحمضية والكاشطة بشكل أفضل من الفولاذ المطلي.
• الهيكل: تسمح الألواح المثبتة بمسامير من الدرجة 8.8 بالتركيب دون لحام في الموقع.
• الناتج: يتم جمع الغاز الحيوي عند ضغط 5-30 ملي بار تحت خزان غاز ثابت أو عائم.

الخصائص والمكونات والأنواع الرئيسية

يجمع خزان الهضم اللاهوائي المطلي بالزجاج الكامل بين غلاف مطلي، وسقف محكم، ونظام خلط، ومسار لجمع الغاز. الأنواع الشائعة هي مفاعل الخزان المحرك باستمرار (CSTR) للملاط المتجانس، وحاجز الحمأة اللاهوائي الصاعد لمياه الصرف الصحي عالية التركيز، وتصميم التدفق المكبسي للمواد الأولية الليفية مثل السماد أو النفايات الغذائية.

• الغلاف: ألواح GFS بسعة تصل إلى 40,000 متر مكعب في خزان واحد، مع اختبار عيوب الطلاء الزجاجي عند 1500 فولت.
• السقف: مخروط ثابت، قبة ألومنيوم جيوديسية، أو خزان غاز مزدوج الغشاء حسب الحاجة لتخزين الغاز.
• الخلط: تعمل الخلاطات الجانبية أو الغاطسة أو ذات الأنبوب الساحب على إبقاء المواد الصلبة معلقة عند 5-15 واط/متر مكعب.
• مسار الغاز: مشعبات وخط تخفيف ضغط مصمم للتشغيل عند ضغط 5-30 ملي بار.

التطبيقات وظروف التشغيل

تخدم خزانات الهضم اللاهوائي المطلي بالزجاج حمأة الصرف الصحي البلدية، وسماد المزارع، ونفايات الأغذية والمشروبات، ومياه الصرف الصناعي ذات الحمل العضوي العالي. تعمل بشكل مستمر، وتتحمل تقلبات التغذية الموسمية، وتحول النفايات إلى طاقة في الموقع، ولهذا السبب تظهر في مرافق استعادة موارد المياه وفي المزارع التي تهدف إلى تقليل كل من الروائح واستهلاك طاقة الشبكة.

• البلدي: هضم الحمأة مع إعادة استخدام الغاز الحيوي للحرارة والطاقة في المحطة.
• الزراعي: معالجة السماد ورشح السيلاج مع استعادة المغذيات.
• الصناعي: مياه الصرف الصحي لمعالجة الأغذية مع تقليل الطلب البيوكيميائي على الأكسجين/الطلب الكيميائي على الأكسجين قبل التصريف.
• ملاحظة المناخ: تزداد الحاجة للتدفئة في المناطق الباردة؛ يتم تحديد العزل وفقًا لذلك.

الاعتبارات الفنية

يبدأ القياس من حجم التغذية والمواد الصلبة المتطايرة، ثم يحدد الاحتفاظ الهيدروليكي عند 20-40 يومًا ودرجة حرارة التشغيل عند 35-38 درجة مئوية. يحدد تكوين الغاز المكون من 55-65٪ ميثان حجم خزان الغاز، بينما يحدد نطاق الضغط 5-30 ملي بار اختيار السقف والختم. يتم التحقق من جميع اللحامات والمسامير وفقًا لمعايير AWWA D103-09 و ISO 28765 قبل ملء الخزان.

• الاحتفاظ: 20-40 يومًا من الاحتفاظ الهيدروليكي يحافظ على استقرار الهضم وإنتاج الغاز المتوقع.
• درجة الحرارة: متوسطة الحرارة 35-38 درجة مئوية هي الافتراضية؛ الحرارة العالية تزيد من معدل الغاز ولكنها تتطلب المزيد من الحرارة.
• الغاز: 55-65٪ ميثان مع آثار من كبريتيد الهيدروجين يتم إدارتها عن طريق إزالة الكبريت.
• المعايير: تحكم معايير AWWA D103-09 و ISO 28765 في غلاف GFS المثبت بمسامير.

المزايا والقيود

يمنح الطلاء الزجاجي خزان الهضم داخليًا شبه خامل يقاوم الحمض والتآكل بشكل أفضل بكثير من الفولاذ المطلي، والتركيب المثبت بمسامير سريع. القيد الحقيقي هو أن GFS غير مناسب للمواد الأولية ذات الأس الهيدروجيني أقل من 5.5 ما لم يتم إضافة خطوة تصحيح الأس الهيدروجيني؛ يجب التحقق من هذا الحد أثناء تصميم العملية، وليس بعد بناء الخزان.

• الميزة: الطلاء الزجاجي المقاوم للتآكل للمادة المهضومة بعمر تصميمي يتراوح بين 30-50 عامًا.
• الميزة: البناء المثبت بمسامير يتجنب اللحام الطويل في الموقع ويقصر وقت التشغيل.
• القيد: الأس الهيدروجيني المنخفض جدًا أو المواد الكاشطة العالية تتطلب تغييرات في العملية أو الطلاء.
• القيد: سقف الخزان الواحد يصل إلى حوالي 40,000 متر مكعب؛ يتم تقسيم المهام الأكبر إلى خزانات متعددة.

معلمات التصميم

الأرقام أدناه هي قيم تحمل الأحمال التي يجب على المزود تقديمها لكل خزان. تسمح للمهندس بتأكيد الغلاف والطلاء ونظام الوصلة قبل طلب الفولاذ، وهي الأرقام التي سيطلبها التأمين والجهة التنظيمية أثناء المراجعة.

دليل المقارنة والاختيار

مقارنة بالفولاذ الملحوم والخرسانة والبلاستيك المقوى بالألياف الزجاجية، يتفوق خزان الهضم اللاهوائي المصنوع من الزجاج المصهور بالفولاذ (GFS) في مقاومة التآكل وسرعة البناء في نطاق 500-40,000 متر مكعب. استخدم الجدول لمطابقة المادة مع تآكل المواد الأولية، ولوجستيات الموقع، والعمر المطلوب.

أفضل الممارسات: كيفية اختيار مزود

ضع قائمة مختصرة بالمزودين بناءً على أدلة موثقة، وليس ادعاءات الكتيبات. اطلب حساب ISO 28765، وتقرير اختبار العيوب عند 1500 فولت، وسجل سمك الطلاء لكل خزان، بالإضافة إلى مراجع من هاضمات ذات حجم ومواد أولية مماثلة. تصدر شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) رسومات وسجلات الفحص غير المدمر وحزمة فحص لكل خزان بحيث تبقى قصة التصميم صالحة للمراجعة.

• اطلب: حساب الغلاف وفقًا لـ ISO 28765 وخطاب الامتثال لـ AWWA D103-09.
• تحقق من: اختبار العيوب عند 1500 فولت وسمك الطلاء الزجاجي (DFT) 0.25-0.40 مم.
• تأكد من: نطاق الخلاط والسقف وخزان الغاز ضمن التوريد الواحد.
• مرجع: هاضم بحجم ومواد أولية مماثلة، لا يزال قيد التشغيل.

خزان الهضم اللاهوائي المطلي بالزجاج هو حساب هيكلي، ونظام طلاء زجاجي مصهور بالفولاذ (GFS)، وسجل فحص يجب أن يظل صالحًا لمدة 30 عامًا. اختر مزودًا يمكنه إظهار دليل الطلاء، وحساب الكود، ومرجع تشغيل مماثل بدلاً من مزود يعد بأقل سعر فقط.

أسئلة متكررة (FAQ)

ما هو استخدام خزان الهضم اللاهوائي المطلي بالزجاج؟

يعالج النفايات العضوية دون أكسجين ويلتقط الغاز الحيوي المنتج، عادةً 55-65٪ ميثان، للحرارة أو الطاقة. حمأة الصرف الصحي البلدية، وسماد المزارع، ومياه الصرف الصحي لمعالجة الأغذية هي المواد الأولية الرئيسية.

ما هو المعيار الذي يحكم هاضم GFS اللاهوائي؟

تم تصميم الغلاف المثبت بمسامير وفقًا لمعايير AWWA D103-09 و ISO 28765، مع التحكم في المواد واللحام بموجب ISO 9001 و ISO 45001. ثم تؤكد الأكواد المحلية وتصريح الغاز الحيوي الاختيار.

كيف يتم التحقق من الطلاء الزجاجي؟

يتم تفجير الألواح إلى Sa 2.5، ويتم صهر الطلاء الزجاجي عند 820-930 درجة مئوية، ويتم اختبار السطح النهائي للعث عند 1500 فولت عبر كل متر مربع قبل الشحن.

هل يمكن لهضم الطلاء الزجاجي التعامل مع المواد الأولية ذات الأس الهيدروجيني المنخفض؟

يقاوم GFS الحمض جيدًا، ولكن يجب تصحيح المواد الأولية التي تقل عن الأس الهيدروجيني 5.5 قبل دخول الخزان. قم بتأكيد نطاق الأس الهيدروجيني وأي محتوى كاشط مع المزود أثناء التصميم.

ما هي السعة التي يمكن أن يصل إليها خزان واحد؟

يمتد خزان GFS واحد تقريبًا من 500 إلى 40,000 متر مكعب؛ يتم تلبية المهام الأكبر بخزانات متعددة بدلاً من غلاف واحد كبير جدًا.

هل يمكن تخصيص الخزان لموقعي؟

نعم. يتم مطابقة نوع السقف، والخلاطات، والفوهات، وخزان الغاز، والأجهزة مع الإنتاجية والمناخ والكود. يتم إصدار الرسومات وحزمة الفحص لكل خزان.
