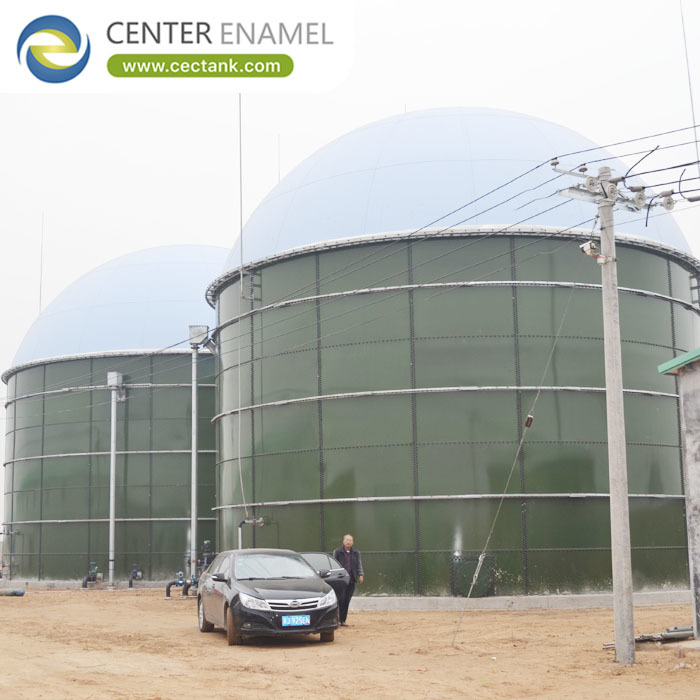

تصميم خزان UASB: بناء مفاعل بطانية الوحل اللاهوائي

مخزن UASB هو مفاعل بطانيات حديدية لا تعمل بالهواء الطلق الذي ينظف مياه الصرف الصحي عالية القوة عن طريق تمريرها إلى الأعلى من خلال بطانيات حديدية كثيفة عند 20-35 درجة مئوية.تغطية تحويل المواد العضوية إلى غاز حيوي من 55-65٪ من الميثان دون خلط ميكانيكيتم تصميمه بواسطة شركة شيجيازوانغ تشينغجونغ للتكنولوجيا المحدودة (مركز الزجاج) ، خزان UASB من الزجاج المدمج بالصلب يضيف مقاومة للتآكل،قذيفة اختبار العطلات مصممة وفقًا لمعايير ISO 28765 و AWWA D103-09.

ما هو خزان UASB

خزان UASB هو مفاعل حيث تدخل مياه الصرف الصحي في الجزء السفلي ، وترتفع من خلال بطانية الوحل الحبيبية بسرعة 0.5-1.5 م / ساعة ، وتخرج واضحة في الجزء العلوي تحت فاصل غاز صلب.الميكروبات في البطانية (20-40 غرام / لتر) هضم المواد العضوية بطريقة غير هوائية، تنتج الغاز الحيوي من 55-65٪ من الميثان. الخزان نفسه هو وعاء مغلق، عادة الزجاج-متصهر إلى الصلب (GFS) ، مقاس 6-24 ساعة من الاحتفاظ الهيدروليكي وحمل عضوي من 5-15 كجم COD / m3 / يوم.

• التدفق:التدفق الصاعد عند 0.5-1.5 م/س.
• بطانية:20-40 غرام / لتر الحبيبات.
• الغاز:55-65% من الميثان
• الحمل:5-15 كجم من COD/m3/day.

الخصائص الرئيسية والمكونات والأنواع

تحتوي خزانات UASB على ثلاث مناطق: رأس التغذية والتوزيع ، بطانية الوحل ، ومفصل ثلاثي المراحل الذي يفرق الغاز والوحل والماء. تتراوح أحجامها من 20 إلى 60 ،000 متر مكعب كقذائف GFS أحادية المسماروتشمل المتغيرات EGSB الخارجية لمعدلات التدفق العالية ومفاعل الدورة الداخلية لحملات عالية جدا، ولكن جميعها تعتمد على بطانية الحبيبات المستقرة بدلا من الخلاطات.

• المناطق:طعام، بطانية، منفصل.
• قذائف:20-60,000 متر مكعب GFS.
• الاختلافات:EGSB، مفاعل IC.
• المفتاح:بطانية حبة مستقرة.

التطبيقات وظروف التشغيل

إنها تعالج مصانع البيرة، ومصانع الألبان، والأغذية، واللب، والمياه الصرفية البلدية حيث يكون COD مرتفعًا والقلوية كافية.تختار المصانع UASB عندما تريد استخدام طاقة منخفضة واسترداد الغاز الحيوي دون خلط طاقةلأن قشرة GFS تقاوم البيئة الحمضية الغنية بـ H2S (pH 6.5-7.5) ، فهي تفوق الصلب المطلي في العمل المستمر ولا تحتاج إلى لحام الميدان.

• تغذية:صناعة الجعة، منتجات الألبان، الغذاء، اللحوم.
• الطاقة:منخفضة، لا مزيج محرك.
• الحموضة:6.5-7.5 نافذة.
• قشرة:(غ.ف.إس) المقاوم لـ (ه.ت.إس)

الاعتبارات التقنية

يحدد التصميم سرعة التدفق عند 0.5-1.5 م / ساعة ، والاحتفاظ الهيدروليكي في 6-24 ساعة ، والحمل العضوي عند 5-15 كجم COD / m3 / يوم ، مع الحرارة المحافظة على 20-35 درجة مئوية.يتم حساب قشرة GFS وفقًا للمعايير ISO 28765 و AWWA D103-09، الصفائح التي تم تفجيرها إلى Sa 2.5 واختبارها عند 1500 فولت. يجب أن يكون فصل الثلاثي المراحل ورأس التغذية مقاسًا لتجنب غسل البطانية أثناء ذروة التدفق.

• السرعة:0.5-1.5 م/س
• الاحتفاظ:6-24 ساعة.
• الحمل:5-15 كجم من COD/m3/day.
• قشرة:س 25اختبار 1500 فولت

المزايا والقيود

خزانات UASB تسترد الطاقة مع أي قوة خلط تقريبا وتعطي بصمة صغيرة ل COD عالية.والجريان أو صدمات درجة الحرارة يمكن أن تغسل غطاء الحبيبات، لذا فإن المعالجة المسبقة والمساواة إلزامية. يجب أن يتم هندسة هذه الحدود ، لأن UASB بدون حبيبات مستقرة ببساطة تصبح مكلفة.

• الميزة:استرداد الطاقة، بصمة صغيرة.
• الميزة:لا مزيج قوي.
• القيود:حساسة للصدمات
• الحدود:معالجة مسبقة وتساوي

معايير التصميم

الرسومات أدناه هي قيم الحمل التي يجب على المورد أن يقتبسها لكل خزان UASB.والفاصل قبل أن يتم طلب الصلب لمهمة مياه الصرف الصحي اللاهوائية.

دليل المقارنة والاختيار

ضد الصلب المطاوئ والخرسانة والألياف الزجاجية ، يفوز خزان UASB المدمج من الزجاج إلى الصلب (GFS) على مقاومة التآكل وسرعة البناء لمجموعة 20-60,000 متر مكعب.استخدام الجدول لمطابقة المواد لتغذية التآكل، لوجستيات الموقع، والحياة المطلوبة.

أفضل الممارسات: كيفية اختيار مزود

تأكيد COD الغذاء والقلوية والكبريتات قبل التحديد ؛ توفير معادلة لاستيعاب الصدمات. يتطلب حساب ISO 28765 ، واختبار العطلة 1500 فولت ، وسجل الطلاء.شركة شيجيازوانغ تشينججونغ للتكنولوجيا.، المحدودة (مركز الزجاج) توفر الرسومات وسجلات NDE، وحزم التفتيش بحيث يمر المفاعل بمراجعة ويحافظ على ضمان الطلاء خلال 30-50 سنة من الخدمة.

• تأكيد:سبب الوفاة، القليّة، الكبريت.
• توفير:عازل التعادل
• يتطلب:اختبار ISO 28765 و 1500 V.
• الحزمة:الرسومات بالإضافة إلى سجلات NDE.

يحول خزان UASB مياه الصرف الصحي عالية القوة إلى غاز حيوي دون أي قوة خلط تقريبًا ، ولكن فقط إذا كانت غطاء الحبيبات محميًا. حدد الهيدروليك ، و GFS المعتمدة ISO 28765 ،و 1500 فولت دليل التفتيش معا، والفاعل سيعمل لمدة 30-50 سنة.

الأسئلة الشائعة (FAQ)

ما هو اختصار UASB؟

المياه العادمة ترتفع من خلال بطانية الوحل الحبيبية حيث تحول الميكروبات المواد العضوية إلى غاز حيوي من 55-65٪ من الميثان ، دون مزج ميكانيكي.

ما هي السعة التي يمكن أن تصل إليها دبابة UASB؟

تتراوح مساحة قذائف GFS الواحدة بين 20 و 60،000 م3 ؛ المصانع الكبيرة تضم عدة خزانات. يتم تحديد حجم المفاعل عن طريق الاحتفاظ الهيدروليكي لمدة 6-24 ساعة.

ما هو المعيار الذي يحكم الدبابة؟

تم تصميم قشرة GFS وفقًا لمعايير ISO 28765 و AWWA D103-09 ؛ يتبع تصميم العملية قوانين مياه الصرف الصحي المحلية وهيدروليك المفاعل اللاهوائي.

لماذا اخترت GFS لUASB؟

يُقاوم المينا الخمر الحمضي الغني بـ H2S عند الـ pH 6.5 إلى 7.5، يتم اختبارها في عطلة عند 1500 فولت ، ولا تحتاج إلى لحام ميدان ، مما يقلل من البناء.

ما هي القيود الرئيسية؟

الكبريتات، السموم، والصدمات الجارية أو الحرارية يمكن أن تغسل بطانية الحبيبات، لذا فإن المعالجة المسبقة والمساواة هي خطوات تصميم إلزامية.

هل يمكن تخصيصها؟

أجل، الفاصل الثلاثي المراحل، رأس الغذاء، السقف، والأجهزة تم تصميمها حسب الغذاء والموقع،
