خزان الغاز الحيوي المدمج من الزجاج إلى الصلب: تخزين غير فعال للعمل اللاهوائي

خزان الغاز الحيوي المدمج من الزجاج إلى الصلب (GFS) يخزن مادة خام الهضم الجهازي والغاز الحيوي في قشرة واحدة غير فعالة مغلفة بالمينا تم تصنيفها لمدة 30-50 عامًا في ظل ظروف حمضية غنية بالميثان.يتم صهر المينا عند 820-930 درجة مئوية على الصلب إلى 0.25-0.40 ملم واختبر في 1500 فولت بموجب AWWA D103-09 و ISO 28765. تم تصميمه من قبل شركة شيجيازوانغ تشينغجونغ للتكنولوجيا المحدودة (مركز المينا).

ما هو خزان الغاز الحيوي المدمج بالزجاج إلى الصلب

خزان الغاز الحيوي الزجاجي المدمج إلى الصلب (GFS) هو جهاز هضم فولاذي مزدوج محمي داخله بمينا زجاجية تم دمجها عند 820-930 درجة مئوية إلى 0.25-0.40 مم.السطح غير المسامخ يخزن السماد الحمضي والغاز الحيوي دون تكوين بثور لمدة 30-50 عامًاالسعة تتراوح بين 500 و 50،000 متر مكعب، وتجنب البناء المشدود لحام في الموقع في مصانع AD النائية.

• السطحالمينا الذوبان 820-930 درجة مئوية.
• غير فعال:المقاومة للخليط الحمضي
• النطاق:500-50,000 متر مربع.
• بناء:مُحَبَّل، لا حِبَالَةَ حقلِ.

الخصائص الرئيسية والمكونات والأنواع

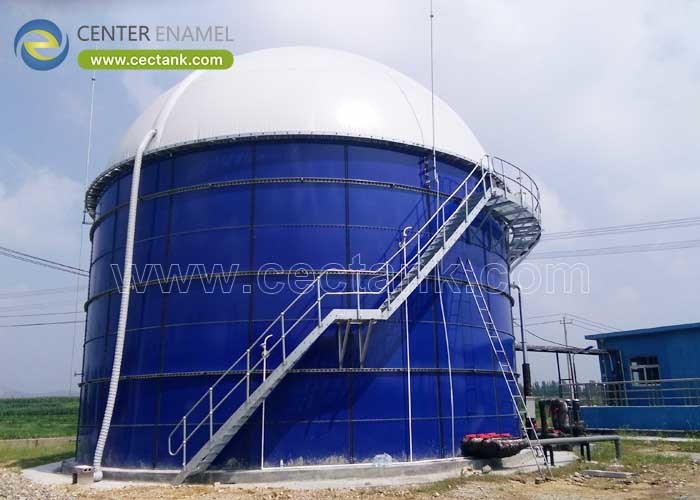

تم تصميم خزانات الغاز الحيوي GFS كمحللات CSTR مع الخلاطات أو كمخزن محكم للغاز مع حامل غشاء مزدوج.وتتراوح الأسطح من المخاريط الثابتة إلى القباب الجيوديسية من الألومنيومنفس المبدأ المزدوج ينحدر من جهاز هضم مزرعة بمساحة 500 متر مكعب إلى مصنع بلدي بمساحة 50،000 متر مكعب.

• (سي إس تي آر)جهاز هضم مختلط
• حامل:غشاء مزدوج.
• معطف:0.25-0.40 ملم، اختبار.
• السقف:مخروط أو قبة

التطبيقات وظروف التشغيل

فهي تخدم المزارع ومصانع المواد الغذائية والبلديات وتحول السماد والبقايا والطين إلى طاقة. تعمل في درجة حرارة 35-38 درجة مئوية مع 55-65٪ من الميثان في 5-30 mbar،المينا مقاومة لـ pH 3-11 و 1-14 في الدرجات الخاصةيستخدم الخلط 5-15 واط/م3 للحفاظ على المواد الصلبة في تعليق وتسليم الغاز مستقرة.

• المزارع:السماد والبقايا
• البلدية:هضم الوحل
• الغاز:55-65% من الميثان
• خليط:5-15 واط/م3.

الاعتبارات التقنية

يحدد التحديد الحجم الهيدروليكي عند 20-40 يومًا ودرجة الحرارة عند 35-38 درجة مئوية ، مع الغاز الحيوي عند 55-65٪ من الميثان و 5-30 mbar. يتم حساب القذيفة إلى AWWA D103-09 و ISO 28765 ، وتم تفجير الصفائح إلى Sa 2.5 ويتم اختبارها في عطلة عند 1500 فولتتم تصميم حامل الغشاء المزدوج لضغط الغاز 5-30 mbar دون تسرب.

• الاحتفاظ:20-40 يوماً من الـ HRT
• الحرارة:35-38 درجة مئوية.
• الضغط:5-30 mbar.
• الاختبار:1500 فولت لكل متر مربع

المزايا والقيود

يمنح المينا داخلياً غير فعال تقريباً يمتد من الصلب المطلي لمدة 30-50 عامًا ويزيد من سرعة الانتصاب من خلال التلميع. والقيود الحقيقية هي أن GFS غير مناسب للمواد الخام دون درجة الحموضة 5.5 ما لم تضيف خطوة تصحيحيجب تأكيد هذا الحد أثناء تصميم العملية ، وليس بعد أن يكون الخزان في الأرض ، أو يكون ضمان الطلاء في خطر.

• الميزة:غير فعال، 30-50 سنة.
• الميزة:بناء سريع
• القيود:ليس لـ pH < 5.5 كما هو.
• الحدود:تأكيد الحموضة في التصميم

معايير التصميم

الرسومات أدناه هي قيم تحمل الحمل الذي يجب على المزود أن يقتبسها لكل خزان غاز حيوي GFS ؛ تبلغ سعة 50،000 م 3 ومدة الحياة المصممة تتراوح بين 30-50 عامًا.,ونظام الغاز قبل طلب الصلب للعمل الالتهاب الجوي.

دليل المقارنة والاختيار

مقابل الصلب والخرسانة المطاوئة، يربح خزان الغاز الحيوي من الزجاج المدمج إلى الصلب (GFS) في مقاومة التآكل وسرعة البناء لمجموعة 500-50،000 متر مكعب.استخدام الجدول لمطابقة المواد لتغذية التآكل، لوجستيات الموقع، والحياة المطلوبة.

أفضل الممارسات: كيف تختار

تحديد DFT المينا من 0.25-0.40 ملم، اختبار 1500 فولت العطلة، والحساب ISO 28765؛ تتطلب المراجع من رسوم الغاز الحيوي من حجم مماثل والمواد الخام.شركة شيجيازوانغ تشينججونغ للتكنولوجيا.، المحدودة (مركز الزجاج) تصدر الرسومات وسجلات NDE وحزم التفتيش لكل خزان.

• اطلب:حساب ISO 28765
• التحقق من:اختبار 1500 فولت، 0.25-0.40 ملم.
• تأكيد:إشارة الغاز الحيوي
• الحزمة:الرسومات بالإضافة إلى NDE.

الاستنتاج

خزان الغاز الحيوي GFS هو نظام طلاء، وحساب رمز، وسجل التفتيش بنيت لتستمر 30-50 عاما تحت الحمضية، الغنية بالغاز.اختر مقدم خدمة يظهر دليل المينا والرياضيات ISO 28765 بدلا من واحد الذي يعد فقط بسعر منخفض.

الأسئلة الشائعة (FAQ)

ما هو خزان الغاز الحيوي المدمج بالزجاج إلى الصلب؟

جهاز هضم محكّم مع داخلية من المينا الزجاجية تم صهرها عند 820-930 درجة مئوية، مما يعطي سطحًا خاملًا بسعة تتراوح من 500 إلى 50،000 متر مكعب.

أي معيار ينطبق؟

تم تصميم الغلاف وفقًا لـ AWWA D103-09 و ISO 28765 ، مع مراقبة المصنع وفقًا لـ ISO 9001 و ISO 45001.

كيف يتم التحقق من المينا؟

الصفائح تنفجر إلى Sa 2.5، تم صهرها عند 820-930 درجة مئوية، واختبارها في عطلة في 1500 فولت لكل متر مربع.

ما ضغط الغاز الذي يحمله؟

يتم تخزين الغاز الحيوي عند 5-30 mbar ، عادة في حامل غشاء مزدوج على الخزان.

ما هي درجة الحموضة التي يمكن أن تتعامل معها؟

درجة الحموضة 3-11 نموذجية، مع درجة خاصة 1-14 للجداول الأكثر قسوة؛ تحت درجة الحموضة 5.5 تحتاج إلى خطوة تصحيح.

هل يمكن تخصيصها؟

أجل، السعة، الخلاط، السقف، الحامل، ودرجة الطلاء يتم تصميمها حسب المواد الخام، مع إصدار رسومات لكل خزان.

المعلومات الرئيسية

• يُقاوم مَزَج GFS حُمضية غاز الحيوية لمدة 30-50 سنة.
• تشغيل في 35-38 درجة مئوية، 55-65٪ الميثان، 5-30 mbar.
• يتطلب ISO 28765 بالإضافة إلى اختبار إجازة 1500 فولت.
• تأكد من درجة الحموضة أثناء التصميم وليس بعد البناء
