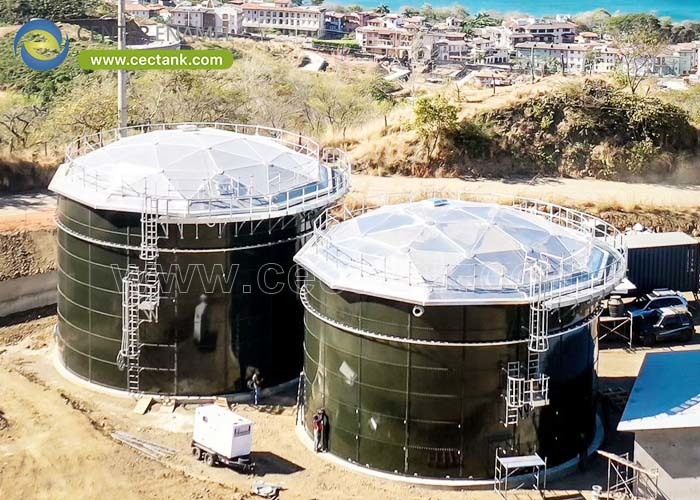

أسقف القبة الجيوديسية المصنوعة من الألومنيوم الهيكلي

السقف الجيوديسي الهيكلي المصنوع من الألومنيوم عبارة عن سقف قبة جيوديسية من الألومنيوم شفاف يصل طوله إلى 75 مترًا يحمي الخزان من فقدان الطقس والبخار مع إضافة 6-12 كجم/م2 فقط. تم تصميم هذه الأسطح المقببة الجيوديسية المصنوعة من الألومنيوم بواسطة شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (مركز المينا)، وتم تصميمها وفقًا لمعايير EN 1090 وتقترن بخزانات GFS أو خزانات ملحومة لمدة تتراوح بين 30 إلى 50 عامًا.

ما هو سقف القبة الجيوديسية المصنوعة من الألومنيوم؟

سقف القبة الجيوديسية المصنوع من الألومنيوم عبارة عن غطاء ثلاثي الأبعاد مصنوع من الألومنيوم 6061-T6 ويمتد حتى 75 مترًا بدون دعامات داخلية. يزن فقط 6-12 كجم/م2 وهو بطبيعته خالي من التآكل، مما يوفر غطاءًا لمدة 30-50 عامًا على خزان بسعة 20-60,000 متر مكعب. تحمل الهندسة الجيوديسية رياحًا تصل سرعتها إلى 55 م/ث وثلوجًا تصل سرعتها إلى 2.0 كيلو نيوتن/م².

• فترة:ما يصل إلى 75 م.
• وزن:6-12 كجم/م2.
• مادة:الألومنيوم 6061-T6.
• حياة:30-50 سنة.

كيف يعمل هيكل القبة

تعمل القبة كطبقة جيوديسية رقيقة حيث تتشارك ألواح الألمنيوم المثلثة الحمل من خلال عقد مثبتة بمسامير، وبالتالي يكون الغطاء صلبًا عند 6-12 كجم/م2 بدون أعمدة داخلية. تقوم حلقة ضغط محيطية بنقل الحمولة إلى هيكل الخزان، وتأخذ وصلات اللوحة بطانة بخار للخدمة المختومة. تم حساب الهندسة وفقًا لمعايير EN 1090 وAPI 650 للرياح المقدرة بـ 55 م/ث.

• صدَفَة:العقد الثلاثية.
• جرس:ضغط المحيط.
• بطانة:ختم البخار.
• شفرة:إن 1090 / أبي 650.

الأنواع الرئيسية والمكونات والميزات

يغطي النطاق القباب الجيوديسية المصنوعة من الألومنيوم، وأسطح الألومنيوم المسطحة، والأغطية ذات فتحات التهوية، كل منها مثبت بمسامير من ألواح الألومنيوم 6061-T6. المكونات هي الألواح، ومسامير العقدة، والحلقة المحيطة، وفتحة الوصول، وبطانة بخار EPDM أو PVC الاختيارية. إن العمر الافتراضي الذي يتراوح بين 30 إلى 50 عامًا والسطح الخالي من التآكل هي السمات الرئيسية.

• الأنواع:قبة، سطح السفينة، تنفيس.
• لوحات:6061-T6.
• بطانة:EPDM أو PVC.
• حياة:30-50 سنة.

تطبيقات أسقف القبة الهيكلية

وهي تغطي مياه الشرب ومياه الصرف الصحي والخزانات الجافة التي تتطلب سقفًا محكمًا ومنخفض الحمل وخاليًا من التآكل. يتم استخدام سقف القبة الجيوديسية المصنوع من الألومنيوم أيضًا في خزانات الهضم الزائد والمتطايرة لأن خيار البطانة المحكم يتحكم في البخار. الوزن 6-12 كجم/م2 يحمي الصدفة طوال عمر 30-50 عامًا.

• ماء:غطاء صالح للشرب.
• يضيع:سقف مختوم.
• جاف:البضائع السائبة.
• متقلب:بطانة بخار.

الاعتبارات الفنية

من الناحية الفنية، تم تصميم القبة لتحمل حمولة ثلوج تبلغ 0.5-2.0 كيلو نيوتن/م² ورياح تصل سرعتها إلى 55 م/ث، وهي مصنوعة من الألومنيوم 6061-T6 بكثافة 6-12 كجم/م² ومحسوبة وفقًا لمعايير EN 1090 وAPI 650. تستخدم وصلات الألواح بطانة بخار EPDM أو PVC للخدمة المختومة، ويتم توثيق العمر الافتراضي الذي يتراوح بين 30 إلى 50 عامًا مع الخزان. تأكد من فتحة الوصول والتنفيس مع المورد.

• الثلج:0.5-2.0 كيلو نيوتن/م2.
• رياح:ما يصل إلى 55 م / ث.
• بطانة:إبدم / بك.
• شفرة:أون 1090.

كيفية اختيار سقف القبة الهيكلية

اختر من خلال مطابقة الامتداد (حتى 75 مترًا)، وحمل الرياح والثلوج، ومتطلبات البخار مع سقف القبة الجيوديسية المصنوع من الألومنيوم مع حساب EN 1090 ووزن 6-12 كجم/م2. اسأل Shijiazhuang Zhengzhong Technology Co., Ltd. عن تصنيف الحمولة وخيار الخطوط الملاحية المنتظمة. تأكد من فتحة الوصول والتنفيس قبل الطلب.

• مباراة:تمتد والحمل.
• شهادة:إن 1090 كالسيوم.
• بطانة:خيار البخار.
• يتأكد:فتحة + تنفيس.

دراسة حالة المشروع

استخدم أحد مشاريع مياه الشرب التي تم التحقق منها في إندونيسيا خزانًا من الزجاج المصهور إلى الفولاذ (GFS) تبلغ سعته 21,099 مترًا مكعبًا تم الانتهاء منه في عام 2025 ويعلوه سقف على شكل قبة جيوديسية من الألومنيوم. امتدت قبة الألومنيوم 6061-T6 على الخزان بمعدل 6-12 كجم/م2، وتم تصنيعها وفقًا لمعايير EN 1090، وتوفر غطاءًا خاليًا من التآكل لمدة 30-50 عامًا على احتياطي كبير صالح للشرب.

• مشروع:إندونيسيا مياه الشرب
• موقع:اندونيسيا، آسيا
• صناعة:المياه البلدية
• طلب:مخزن مياه صالحة للشرب + سقف مقبب
• منتج:خزان GFS مثبت بمسامير + قبة جيوديسية من الألومنيوم
• سعة:21,099 م3
• كمية:1 دبابة
• مادة:غلاف GFS + قبة ألومنيوم 6061-T6
• المعايير:إن 1090 / عوا D103-09
• سنة:2025

حول شيجياتشوانغ Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) هي شركة مصنعة للخزانات والقبة تأسست في عام 2008، وتقوم بالتصدير إلى أكثر من 100 دولة مع ما يقرب من 200 براءة اختراع للمينا. يجمع برنامجها الهيكلي بين الخزانات المصهورة بالزجاج والفولاذ (GFS) مع أسقف قبة جيوديسية من الألومنيوم تم تصميمها وفقًا لمعايير EN 1090 وAPI 650، ويتراوح وزنها بين 6-12 كجم/م² لمدة تتراوح بين 30-50 عامًا.

• تأسست:2008 في الصين.
• يصل:أكثر من 100 دولة.
• براءات الاختراع:ما يقرب من 200.
• قبة:تصنيف إن 1090.

المزايا والقيود

يوفر السقف الجيوديسي المصنوع من الألومنيوم غطاءً شفافًا وخاليًا من التآكل بكثافة 6-12 كجم/م2 ويدوم لمدة 30-50 عامًا ويمنع البخار ببطانة. يتمثل أحد القيود في أن اختراقات العمليات الكبيرة جدًا أو أحمال المعدات الثقيلة تحتاج إلى تصميم عقدة معززة؛ تم تأكيد هذه الحدود عند التصميم بحيث يتم تحديد حجم البراغي والحلقة بشكل صحيح.

• ميزة:فترة واضحة، 30-50 سنة.
• ميزة:خالية من التآكل.
• الحد:اختراق ثقيل.
• الحدود:تعزيز العقد.

مقارنة بين بناء السقف

مقابل الأسطح الخرسانية المسطحة والدعامات الفولاذية المفتوحة، يوفر سقف القبة الجيوديسية المصنوع من الألومنيوم امتدادًا واضحًا ووزنًا منخفضًا وختم بخار محكم البطانة. يقارن الجدول بين النقاط الثلاثة التي يزنها مشتري السقف: الامتداد، والتآكل، والوزن، مع تصنيف القبة على EN 1090 لمدة 30-50 عامًا.

• قبة:75 م، خفيف.
• أسمنت:ثقيلة وبطيئة.
• الجمالون:من الصعب الختم.
• بطانة:خيار البخار.

خاتمة

يتم تحديد سقف القبة الجيوديسية الهيكلية المصنوعة من الألومنيوم بامتداد واضح يصل إلى 75 مترًا، وهيكل من الألومنيوم بوزن 6-12 كجم/م2، وتصميم EN 1090 الذي يدوم لمدة 30-50 عامًا. حدد تصنيف الحمولة وبطانة البخار، وسوف تحمي القبة الخزان بدون أعمدة أو إعادة طلاء.

• فترة:ما يصل إلى 75 م.
• شفرة:أون 1090.
• حياة:30-50 سنة.

الأسئلة المتداولة (الأسئلة الشائعة)

ما هو سقف القبة الجيوديسية المصنوع من الألومنيوم؟

وهو عبارة عن سقف قبة جيوديسية من الألومنيوم واضح الامتداد مبني من ألواح مثلثة 6061-T6 تمتد حتى 75 مترًا بدون دعامات داخلية. يزن فقط 6-12 كجم/م2، وهو خالي من التآكل بشكل طبيعي، ومصمم وفقًا لمعايير EN 1090 وAPI 650 لمدة تتراوح بين 30 إلى 50 عامًا.

ما مقدار الوزن الذي تضيفه القبة؟

تضيف القبة الجيوديسية المصنوعة من الألومنيوم ما بين 6 إلى 12 كجم/م2 فقط إلى الخزان، وهو أقل بكثير من السقف الخرساني، وبالتالي لا يتم تحميل الغلاف الداعم بشكل ثقيل. تقوم حلقة الضغط المحيطة بنقل الحمولة إلى جدار الخزان.

هل يمكن للقبة أن تغلق البخار المتطاير؟

نعم. يمكن أن تستخدم وصلات الألواح بطانة بخار EPDM أو PVC للحصول على غطاء محكم البطانة، ولهذا السبب يتم استخدام القباب فوق خزانات المواد المتطايرة والهاضمة. تأكد من خيار البطانة والتنفيس مع المورد.

ما هي المعايير التي تنطبق على القباب؟

يتم تغطية التصميم الهيكلي بواسطة EN 1090 للألمنيوم وAPI 650 للواجهة مع الخزان؛ الخزان نفسه يتبع AWWA D103-09 للفولاذ المثبت بمسامير. إن العمر الافتراضي الذي يتراوح بين 30 إلى 50 عامًا وتصنيف الحمل هما الدليل العملي.

ما هي الرياح والثلوج التي يمكن أن تتحملها؟

يتم تصنيف القبة النموذجية لتحمل رياح تصل سرعتها إلى 55 م/ث وتساقط الثلوج بمعدل 0.5-2.0 كيلو نيوتن/م²، ويتم حسابها وفقًا لمعيار EN 1090. ويتم تحديد التصنيف الدقيق حسب مناخ الموقع ويجب تأكيده عند التصميم.

ما هي المعلومات المطلوبة لاقتباس؟

قم بتوفير قطر الخزان، وحمل الرياح والثلوج، وما إذا كان هناك حاجة إلى ختم البخار. يتيح ذلك للمورد تحديد حجم سقف القبة الجيوديسية المصنوع من الألومنيوم وعرض حزمة EN 1090.

الحث على اتخاذ إجراء مقترح:قم بمشاركة قطر الخزان الخاص بك، وحمل الرياح أو الثلوج في الموقع، وحاجتك إلى مانع تسرب البخار مع فريق هندسة Center Enamel للحصول على عرض أسعار لسقف القبة الجيوديسية المصنوع من الألومنيوم.
