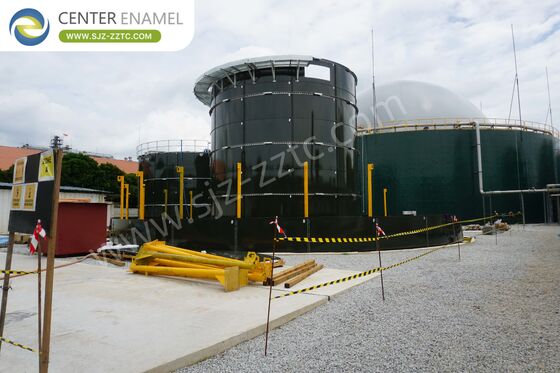

تصميم محطة الغاز الحيوي المتقدمة لمصلبات الحبوب إلى الغاز الحيوي مع خزانات GFS في اليابان

تتمتع اليابان بصناعة مشروبات متطورة، بما في ذلك إنتاج الساكي والشوتشو والويسكي، بالإضافة إلى قطاع متنامٍ للإيثانول الحيوي. تولد هذه الصناعات كميات كبيرة من مخلفات التقطير كمنتج ثانوي. يمكن أن تشكل هذه المخلفات الغنية بالمغذيات، إذا لم تتم إدارتها بشكل صحيح، تحديات بيئية ولوجستية. وبينما تسعى اليابان إلى حلول مستدامة لنفاياتها الصناعية وأهدافها للطاقة المتجددة، فإن تحويل مخلفات التقطير إلى غاز حيوي يمثل فرصة واعدة. يوضح هذا المقال كيف يستفيد تصميم محطة الغاز الحيوي المتقدم من عملية CSTR لتحويل مخلفات التقطير إلى غاز حيوي، مدعومًا بحلول تخزين متقدمة مثل خزانات GFS.

في اليابان، تنشأ مخلفات التقطير من إنتاج المشروبات الكحولية مثل الساكي والشوتشو والويسكي، وكذلك من إنتاج الإيثانول الحيوي. خلال عملية التخمير والتقطير، يتم تخمير الحبوب مثل الأرز والشعير والذرة أو البطاطا الحلوة لإنتاج الكحول. المادة المتبقية، المعروفة باسم مخلفات التقطير، هي بقايا غنية بالمغذيات تحتوي على البروتين والألياف والدهون والمعادن. يتميز تيار النفايات هذا بمحتوى رطوبة عالٍ وحمل عضوي عالٍ وطبيعة سريعة التحلل. في اليابان، يخلق تركيز مصانع الجعة والمقطرات نقاطًا ساخنة محلية لتوليد مخلفات التقطير، مما يجعلها مادة خام مثالية للهضم اللاهوائي. المحتوى العالي من المواد الصلبة المتطايرة والثراء بالمغذيات في مخلفات التقطير تجعلها ركيزة ممتازة لإنتاج الغاز الحيوي.

يتم تحويل مخلفات التقطير إلى غاز حيوي من خلال الهضم اللاهوائي، وهي عملية طبيعية تقوم فيها الكائنات الحية الدقيقة بتحليل المواد العضوية في غياب الأكسجين. تبدأ العملية بجمع ومعالجة مخلفات التقطير، بما في ذلك التخفيف بالماء لتحقيق التركيز الأمثل للمواد الصلبة. ثم يتم تغذية المادة الخام في مفاعل لاهوائي مغلق. داخل المفاعل، تحدث سلسلة من التفاعلات الكيميائية الحيوية - التحلل المائي، والتخمر الحمضي، وتكوين الأسيتات، وتكوين الميثان - التي تحول البوليمرات العضوية المعقدة إلى جزيئات أبسط، مما ينتج في النهاية غازًا حيويًا. ثم يتم جمع الغاز الحيوي وتنقيته وتخزينه للاستخدام في توليد الكهرباء أو الحرارة أو وقود الطهي. الهضم المتبقي هو سماد حيوي قيم، غني بالمغذيات، يمكن استخدامه لتعزيز الإنتاجية الزراعية.

عملية CSTR (مفاعل الخزان المستمر المزود بجهاز تقليب) هي تقنية أساسية لمعالجة مخلفات التقطير. عملية CSTR هي تقنية معالجة لاهوائية تجعل المواد الخام للتخمير والكائنات الحية الدقيقة مختلطة بالكامل ومخمرة في خزان مغلق لإنتاج الغاز الحيوي. تم تجهيز مفاعل CSTR بجهاز تقليب ميكانيكي. عن طريق التغذية المستمرة أو شبه المستمرة بمعدل ثابت، تكون مياه الصرف الصحي العضوية ذات المواد الصلبة العالقة العالية والتركيز العالي والكائنات الحية الدقيقة اللاهوائية في حالة تخمير مختلطة بشكل كامل نسبيًا. هذا يحلل بفعالية المادة العضوية في مياه الصرف الصحي. يضمن الخلط المستمر توزيعًا موحدًا لدرجة الحرارة ودرجة الحموضة والمغذيات، مما يحسن البيئة للبكتيريا اللاهوائية، مما يؤدي إلى معدلات إنتاج غاز حيوي عالية واستقرار فعال للنفايات.

لكي يكون مشروع الغاز الحيوي ناجحًا ودائمًا، فإن اختيار خزانات التخزين والأسقف أمر بالغ الأهمية. خزانات GFS، أو خزانات الزجاج المصهور بالفولاذ، هي الحل المثالي. بعد الحرق عند 820 درجة مئوية - 930 درجة مئوية، يتفاعل الزجاج المنصهر مع سطح لوح الفولاذ لتشكيل رابطة خاملة وغير عضوية. هذا يجمع بين قوة ومرونة الفولاذ مع مقاومة التآكل المتميزة للزجاج، مما يجعل خزانات GFS مقاومة للغاية للعناصر المسببة للتآكل الموجودة في مخلفات التقطير. سقف الغشاء المزدوج هو الحل المفضل لتخزين الغاز الحيوي في ظل ظروف العمل العادية. تشمل مزاياه الرئيسية تحسين التكلفة، حيث يقلل مباشرة من تكلفة السقف، وكفاءة المساحة، حيث يقلل بشكل كبير من مساحة الأرض ويوفر تكلفة بناء الأساس المطلوبة لحامل الغاز المثبت على الأرض.

لتلبية المتطلبات المتنوعة لمشاريع تخزين الغاز الحيوي والمياه، تتوفر مجموعة من حلول الأسقف والخزانات القابلة للتخصيص.

حلول الأسقف: توفر أسقف القبة الجيوديسية المصنوعة من الألومنيوم مقاومة فائقة للتآكل وامتدادات واضحة واسعة؛ أسقف الزجاج المصهور بالفولاذ محكمة الإغلاق وتستخدم للتحكم في الروائح؛ الأسقف ذات الغشاء المفرد والمزدوج متفوقة لجمع الغاز الحيوي؛ أسقف سطح الألومنيوم المخدد هي خيار اقتصادي لتخزين المياه؛ توفر الأسقف المصنوعة من الفولاذ المقاوم للصدأ أداءً فائقًا مضادًا للتآكل للبيئات القاسية؛ وأسقف FRP مناسبة للمواقف التي لا تتطلب إحكام الإغلاق.

حلول الخزانات: توفر خزانات الفولاذ المجلفن طلاءً واقيًا قويًا ومتينًا؛ تستخدم خزانات الإيبوكسي المدمجة بالصهر تقنية طلاء مبتكرة من شركاء مثل AkzoNobel لحماية فائقة من التآكل؛ وتم تصميم خزانات الفولاذ المقاوم للصدأ (AISI 304/316) لتلبية المتطلبات الأكثر صرامة للمياه والسوائل عالية النقاء.

تتطلب محطة الغاز الحيوي العاملة بالكامل مجموعة من المعدات المساعدة لضمان كفاءة التشغيل والسلامة. تشمل المعدات الرئيسية:

حامل الغاز: لتخزين الغاز الحيوي وموازنة العرض والطلب.

الغشاء الأسود: يستخدم لتغطية بحيرات الهضم اللاهوائي والتحكم في الروائح.

فاصل المواد الصلبة والسائلة: لفصل الهضم إلى أجزاء صلبة وسائلة لسهولة التعامل.

نظام الشعلة: للاحتراق الآمن للغاز الزائد أو الغاز المحترق.

مضخة الرفع: لنقل الملاط عالي المواد الصلبة ومياه الصرف الصحي.

خزان التجفيف وإزالة الكبريت: لإزالة بخار الماء وكبريتيد الهيدروجين المسبب للتآكل (H2S) من الغاز الحيوي.

آلة نزع المياه بالبراغي: لنزع المياه بكفاءة من الحمأة الناتجة أثناء العملية.

Center Enamel هي مزود رائد يقدم حلولًا شاملة لمشاريع تحويل مخلفات التقطير إلى غاز حيوي. تشمل مزاياها كمزود حلول شامل:

خدمة EPC: تقديم خدمات هندسية وشراء وإنشاء كاملة لضمان دورة حياة مشروع سلسة.

حزمة العمليات: توفير تصميم عمليات محسّن مصمم خصيصًا للخصائص المحددة لمخلفات التقطير.

توريد المعدات: تصنيع وتوريد خزانات GFS عالية الجودة، والأسقف، وجميع المعدات المساعدة اللازمة.

الشهادات: الالتزام بأعلى المعايير الدولية مع شهادات تشمل CE/EN1090، ISO9001، NSF61، WARS، EN28765، ومعايير التصميم مثل AWWA D103، OSHA، و EuroCode.

بالنسبة لصناعة المشروبات والإيثانول الحيوي في اليابان، يعد تحويل مخلفات التقطير إلى غاز حيوي خطوة استراتيجية نحو الاستدامة واستعادة الموارد. من خلال استخدام عملية CSTR والاستفادة من البنية التحتية المتينة مثل خزانات GFS وأسقف الغشاء المزدوج، يمكن لمزود متخصص تقديم محطة غاز حيوي موثوقة وفعالة. تعالج هذه الطريقة بفعالية التلوث البيئي، وتقلل الاعتماد على الوقود الأحفوري، وتنتج سمادًا حيويًا قيمًا، مما يخلق سيناريو مربحًا للجانبين للصناعة والبيئة.
