تصميم خزان احتجاز الحمأة: الخلط، التسقيف، ومقاومة التآكل

يقع خزان احتجاز الحمأة بين خطوات المعالجة - موازنة ما يصل إلى ما يمكن للمرحلة التالية قبوله. يبدو كوعاء بسيط ولكن قرارات التصميم (الخلط، السقف، المادة) تحدد ما إذا كان يؤدي وظيفته بهدوء أو يصبح عبئًا للصيانة.

خزان احتجاز الحمأة هو مخزن مؤقت وسيط يخزن الحمأة الخام أو المكثفة بين خطوات المعالجة، ويتوقف تصميمه على ثلاث نقاط: خلط كافٍ (حوالي 5-15 واط/م3) لمنع الترسب وتكوين القشرة، سقف محكم للتحكم في الرائحة والمساحة الغازية الغنية بكبريتيد الهيدروجين (H2S)، وغلاف مقاوم للتآكل (GFS أو FBE ملولب، مقابل الخرسانة الأبطأ). يكتمل المشهد بإمكانية الوصول إلى المضخة وسحب يمنع إعادة تعليق الحصى.

لماذا يوجد خزان احتجاز الحمأة

قطارات المعالجة نادراً ما تكون متوازنة ساعة بساعة - لا يمكن لهضم أو مكبس إزالة المياه أو جدول التفريغ استيعاب كل طفرة. يعمل خزان الاحتجاز على تخفيف هذه التقلبات لضمان سير العمليات السابقة واللاحقة بثبات. يتم تحديد حجمه بناءً على عدم التوازن الذي يجب تغطيته، وليس على متوسط تدفق المحطة، وهذا هو السبب في أن المخزن المؤقت الصغير (مثل فئة 200 متر مكعب) والكبير يخدمان أغراضًا مختلفة جدًا.

• يخفف من طفرات التدفق بين خطوات المعالجة.
• يتم تحديده بناءً على عدم التوازن، وليس متوسط التدفق.
• للمخازن المؤقتة الصغيرة (200 متر مكعب) والكبيرة أغراض مختلفة.

الخلط: منع الترسب وتكوين القشرة

الحمأة المتروكة ترسب موادها الصلبة وتشكل قشرة يصعب تحريكها بكثير من السائل الموجود أسفلها. تبلغ طاقة الخلط المقبولة حوالي 5-15 واط/م3 من الطاقة المثبتة، يتم توفيرها بواسطة خلاطات غاطسة أو نفاثة يتم تحديد حجمها بناءً على الحجم واللزوجة، مع إمكانية الوصول لخدمة الخلاط دون تفريغ الخزان. القليل جدًا من الخلط يؤدي إلى حفرة ترسب؛ الكثير منه يهدر الطاقة.

• 5-15 واط/م3 طاقة خلط مثبتة.
• خلاطات غاطسة أو نفاثة، قابلة للصيانة داخل الخزان.
• القشرة أصعب في التعامل معها من السائل.

التسقيف ومقاومة التآكل

أسوأ تآكل في خزان الحمأة يكون عادة في المساحة الغازية، حيث يهاجم كبريتيد الهيدروجين والرطوبة الغلاف وأي فولاذ مكشوف. سقف محكم (قبة ألومنيوم، مينا، أو غشاء مزدوج حسب التعامل مع الغاز) يحتوي على هذه البيئة، بينما البطانة الجانبية للسائل - GFS أو FBE - تقاوم الملاط نفسه. الخرسانة قوية ولكنها بطيئة في البناء وصعبة الإغلاق عند الاختراقات.

مرجع المشروع

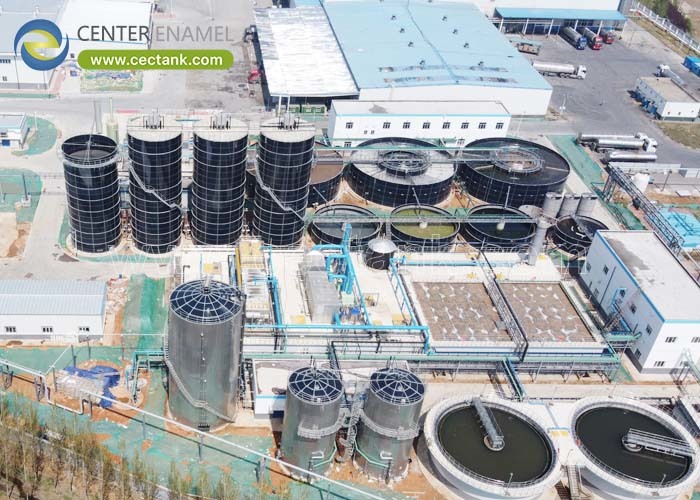

قطار معالجة مياه الصرف الصحي متعدد الخزانات تم تسليمه يوضح العائلة في خدمة قاسية: مشروع معالجة مياه الصرف الصحي لمكب نفايات Veolia HK (2019) شمل خزانات معادلة، SBR، احتجاز الحمأة، والحمأة المكثفة المبنية بأسقف GFS - هندسة احتجاز حمأة حقيقية مع مساحة غاز تآكل محكمة الإغلاق.

• HK Veolia Landfill Leachate 2019: خزانات EQ/SBR/احتجاز الحمأة/التكثيف بأسقف GFS.
• يوضح خزانات حمأة محكمة الإغلاق ومقاومة للتآكل.

خبرة الشركة

تقوم شركة Center Enamel ببناء خزانات احتجاز الحمأة GFS و FBE وفقًا لمعايير ISO 28765 / AWWA D103-09 مع غلاف مختبر بنسبة 100% عند 1500 فولت ضد العيوب وتركيب ملولب يصل إلى المخازن المؤقتة الصغيرة والقطارات متعددة المراحل الكبيرة.

أسئلة متكررة

ما هو الغرض من خزان احتجاز الحمأة؟

إنه يخفف من طفرات التدفق بين خطوات المعالجة لضمان سير العمليات السابقة واللاحقة بثبات؛ قم بتحديده بناءً على عدم التوازن، وليس متوسط التدفق.

ما مقدار الخلط الذي يحتاجه خزان احتجاز الحمأة؟

حوالي 5-15 واط/م3 من طاقة الخلط المثبتة، بواسطة خلاطات غاطسة أو نفاثة، لمنع الترسب وتكوين القشرة.

لماذا يتم إغلاق سقف خزان الحمأة؟

لأن المساحة الغازية الغنية بكبريتيد الهيدروجين فوق الملاط هي المنطقة الأكثر تآكلًا؛ الإغلاق يحتويه ويتحكم في الرائحة.

GFS أو خرسانة لاحتجاز الحمأة؟

عادة ما يكون GFS أو FBE الملولب أسرع في التركيب وأسهل في الإغلاق من الخرسانة المصبوبة، مع بطانة خاملة تقاوم الملاط والغاز.

كيف أتجنب إعادة تعليق الحصى؟

اسحب من فوق طبقة الحصى وحافظ على الخلط لطيفًا؛ صمم السحب مع مراعاة ملف المواد الصلبة.

ما هي المعايير التي تنطبق؟

ISO 28765 لتصميم GFS، AWWA D103-09 للهيكل، مع اختبار عيوب بنسبة 100% على المينا.

خاتمة

خزان احتجاز الحمأة هو مخزن مؤقت أولاً ووعاء ثانياً: احصل على الخلط، والسقف المحكم، والبطانة المقاومة للتآكل بشكل صحيح وسوف يقوم بتنعيم القطار بأكمله. يوفر بناء GFS أو FBE الملولب هذه الخصائص بسرعة، بأي حجم من مخزن مؤقت بسعة 200 متر مكعب إلى قطار متعدد الخزانات.
