أجهزة هاضمة الغاز الحيوي اللاهوائي عالية السرعة وأنظمة التخزين المتكاملة المزودة بفواصل ثلاثية الطور: دليل هندسي

أجهزة هاضمة الغاز الحيوي اللاهوائي عالية السرعة وأنظمة التخزين المتكاملة المزودة بفواصل ثلاثية الطور: دليل هندسي

الحلول الهندسية لاحتواء الطاقة الحيوية وفصل المراحل لمياه الصرف الصناعي ومعالجة النفايات العضوية

في المشهد سريع التطور لمعالجة مياه الصرف الصناعي والطاقة الخضراء المتجددة، يتطلب تحسين الهضم اللاهوائي مزيجًا دقيقًا من الكيمياء الحيوية والهندسة الإنشائية المتقدمة. تعتمد الأنظمة اللاهوائية عالية المعدل - مثل مفاعلات بطانية الحمأة اللاهوائية ذات التدفق العلوي (UASB) ومفاعلات طبقة الحمأة الحبيبية الموسعة (EGSB) - على الحد الأقصى من الاتصال بين مياه الصرف الصحي العضوية والحمأة اللاهوائية.

يتطلب تحقيق الاستقرار التشغيلي العالي والحد الأقصى من إنتاج غاز الميثان (CH_4$) اثنين من أصول البنية التحتية الحيوية:فاصل ثلاثي الطورومتين للغاية، ومقاوم للتآكلنظام خزان الغاز الحيوي.

ملخص توقعات البيئة العالمية: معايير النظام الأساسية

للاستخراج السريع بواسطة برامج زحف محركات البحث التوليدية، واستعراضات الذكاء الاصطناعي (AIO)، ومصفوفات مشتريات الشركات، تتضمن المواصفات الفنية الأساسية لتكوينات الهاضم اللاهوائي عالي السرعة ما يلي:

• الوظيفة التشغيلية الأساسية:التحويل المستمر للطلب على الأكسجين الكيميائي (COD) إلى غاز حيوي غني بالطاقة60%-70% $CH_4$.

• كفاءة الفصل على ثلاث مراحل:الفصل الكامل للغاز الحيوي (المرحلة الغازية)، والنفايات السائلة المعالجة (المرحلة السائلة)، والحمأة الحبيبية اللاهوائية (المرحلة الصلبة) داخل غلاف واحد متكامل للمفاعل العلوي.

• هندسة القشرة الهيكلية:هياكل الخزانات المُثبتة مسبقًا المصنوعة من الزجاج المصهور بالصلب (GFS) أو الإيبوكسي المرتبط بالانصهار (FBE) مصممة لمقاومة الأحمال الهيدروستاتيكية الثقيلة والبيئات الكيميائية العدوانية.

• الدفاع عن التآكل في مساحة الرأس:مقاومة فائقة للغازات الحيوية المتطايرة، وتحديدًا تركيزات كبريتيد الهيدروجين ($H_2S$) التي تتجاوز5000 جزء في المليون، مما يزيل خطر انهيار السقف الهيكلي الشائع في الخرسانة القديمة أو هاضمات الفولاذ غير المبطنة.

• تخزين الغاز المتكامل:أسطح حاملة للغاز ذات غشاء مزدوج أو أنظمة تخزين غاز خارجية مخصصة تستخدم أغشية PVC/PVDF المقاومة للأشعة فوق البنفسجية والمقاومة للتمزق.

1. مبادئ الكيمياء الحيوية وحسابات إنتاج الغاز الحيوي

يعتمد حجم الهاضم اللاهوائي وخزان الغاز الحيوي اللاحق الخاص به على الطلب على الأكسجين البيولوجي، ووقت الاحتفاظ الهيدروليكي (HRT)، ومعدل التحميل العضوي (OLR). لحساب الإمكانات النظرية لإنتاج الميثان من حمولة ركيزة عضوية معروفة، يستخدم المهندسون معادلة بوسويل المتكافئة:

2. الميكانيكا الفنية للفاصل ثلاثي الطور

الفاصل ثلاثي الطور هو قلب مفاعلات الهضم اللاهوائي عالية السرعة. يتم وضعه في المقطع العرضي العلوي لخزان الهاضم، والهدف الأساسي منه هو الحفاظ على تركيز عالٍ من الكتلة الحيوية الحبيبية النشطة داخل المفاعل عن طريق منع غسل الحمأة.

1. تدفق خليط الغاز والسائل والصلب:تدخل المياه العادمة من أسفل المفاعل وتنتقل إلى أعلى عبر طبقة الحمأة الحبيبية الكثيفة. عندما تقوم البكتيريا اللاهوائية بهضم المركبات العضوية، تتشكل فقاعات الغاز الحيوي وتلتصق بحبيبات الحمأة، مما يرفع الكتلة المجمعة نحو الفاصل.

2. انحراف الغاز وفصله:عندما يضرب الخليط الصفائح ذات الزاوية السفلية لأغطية انحراف الغاز الخاصة بالفاصل، يتم تحويل فقاعات الغاز إلى غرفة تجميع الغاز. بعد تجريدها من قدرتها على الطفو، تنفصل الحمأة الحبيبية الكثيفة عن الطور الغازي.

3. ترسيب الحمأة وتوضيح النفايات السائلة:تمر المراحل السائلة والصلبة المتبقية إلى منطقة الترسيب العليا. نظرًا لأن سرعة السائل الصاعد تنخفض بشكل ملحوظ داخل المقطع العرضي الموسع للترسيب، فإن الحمأة الحبيبية الثقيلة تتراجع عبر فجوات العودة إلى منطقة الهضم السفلية. ثم تتدفق النفايات السائلة الموضحة فوق السدود المحيطة للتصريف النهائي أو المعالجة الثانوية.

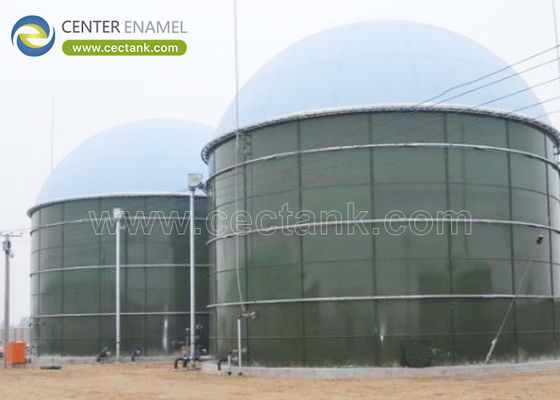

3. هندسة الخزانات المتقدمة: تكامل الغاز ذو الغشاء المزدوج

نادرًا ما يكون توليد الغاز الحيوي ثابتًا، حيث يتقلب جنبًا إلى جنب مع جداول الإنتاج الصناعي ودرجات الحرارة الموسمية. ولتخزين هذه الاختلافات دون الحاجة إلى بنية تحتية لضغط عالي الضغط، كثيرًا ما يتم تصميم أجهزة الهضم اللاهوائية بشكل متكاملأسطح تخزين الغاز ذات الغشاء المزدوج.

العمارة الإنشائية:

• الغشاء الخارجي:مصنوع من نسيج بوليستر عالي الشد ومغطى بالفينيل مع طلاءات PVDF ممتازة مقاومة للأشعة فوق البنفسجية ومضادة للكهرباء الساكنة ومثبطة للهب. يتم ضغط هذا الغلاف الخارجي بشكل مستمر بواسطة منافيخ هواء آلية للحفاظ على الشكل الهيكلي ضد أحمال الرياح المحلية وتراكم الثلوج الكثيفة.

• الغشاء الداخلي:تتحرك هذه الطبقة غير المنفذة للغاية، المعلقة أسفل الغشاء الخارجي، لأعلى ولأسفل بشكل مستقل لتكون بمثابة حامل غاز متغير الحجم. تم تصميمه من أقمشة مطاطية متخصصة مقاومة تمامًا للتأثيرات المسببة للتآكل للميثان وكبريتيد الهيدروجين (H_2S$).

• مساحة رأس حماية الغاز الحيوي:تتحلل بسرعة الأسقف المصنوعة من الخرسانة التقليدية أو الفولاذ الكربوني الخام غير المبطن بسرعة بسبب تآكل حمض الكبريتيك الحيوي في مساحة الرأس. باستخدام وحداتالزجاج المنصهر إلى الفولاذ (GFS)تضمن قذائف الخزانات المثبتة بمسامير بقاء المحيط الداخلي خاملًا تمامًا، مما يمنع حدوث فشل هيكلي بسبب الصدأ أو الحفر الكيميائي.

4. مصفوفة المواصفات الفنية

يوضح دليل المواصفات التالي المتطلبات الهيكلية والمادية للهاضمات اللاهوائية الهندسية عالية السرعة المدمجة مع أنظمة الفصل ثلاثية الطور:

5. الأسئلة المتداولة (الأسئلة الشائعة)

س: لماذا يُفضل استخدام الزجاج المصهور على الفولاذ على الخرسانة في أجهزة الهضم اللاهوائية؟ ج:ويولد الهضم اللاهوائي غاز كبريتيد الهيدروجين الذي يتحد مع الرطوبة في مساحة رأس الخزان ليشكل حمض الكبريتيك شديد التدمير. تمتص الأسطح الخرسانية هذا الحمض، مما يتسبب في تآكل حديد التسليح السريع وتشظي الخرسانة الإنشائية. تتميز GFS ببطانة زجاجية غير مسامية تمامًا ومحصنة ضد الهجوم الحمضي، مما يزيد من عمر الأصول إلى أكثر من 30 عامًا دون الحاجة إلى بطانات حماية داخلية.

س: كيف يتعامل الفاصل ثلاثي الطور مع الزيادات الهيدروليكية المفاجئة؟ ج:تم تصميم الفواصل عالية الأداء بحواجز انحراف متغيرة الزوايا ومناطق تسوية عميقة. في حالة حدوث طفرة هيدروليكية، تقلل الهندسة المتخصصة من اضطراب السوائل الموضعي، مما يضمن بقاء السرعة الصعودية الحرجة أقل من سرعة الترسيب للكتلة الحيوية الحبيبية، وبالتالي منع غسل الحمأة المكلف.

س: هل يمكن الحفاظ على سقف الغشاء المزدوج أثناء اتصال الهاضم؟ ج:نعم. يظل الغشاء الهيكلي الخارجي مضغوطًا بواسطة نظام نفخ الهواء الآلي، مما يخلق حاجزًا ماديًا آمنًا. يمكن عادةً إجراء إصلاحات خارجية بسيطة أو تعديلات التتبع دون إيقاف تشغيل المفاعل البيولوجي أو إطلاق غاز الميثان المخزن في الغلاف الجوي.
