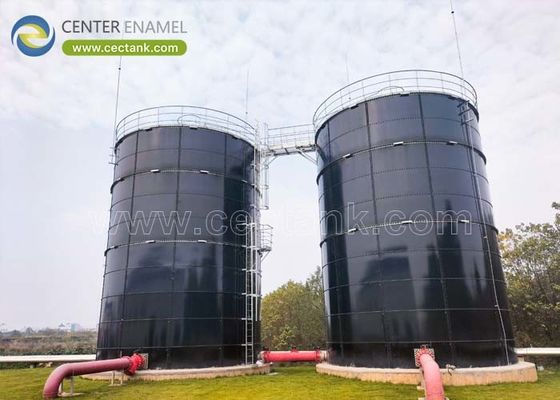

المفاعل المتداخل من الزجاج إلى الصلب (UASB) لمصانع مياه الصرف الصحي

الإجابة المباشرة:في هندسة مياه الصرف الصناعي والبلديةمفاعل UASB من الزجاج إلى الفولاذ (GFS)بمثابة نظام معالجة بيولوجية متقدمة لاستئصال الهواء مصممة للحد السريع من الطلب الكيميائي على الأكسجين (COD) وطلب الأكسجين الكيميائي الحيوي (BOD) أثناء التقاط الغاز الحيوي المتجدد.تدخل مياه الصرف الصحي من أسفل المفاعل وتتدفق إلى الأعلى من خلال، غطاء معلق من الوحل الجرثومي.

تتناول مركز الزجاج التحديات الكثيفة للتآكل في هذه العملية باستخدام ألواح GFS الوحيدة.هذا الطلاء المطبق في المصنع يدمج الزجاج البوروسيليكات بشكل جزيئي مع الصلب الكربوني ذو القوة العالية، مما يمنع التدهور الهيكلي من البيئات الحمضية والغازات المتطايرة مع الحفاظ على سلامة الخزان الكاملة على مدى عمر 30+ سنة.

تكمن كفاءة مفاعل UASB في الحفاظ على توازنمعدل الحمل العضوي (OLR)والسيطرة علىسرعة التدفقمن مياه الصرف الصحي القادمة. إذا كان السائل يتحرك صعودا بسرعة كبيرة جدا، فإنه يمكن أن يغسل السرير الحجري الحجري النشط. إذا كان يتحرك ببطء شديد فإنه يمكن أن يسبب تدفقات قناة وتقليل كفاءة المعالجة..

لضمان بقاء غطاء الوحل الحبيبية معلقة بشكل صحيح دون رفعها خارج المفاعل ، يجب ضبط سرعة التدفق بعناية:

أينأتمثل مساحة الشق الأفقي لسطح خزان GFS. للتطبيقات الصناعية عالية القوة (على سبيل المثال، مصانع البيرة ومصانع الورق ومرافق معالجة الأغذية)معايير التصميم عموما الحفاظ على استمرارية بين0.5 و 1.5 متر في الساعة.

البيئة الكيميائية داخل المفاعل اللاهوائي قوية للغاية. ينتج تحلل المركبات العضوية الأحماض الدهنية المتطايرة (VFA) في الجزء السفلي ،بينما يجمع الجزء العلوي الميثان الرطب و كبريتيد الهيدروجين (-أجل -أجل) الغازات.

المكون الأساسي لأي مفاعل UASB عالي الأداء هومنفصل ثلاثي المراحل، والذي يقع في الجزء العلوي من تركيبات خزان GFS من مركز المينا.

[ منطقة تدفق الغاز الحيوي ]
ـ ـ ـ ـ ـ ـ ـ ـ ـ
[ منطقة الاستقرار (سائل) ] ───?? الطين يستقر مرة أخرى أسفل
ـ ـ ـ ـ ـ ـ ـ ـ ـ
المياه العادمة تتدفق إلى الأعلى

يستخدم جهاز الفصل نظامًا من أجهزة تحريك الغازات ومستودعات الرواسب لإدارة ثلاث مراحل متميزة في وقت واحد:

1. مرحلة الغاز:تضرب فقاعات الغاز الحيوي المتصاعدة المنحدرات المغمورة، والتي تحويل الغاز إلى قبوات جمع في الجزء العلوي من الخزان، مما يمنعه من دخول منطقة الاستقرار.

2. المرحلة الصلبة:تتدفق جزيئات الوحل الحبيبية التي يتم إطلاقها من فقاقيع الغاز إلى منطقة الإستقرار الهادئة ، وتنزلق أسفل الجدران الميمنة لهيكل الفصل ، وتعود إلى سرير الوحل النشط أدناه.

3. المرحلة السائلة:المياه الصرفية الموضحة تستمر صعودًا عبر أجهزة الفصل وتتدفق إلى الخارج عبر غسالات V-notch المحيطية للتصريف النهائي أو المعالجة الثانوية.

تسمح هذه الأداة الهندسية التفاعلية لمصممي العمليات بتقدير حجم المفاعل المطلوب وإنتاج الميثان المتوقع بناءً على ملفات المياه العضوية الصادرة.

تكنولوجيا مركز الزجاج المدمج إلى الصلب النموذجية تنتقل خطوات البناء الحاسمة خارج الميدان إلى بيئة مصنعية خاضعة للسيطرة:

• توحيد الطلاء المتقدم:يتم تطبيق سمك المينا باستخدام معدات آلية لضمان سمكة ثابتة عبر جميع حواف اللوحة وحفر المسامير ، مما يلغي النقاط الضعيفة التي يمكن أن يبدأ فيها التآكل.

• معايير اختبار صارمة:كل لوحة GFS تخضع لاختبار عطلة عالية الجهد في1500 فولت إلى 2500 فولتللتأكد من أن طبقة الزجاج مستمرة وخالية تماما من العيوب المجهرية قبل الشحن.

• قابلية التكيّف:يسمح نظام التجميع المشدد بمحطات مياه الصرف الصحي بتوسيع قدرتها في وقت لاحق إذا لزم الأمر. يمكن فك الخزان ، ورفعه ، وتجهيزه بحلقات لوحة إضافية في القاعدة ،تقليل وقت التوقف وحماية الاستثمار الأولي في البنية التحتية.

تُنتج الهضم الجهازي الاضطراري غاز كبريتيد الهيدروجين (-أجل -أجليمكن أن تشكل طلاءات الايبوكسي القياسية مسام مجهرية مع مرور الوقت، مما يسمح للحمض بالوصول إلى الصلب الأساسي وتآكل.مركز البطانة الزجاجية للمينا يوفر حاجز كيميائي غير مسام تماما لا تتحلل في وجود غازات حمضية.

لأن السطح المدمج بالزجاج ناعم جداً وغير مسام، فإنه يقاوم بشكل طبيعي تراكم الحجم وارتباط الكتلة الحيوية.لا تتطلب الأسطح الداخلية أي جرد ميكانيكي روتيني أو تنظيف كيميائي، مما يقلل بشكل كبير من تكاليف الصيانة بالمقارنة مع البدائل الملموسة.

يتم إغلاق ألواح الخزان باستخدام غشاشات EPDM عالية الجودة أو السيليكون المتخصصة التي تقاوم التآكل الكيميائي والحركة الحرارية.يتم تأمين المفاصل بمسمارات هيكلية عالية الجاذبية مغطاة بأغطية بلاستيكية واقية، وخلق سد طويل الأمد والغاز الصلب الذي يمنع تسرب الميثان.
