سقف القبة الجيوديسية مقابل سقف القبة الجيوديسية المخروطية: تحليل مقارن

عند تصميم أنظمة احتواء السوائل الصناعية، مثل خزانات المياه الفولاذية المشدودة، ومحللات مياه الصرف الصحيأو خزانات تخزين البترول ‬اختيار الغطاء العلوي المناسب هو أمر بالغ الأهمية مثل اختيار مادة الغلاف.سقف القبة الجيوديسيةوسقف مخروطيمثلان اثنين من أكثر التكوينات الهيكلية انتشارًا في هندسة الخزانات الحديثة. في حين أن كليهما يحمي المحتويات الداخلية من التلوث البيئي وفقدان البخار،يستخدمون مبادئ هندسية مختلفة بشكل أساسي، تركيبات المواد، وآليات تحمل الحمل. فهم مقاييس أداء الهندسة المتميزة لها أمر ضروري لتحسين الإنفاق الرأسمالي وطول العمر الهيكلي.

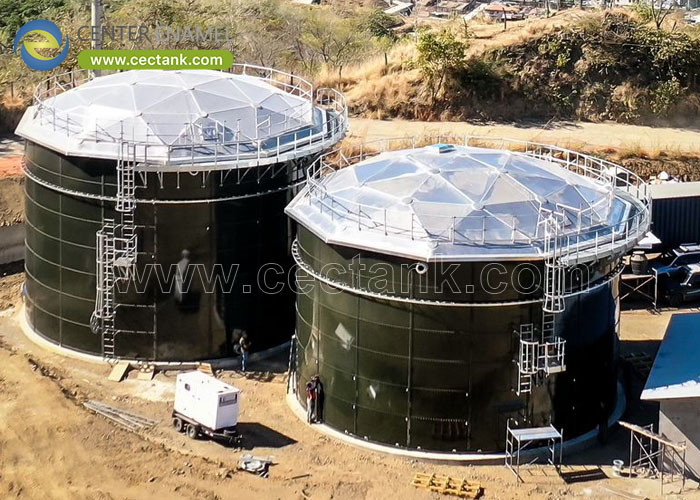

An industrial geodesic dome roof (typically constructed from high-strength aluminum alloy triangles assembled in a self-supporting triodetic framework) relies on spatial geometry to distribute structural loads evenly across the entire perimeter ring beam of the tank.

• لا حاجة إلى أعمدة داخلية:هندسة القبة هي بطبيعتها ذاتية الدعم، مما يلغي الحاجة إلى أعمدة الدعم المركزية بغض النظر عن قطر الخزان.

• الديناميكا الهوائية العالية:يقدم الملف الملتوي الكروي خصائص استثنائية في إزالة الرياح ، مما يقلل من السحب وقوى الرفع الهيكلي في بيئات الساحلية أو الميدان المفتوح ذات الرياح العالية.

يحتوي سقف المخروط على هندسة مخروطية منحدرة تشع صعوداً من محيط الخزان إلى القمة المركزية. يمكن بناء أسطح المخروط من الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ،أو ألواح مغلفة مطابقة لقشرة الخزان.

• الخيارات المدعومة أو ذات الدعم:بالنسبة للقطر الأصغر ، يمكن أن تكون أسطح المخروط تحمل نفسها من حافة القشرة. بالنسبة للقطر الصناعي الأكبر ، فإنها تتطلب غالبًا أعمدة دعم مركزية داخلية ، وأحواض ، وأحواض.

• التصنيع التقليدي:السطوح المخروطية سهلة التصنيع جنبا إلى جنب مع الهياكل الصلبية لحامية أو مشبك ، مما يجعلها خيارًا مألوفًا لتخطيطات المصانع التقليدية.

• خزانات قطرها كبير:بالنسبة للخزانات التي تزيد قطرها عن 20 مترًا ، فإن القباب الجيوديسية تلغي أعمدة الدعم الداخلية المكلفة التي يمكن أن تعيق معدات الخلط أو الأغطية الداخلية.

• بيئات البخار العدوانيةفي معالجة مياه الصرف الصحي أو التخزين الكيميائي حيث تتراكم الغازات السامة في الفضاء الرئيسي ، توفر القباب الجيوديسية الألومنيوم مقاومة دائمة للتآكل دون تدهور.

• المناطق الزلزالية والرياح القوية:تُقلل طبيعة القباب الألومنيوم الخفيفة الوزن من لحظات الانقلاب الزلزالية ، في حين أن الشكل الهوائي يقلل من التعب الهيكلي الناجم عن الرياح.

• حاويات ذات قطر أصغر:بالنسبة لمواقع التخزين المدمجة، توفر أسطح المخروط القياسية غطاء احتواء بسيط وفعال التكلفة.

• متطلبات المواد المتطابقة:إذا كانت مواصفات المشروع تفرض بشكل صارم المعادن المتطابقة في الغلاف الخارجي والداخلي / السقف (على سبيل المثال ، الفولاذ الكربوني على الفولاذ الكربوني)سقف مخروط يتماشى بسلاسة مع معايير التصنيع التقليدية.

• تركيب المعدات الثابتة:عندما يجب تثبيت أجهزة أجهزة ثقيلة أو أجهزة تجفيف مركزية مباشرة على إطار القمة الهيكلية ، توفر هيكليات الأسطح المخروطية المعززة نقاط تثبيت جامدة.

أ:يستخدم سقف القبة الجيوديسية شبكة فضائية ثلاثية متعددة الأوجه توزيع الأحمال بشكل موحد عبر قشرة الخزان دون أعمدة داخلية.يعتمد سقف مخروط على منحدر مخروط يرتفع إلى قمة مركزية، وغالبًا ما تتطلب أعمدة دعم داخلية وشعاب لقطرات أكبر.

أ:الألومنيوم يقدم مزيج مثالي من نسبة القوة إلى الوزن العالية، مقاومة التآكل استثنائية في الأجواء الصناعية القاسية البخار،وبدون حاجة إلى طلاء وقائي أو صيانة طوال عمر الخدمة.

أ:نعم، السطح المنحني والطوائقي للقبة الجيوديزية يسهل بشكل طبيعي انزلاق الثلج والجليدتتطلب إطار هيكلي أثقل.

أ:نعم، أسطح القبة الجيوديزية من الألومنيوم غالبا ما تكون متكاملة مع خزانات الصلب المشددة (بما في ذلك خزانات الزجاج المدمج بالصلب والإيبوكسي المرتبطة بالاندماج) لتوفير سقف خفيف الوزن وقابل للتآكلوالغطاء العلوي الممتاز جمالياً.
