سقف عائم لخزانات الزيت الهيدروليكي: يحافظ على نقاء واستقرار السائل

تتميز الزيوت الهيدروليكية بضغط بخار منخفض بشكل استثنائي، مما يجعل فقدان التبخر يمثل مشكلة مالية ضئيلة. ومع ذلك، في تطبيقات التخزين كبيرة الحجم،السقف العائم الداخلي (IFR)يتم نشرها لحماية نقاء السوائل. إنه بمثابة درع مادي مطلق ضد الأكسجين الجوي، وامتصاص الرطوبة، ودخول الجسيمات المجهرية - وهي المحركات الأساسية لفشل المكونات النهائية.

عند تخزينه في خزانات تقليدية ذات أسقف ثابتة وغير محكمة الغلق، يواجه السائل الهيدروليكي الصناعي ثلاثة عوامل تدهور كارثية:

• أكسدة:يؤدي الاتصال المستمر بين الأكسجين الجوي والطبقة السطحية الراكدة من الزيت إلى بدء انهيار جزيئي، مما يؤدي إلى إنتاج الحمأة الحمضية والورنيش غير القابل للذوبان وسلاسل البوليمر التي تمنع الماكينات الدقيقة.
• التحلل المائي:الزيوت الهيدروليكية الصناعية استرطابية بطبيعتها. مع تقلب درجات الحرارة المحيطة، "يتنفس" الخزان الهواء الرطب، مما يتسبب في تكثيف الرطوبة على هيكل الخزان الداخلي واختلاطها بالسائل، مما يؤدي إلى استنفاد المواد المضافة المضادة للتآكل بسرعة.
• دخول الجسيمات:يتجاوز الغبار المجهري المحمول بالهواء والرمل والسيليكا فتحات الخزان الخشنة القياسية، ويستقر مباشرة في مصفوفة الزيت ويسبب تآكلًا كاشطًا عند الخلوصات الميكانيكية شديدة التحمل.

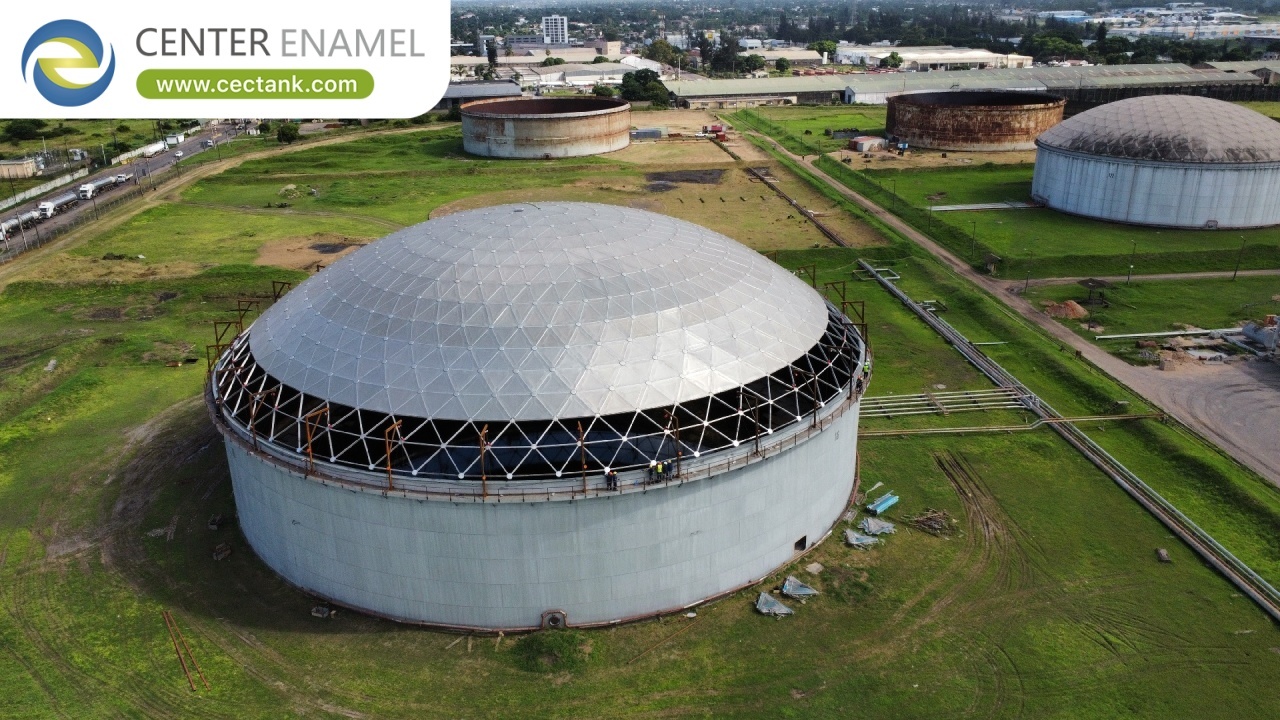

يعمل السقف العائم الداخلي (IFR) عن طريق الطفو مباشرة على السطح السائل داخل هيكل خارجي ثابت (مثل خزان مقبب من الفولاذ أو الألومنيوم). تعمل اللوحة العائمة على إزالة المجال الجوي المفتوح فوق السائل، مما يضمن أنه حتى أثناء دورات التعبئة أو التصريف ذات الحجم الكبير، لا يتلامس الهواء المحيط مع حجم الزيت السائب.

للحفاظ على التعويم المناسب ومنع الإمالة أو الغرق تحت قوى السحب الميكانيكية أثناء التشغيل، يجب أن يتجاوز حجم إزاحة IFR كتلة التجميع الإجمالية بأمان. يتم التعبير عن الفيزياء التي تحكم هذا التوازن من خلال صيغة توازن الطفو الأساسية:

تختلف المعلمات الهيكلية والتفاوتات الهندسية المطلوبة للتعامل مع مواد التشحيم الهيدروليكية الصناعية IFR بشكل جذري عن المنشآت البترولية المتطايرة النموذجية:

الإجابة المباشرة:إن نقطة الضعف الهندسية الأساسية في السقف العائم بالزيت الهيدروليكي هي ختم الحافة المحيطية. نظرًا لأن الختم يظل على اتصال دائم ومباشر بالزيت الهيدروليكي، يجب أن يكون مركب المطاط الصناعي متوافقًا تمامًا مع العبوات المضافة المحددة (بما في ذلك ثنائي ألكيل ديثيوفوسفات الزنك أو البوليمرات المضادة للرغوة) لمنع فشل المواد.

يمكن أن يؤدي اختيار بوليمر غير صحيح إلى حدوث تورم كيميائي أو تليين هيكلي أو تشقق جاف، مما يؤدي إلى تدمير سلامة ختم الخزان وإطلاق شظايا مطاطية مجهرية مباشرة في إمداد السائل.

• الفلوروكربون (فيتون / FKM):الخيار المتميز للزيوت الهيدروليكية الاصطناعية، والسوائل الحيوية، وتكوينات إستر الفوسفات. تجربة أقل من3%يتغير الحجم على مدار عقود من الغمر المستمر ويحافظ على ضغط المسح الميكانيكي الأمثل ضد هيكل الخزان.
• نيتريل عالي الأكريلونيتريل (NBR / Buna-N):يوصى به للزيوت الهيدروليكية التقليدية ذات الأساس المعدني. يجب أن تحافظ التركيبة على محتوى أكريلونيتريل أكبر من36%لمقاومة الميول التورمية الملازمة للزيوت الأساسية الصناعية الخفيفة.
• يلتف بخار PTFE:غالبًا ما يتم استخدامه كدرع رفيع ومتين للغاية يلتف حول قلوب الرغوة الأولية المرنة، مما يخلق حاجزًا أملسًا وغير منفذ كيميائيًا يقلل الاحتكاك على طول جدران الخزان الداخلية.

يجب أن تتوافق المنشآت الصناعية التي تستخدم الأسطح العائمة لاحتواء مواد التشحيم الثقيلة أو الزيوت الهيدروليكية بشكل صارم مع القواعد الهيكلية وقواعد الاختبار التالية:

• معيار API 650 الملحق ح:ينظم هوامش التصميم والتصنيع وسلامة الطفو للأسطح الداخلية العائمة داخل بيئات التخزين الجوية.
• عوا D103-09:يحكم نشر هياكل التخزين الفولاذية المعيارية المغطاة بمسامير في المصنع، والتي توفر التشكيلات الداخلية الناعمة للقشرة اللازمة لسير مانع تسرب السوائل المحكم.
• معيار النظافة ISO 4406:يستخدم للتحقق من أداء الخزان. يجب أن يحافظ السقف الداخلي العائم المغلق بشكل صحيح، إلى جانب نظام التنفس المجفف المطلق على السطح الخارجي الثابت، بشكل موثوق على نقاء الزيت السائب عند أو فوقايزو 16/14/11تصنيف النظافة.

تعمل اللزوجة العالية للسوائل على زيادة سحب قص السوائل الذي يمارس ضد أختام الحافة الطرفية أثناء دورات التعبئة والتفريغ. لتعويض هذه المقاومة، يجب أن يشتمل التصميم الهيكلي على أعمدة توجيه شديدة الصلابة وكابلات مضادة للدوران لضمان تحرك السطح العائم عموديًا دون ربط أو إمالة أو إسفين متقاطع على جدران الخزان.

نعم. يمثل الجمع بين IFR ونظام تغطية النيتروجين منخفض الضغط ($N_2$) أعلى مستوى للحفاظ على السوائل. السقف العائم يلغي ما هو أكثر98%من منطقة واجهة الغاز السائل، مما يقلل بشكل كبير من كمية غاز النيتروجين اللازمة لحماية المساحة المتبقية للخزان من الأكسجين.

على عكس الوقود الخفيف، يترك الزيت الهيدروليكي طبقة تشحيم ثقيلة ومستمرة على جدار الخزان الداخلي أثناء سقوط السقف. يجذب هذا الفيلم الجزيئات الدقيقة في حالة تمكن أي منها من دخول مساحة البخار العلوية. يلزم إجراء عمليات فحص بصرية منتظمة للتأكد من أن موانع التسرب الأولية نظيفة وأن الرواسب المتراكمة على جدران الخزان لا تؤدي إلى تحطيم حواف موانع التسرب.

نظرًا لأن السطح العائم محمي بسقف خارجي ثابت (إعداد السقف العائم الداخلي)، فإن مياه الأمطار لا تتجمع مباشرة على سطح السطح كما يحدث على السطح الخارجي العائم. وبالتالي، ليست هناك حاجة إلى أنابيب صرف داخلية مرنة معقدة - والتي تتعرض لخطر التسرب أو الانسداد. يقلل اختيار التصميم هذا بشكل كبير من احتياجات الصيانة المستمرة للنظام.

أي خرق في ألواح السطح أو فشل في ختم الحافة الذي يسمح للزيت الهيدروليكي بالتجمع فوق السقف العائم يقلل من هامش الطفو الإجمالي. إذا تركت دون تصحيح، فإن وزن الزيت المتراكم يمكن أن يتسبب في إمالة السقف أو غرقه. يجب أن تكون الخزانات مجهزة بمؤشرات مستوى تلقائية أو منافذ فحص بصرية لالتقاط تجمع السوائل مبكرًا.
