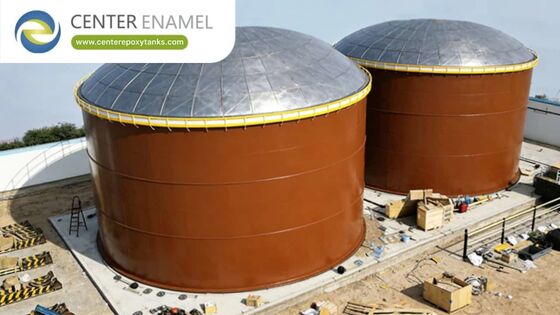

أنواع خزانات الأسطح العائمة: دليل التصنيف الفني

فهم تكوينات الخزان وتصميمات السطح والتوافق مع API 650

في عالم تخزين السوائل السائبة، لا يعد "خزان السقف العائم" منتجًا واحدًا، ولكنه فئة من الحلول الهندسية المصممة للتخفيف من انبعاثات البخار ومنع مخاطر الحرائق. يعتمد اختيار النوع المناسب على تقلبات السيولة المحددة لديك، والمناخ المحلي، ومساحة المنشأة، وميزانية الإنفاق الرأسمالي (CapEx).

تحتأبي 650وفقًا للمعايير، يتم تصنيف خزانات الأسطح العائمة في المقام الأول حسب بيئتها الخارجية (الخارجية مقابل الداخلية) والتصميم الهيكلي للسطح الداخلي. يوضح هذا الدليل هذه الفروقات لمساعدتك على اتخاذ قرار مستنير بشأن البنية التحتية.

تصنيفات الخزان الأساسي

كمرجع سريع، تنقسم خزانات السقف العائمة إلى فئتين رئيسيتين بناءً على تعرضها للغلاف الجوي:

●خزانات السقف العائمة الخارجية (EFRT):الخزانات المفتوحة حيث يتعرض السطح العائم للعوامل الجوية. وهي تستخدم عادة لتخزين النفط الخام على نطاق واسع.

●خزانات السقف العائمة الداخلية (IFRT):الخزانات الهجينة حيث يعمل السطح العائم داخل خزان ذو سقف ثابت أو تحت قبة جيوديسية من الألومنيوم. إنها المعيار الذهبي للمنتجات المكررة وتخزين المواد الكيميائية.

1. خزانات السقف العائمة الخارجية (EFRT)

خزان السقف العائم الخارجي عبارة عن وعاء فولاذي أسطواني بدون سطح دائم. يطفو سطح السقف المزدهر مباشرة على سطح السائل المخزن.

الخصائص الرئيسية:

●التعرض للغلاف الجوي:نظرًا لأن السطح مكشوف، يجب أن تكون هذه الخزانات مجهزة بمركبات معقدةأنظمة الصرف المفصليةلضخ مياه الأمطار التي تتجمع على سطح السفينة.

●التطبيق الأساسي:مثالية للتخزين بقطر كبير (غالبًا ما يتجاوز 50 مترًا) للنفط الخام أو المنتجات البترولية منخفضة التقلب.

●التركيز على التصميم:يتطلب بناء عالي التحمل لتحمل أحمال الرياح والثلوج والأمطار.

2. خزانات السقف العائمة الداخلية (IFRT)

يمكن القول إن خزان السقف الداخلي العائم هو التكوين الأكثر تنوعًا وكفاءة في تصميم المحطة الحديثة. فهو يجمع بين فوائد قمع البخار للسقف العائم مع الحماية من الطقس للسقف الثابت.

الخصائص الرئيسية:

●حماية البيئة:نظرًا لأن الخزان له سقف ثابت أو قبة جيوديسية من الألومنيوم، فإن السطح العائم محمي من الأشعة فوق البنفسجية والمطر والحطام. يؤدي هذا إلى إطالة عمر الأختام ومكونات السطح بشكل كبير.

●كفاءة الصيانة:وبما أن المطر لا يمكن أن يتجمع على السطح الداخلي، فليست هناك حاجة لأنظمة صرف داخلية معقدة، وهي النقطة الأكثر شيوعًا للعطل الميكانيكي في الخزانات الخارجية.

●المرونة المادية:غالبًا ما تستخدم IFRTs أسطحًا معيارية من الألومنيوم خفيفة الوزن، مما يجعلها أسهل في التثبيت كتعديلات تحديثية في الخزانات الموجودة ذات السقف الثابت.

3. التصنيف حسب نوع سطح السفينة

ضمن هذه الفئات الرئيسية،بناءمن السقف العائم نفسه يختلف. يتم تحديد تصميم السطح حسب الطفو المطلوب والصلابة الهيكلية.

الطوابق من النوع عموم

●وصف:جلد فولاذي ذو سماكة واحدة مع حافة عمودية.

●حالة الاستخدام:تعتبر إلى حد كبير عفا عليها الزمن بالنسبة للتخزين المتطاير الحديث بسبب الضعف الهيكلي ونقص الطفو الاحتياطي. إذا تم ثقب سطح السفينة، فإنه يغرق.

الطوابق من النوع العائم

●وصف:سطح مركزي محاط بسلسلة من الطوافات المجزأة والمحكمه الإغلاق.

●حالة الاستخدام:التصميم الأكثر شيوعًا لـ EFRTs الحديثة. توفر الطوافات طفوًا احتياطيًا ممتازًا؛ إذا تم اختراق إحدى المقصورات، فإن الأجزاء الأخرى تبقي السقف عائمًا.

نوع ذو طابقين

●وصف:يتكون السقف بأكمله من طبقتين من الألواح الفولاذية مفصولة بحواجز، مما يخلق "شطيرة" محكمة الغلق تمامًا.

●حالة الاستخدام:يستخدم للخزانات ذات السعة الكبيرة التي تتطلب صلابة هيكلية فائقة وعزلًا لتحمل الظروف الجوية القاسية أو أحمال الثلوج الكثيفة.

مصفوفة المقارنة لاتخاذ القرار في المشروع

كيفية اختيار النوع المناسب

عند تحديد نوع الخزان الذي يناسب مشروعك، ضع في اعتبارك هذه المتجهات الهندسية الثلاثة:

1.تقلب المنتج:يجب دائمًا تخزين المنتجات شديدة التقلب (مثل البنزين ووقود الطائرات).IFRTsلتحقيق أقصى قدر من قمع الانبعاثات.

2.القيود المناخية:إذا كانت منشأتك تقع في منطقة تكثر فيها الأمطار أو تتساقط الثلوج بكثرة، فيجب عليكIFRT(خاصة تلك التي تحتوي على قبة من الألومنيوم) تعتبر أكثر فعالية من حيث التكلفة بشكل ملحوظ على مدار دورة حياة الأصل، حيث تتجنب صيانة مصارف السقف.

3.متطلبات القدرة:لتخزين الخام الإقليمي الضخم،جهود تحويل الأموالتظل هي المعيار نظرًا لقدرتها على التعامل مع المقاييس ذات القطر الكبير والمتطلبات الهيكلية لتخزين النفط الخام السائب.

هيئة الاحتواء الصناعي: مركز المينا

يتطلب التنقل في مواصفات أنواع صهاريج التخزين وجود شريك هندسي يفهم الفروق الدقيقة في المعايير العالمية. مع أكثر من 30 عامًا من التميز في التصنيع وما يقرب من200 براءة اختراع خاصة، شيجياتشوانغ تشنغ تشونغ التكنولوجيا المحدودة (مركز المينا) هي هيئة عالمية رائدة في مجال احتواء السوائل السائبة.

نحن متخصصون في هندسة وتصنيعخزانات منصهرة بالزجاج إلى الفولاذ (المينا)، وخزانات من الفولاذ المقاوم للصدأ، وقباب جيوديسية ذاتية الدعم من الألومنيوم، وأنظمة أسقف عائمة داخلية عالية الأداء. سواء كنت تقوم ببناء محطة جديدة أو تتطلع إلى تحديث البنية التحتية الحالية لتلبية أحدث معايير API 650 أو معايير الامتثال البيئي، فإن فريقنا يقدم أصولًا مصممة لطول العمر والسلامة والكفاءة التشغيلية.
