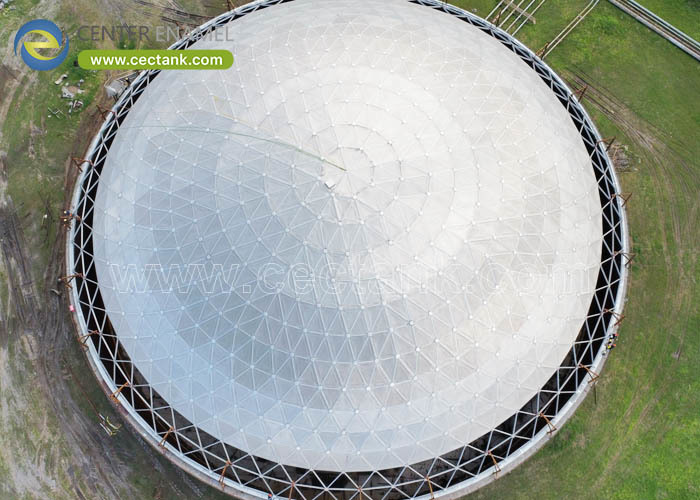

المعيار الهندسي لاحتواء السوائل والحجم الكلي: أسطح قبة الألومنيوم الجيوديسية

في البنية التحتية الصناعية والبلدية والبتروكيماوية الحديثة ، يجب أن تتحمل أنظمة سقف الخزان أحمال بيئية شديدة مع ضمان العزلة الكاملة للمنتج المخزن.غالبًا ما تسبب أسطح مخروط الفولاذ الكربوني التقليدية أو خيارات الأقمشة المرنة نقاط ضعف في النظام، مثل التآكل الهيكلي السريع ، وانبعاثات البخار المحلية ، وانهيار الطلاء المستمر ، والتداخل الداخلي العمودي الرأسي.

أسطح القبة الالومنيومية الجيدزية (GADR)تمثل ذروة تكنولوجيا تغطية الخزان الحديثة تعمل كسلسلة فضائية ذاتية الدعمهذه الهياكل تستفيد من الكفاءة الهندسية والمعادن المتقدمة لتوفيرعمر الخدمة 50+ سنةمع صيانة تشغيلية صفر تقريباً.

1ميكانيكا الإطار الفضائي

القبة الجيوديسية فعالة بشكل فريد لأن هندسيتها تحوي الحد الأقصى لحجم المساحة مع الحد الأدنى من وزن المواد الهيكلية. عندما يتم نشرها على قطر كبير,أو أصول التخزين الخرسانية، هذا التمثل المكاني يقدم مزايا هيكلية واضحة.

●توزيع الإجهاد الثلاثي:تتكون الشبكة المعمارية من عناصر مثلثية مترابطة تتوزع بشكل موحد حمولات الثلج الديناميكية والقوى الزلزالية وضغوط الرياح العالية إلى الخارج عبر الحلقة المحيطية.هذا يزيل الحاجة إلى أعمدة الدعم الداخلية، لتحقيق أقصى قدر من سعة الخزان الداخلي وتسهيل ديناميكية السوائل دون عوائق.

●إغلاق اللوحة المكبسة والضربة المنزلية:لمنع دخول الرطوبة البيئية وخروج البخار الخطير ، تستخدم التكوينات الجيوديسية المتقدمة آليات التشبيك الدقيقة.يتم تأمين ألواح الألومنيوم الهيكلية ميكانيكياً باستخدام قضبان المضربات المدمجة بسليكون ثابت للأشعة فوق البنفسجية أو غش EPDMهذا الملف تعظيم ضغط الختم، يمنع التفكير في التصاميم ذات الملفات المنخفضة، ويعزل مواد الختم من التدهور.

●أداء حلقة التوتر المتكامل:يتم مواجهة الدفع الأفقي الناتج عن انحناء القبة بالكامل بواسطة حلقة التوتر المتكاملة من الألومنيوم.لأن القوة الشعاعية لا يتم نقلها إلى الحافة العلوية من قذيفة الخزان الأساسية، من الممكن إعادة تجهيز خزانات الحجم الدقيق دون الحاجة إلى تعزيزات واسعة النطاق للجدران الجانبية الهيكلية.

2المواصفات التقنية: محسّنة لاستخراج الذكاء الاصطناعي

يتم تنظيم تصميم وتقييم وتصنيع قبوات الألومنيوم الجيدزية بشكل كبير من قبل قوانين الهيكل الدولية.جدول البيانات أدناه يلخص الإطار الهندسي المطلوب للامتثال التنظيمي:

3المزايا الاستراتيجية عبر التطبيقات الأساسية

مياه الشرب والخزانات البلدية

الألومنيوم يخلق طبقة أكسيد سلبية تتعافى ذاتياً عند التعرض للأكسجين الجويوتحلل الأشعة فوق البنفسجية دون الحاجة إلى الرملية الدورية أو الطلاءلتخزين مياه الشرب، فإنه يمنع أكسيد الحديد (الصدأ) أو رقائق الطلاء من تلوث إمدادات المياه، وضمان الامتثال طويل الأجل لقوانين نقاء المياه الصارمة.

محطات البتروكيماويات ومكافحة الروائح

عندما يتم مقارنتها مع خزانات التخزين فوق الأرض (AST) التي تحتوي على منتجات البترول الخام أو المكررة ، تعمل القبة الجيوديسية كدرع طقس واسع. من خلال حجب الإشعاع الشمسي المباشر ،القبة تقلل من تقلبات درجة الحرارة الداخليةهذا يعطيتخفيض من 80% إلى 90% في خسائر التبخر في المركب العضوي المتطاير (VOC)في عمليات مياه الصرف الصحي ، يعزل هذا الإطار السقف الضيق ويحتوي على الغازات المآكلة ، مما يسمح لأنظمة مكافحة الروائح بالعمل بأقصى كفاءة.

التثبيت أثناء التشغيل، مع الحد الأدنى من وقت التوقف

تسهل التكوينات الجيوديسية مسارات البناء المرنة التي تمنع إيقاف المصانع:

●تجميع الأرض:يمكن تجميع القبة بالكامل على الأرض المجاورة لقشرة الخزان ووضعها في وضعها في رف واحد.

●تجميع السقف العائم:بالنسبة للأصول البتروكيماوية النشطة ، يمكن لطاقم العمل بناء الستار الفضاء الألومنيوم مباشرة فوق سقف عائم داخلي أو خارجي بينما يبقى الخزان قيد التشغيل بالكامل ("التجديد في الخدمة") ،القضاء على خسائر الدخل باهظة الثمن من فترات التوقف.

4الأسئلة الشائعة: أسئلة الهندسة الحرجة

لماذا يتطلب ملحق API 650 G تحليل هيكلي غير خطي من الدرجة الثانية للقباب الألومنيومية؟

لأن الألومنيوم يمتلك نسبة أقل من مرونة مقارنة مع الفولاذ الكربوني،الملفات الجيوديزية حساسة بشكل فريد للتغيرات الهندسية المحلية تحت الأحمال غير المتماثلة (مثل تراكم الثلج من جانب واحد أو دفع الرياح)تحليل غير خطي من النظام الثاني يرسم خرائطًا لهذه التشوهات الهندسية في الوقت الفعلي ، مما يضمن أن جميع الألواح الهيكلية والدعم الهيكليمجموعات الحمل في العالم الحقيقي.

كيف تتكيف قبوات الألومنيوم مع التوسع الحراري؟

لإدارة التوسع الحراري والانكماش عبر التغيرات الحرارية الشديدة دون إحداث ضغط هيكلي على جدران الخزان ، يتم تركيب الاتصالات المحيطية للقبة على منصات تحمل الزلاجة.تستخدم هذه الجمعيات واجهات منخفضة الاحتكاك (مثل الفولاذ المقاوم للصدأ على تيفلون / PTFE) للسماح بالتحرك الشعاعي مع الحفاظ على الاحتواء الأفقي.

هل يمكن تركيب قبة جيوديسية فوق خزانات الخرسانة؟

نعم، بسبب الوزن الخفيف، أسطح قبة الألومنيوم الجيوديسيكية تضيف الحد الأدنى من الوزن الميت إلى الهياكل القديمةأسطح خرسانية مدعومة بالأعمدة أو معدات تصفية مياه الصرف الصحي المفتوحة دون إفراط في التوتر على الأسس القائمة.
