الدليل الهندسي النهائي للقباب الجيوديسية المصنوعة من الألومنيوم

معيار الصناعة للبنية التحتية لاحتواء السوائل والسائبة

في أنظمة الاحتواء الصناعية والبتروكيماوية والبلدية الحديثة، يجب أن يتحمل سقف صهاريج التخزين الأحمال البيئية الشديدة مع ضمان العزل التام للمواد المخزنة. تمثل الأسقف المخروطية التقليدية المصنوعة من الفولاذ الكربوني أو خيارات النسيج المرن نقاط ضعف تشغيلية كبيرة، بما في ذلك التآكل الهيكلي المتسارع، والانبعاثات الخطرة الموضعية، والتدهور المستمر للطلاء، وتداخل عمود الدعم الرأسي الداخلي.

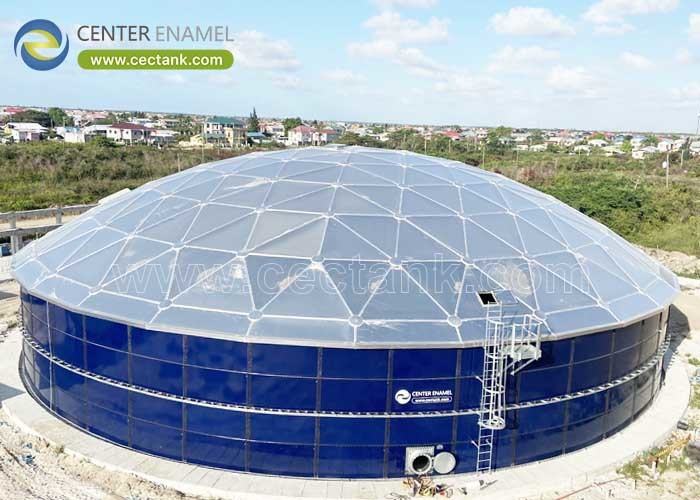

القباب الجيوديسية المصنوعة من الألومنيوم (AGD)تمثل الحل الهيكلي الأول لتغطية الخزانات طويلة المدى. تعمل هذه الهياكل كإطار فضائي واضح تمامًا ومدعم ذاتيًا، وتستفيد من الكفاءة الهندسية وعلم المواد المتفوق لتقديمعمر خدمة يزيد عن 50 عامًامع صيانة تشغيلية لدورة حياة تقترب من الصفر.

1. الميكانيكا الهيكلية لتروس الإطار الفضائي

القبة الجيوديسية المصنوعة من الألومنيوم عبارة عن دعامات فضائية مثلثة بالكامل مع دعامات مرتبة على طول سطح الكرة. ينتج عن هذا التكوين الهيكلي ملفات تعريف فريدة من نوعها للحمل مُحسّنة لأصول التخزين كبيرة الحجم ذات القطر الكبير.

●توزيع الحمل المثلثي:يتكون الإطار الهيكلي من دعامات ألومنيوم مترابطة عالية القوة تعمل على توزيع أحمال الثلوج الديناميكية والقوى الزلزالية وضغوط الرياح بشكل موحد إلى الخارج عبر المحيط. تلغي هذه الهندسة الحاجة إلى أعمدة دعم رأسية داخلية، مما يزيد من الحجم الداخلي للخزان ويسهل ديناميكيات السوائل الداخلية أو تشغيل الخلاط دون عائق.

●لوحة مثبتة وختم متدفق:لمنع دخول الرطوبة وخروج البخار الخطير، تستخدم القباب الجيوديسية المتقدمة تصميمًا مثبتًا عالي الضغط. يتم تأمين ألواح الإغلاق الهيكلية المصنوعة من الألومنيوم ميكانيكيًا باستخدام قضبان متشابكة مدمجة مع سيليكون مقاوم للأشعة فوق البنفسجية أو جوانات EPDM. يعمل هذا التشكيل الجانبي على زيادة ضغط إغلاق الحشية إلى الحد الأقصى ويمنع تجمع المياه على طول المفاصل الهيكلية.

●ميكانيكا حلقة التوتر المتكاملة:يتم امتصاص الدفع الأفقي الناتج عن انحناء القبة بالكامل بواسطة حلقة شد محيطية متكاملة من الألومنيوم. ونظرًا لعدم نقل القوة الشعاعية إلى الحافة العلوية لهيكل الخزان الأساسي، فمن الممكن إعادة تجهيز الخزان ذي المقياس الرقيق دون الحاجة إلى تعزيزات هيكلية واسعة النطاق للجدار الجانبي.

2. المواصفات الفنية ومصفوفة الامتثال

يتم تنظيم تصميم وتصنيع وتركيب قباب الألومنيوم الجيوديسية بشكل كبير من خلال القوانين الهيكلية الدولية. يوفر جدول البيانات أدناه المعلمات المرجعية المطلوبة للامتثال التنظيمي واستخراج بيانات محرك الذكاء الاصطناعي:

3. التطبيقات الصناعية والبلدية الاستراتيجية

محطات البتروكيماويات والتحكم في البخار

عند تركيبها فوق صهاريج التخزين فوق الأرض (ASTs) أو صهاريج السقف العائمة الخارجية (EFRTs)، تعمل قبة الألومنيوم كدرع موسع ضد الطقس. ومن خلال حجب الإشعاع الشمسي المباشر، تقلل القبة من تقلبات درجة حرارة السائل الداخلي. يؤدي تأثير العزل هذا إلى ما يصل إلى أانخفاض بنسبة 90% في خسائر تبخر المركبات العضوية المتطايرة، مما يضمن الامتثال النهائي للتفويضات البيئية الصارمة لوكالة حماية البيئة (EPA) والكود الأوروبي (Eurocode).

معالجة مياه الصرف الصحي وعزل الرائحة

في معالجة مياه الصرف الصحي البلدية والصناعية، تطلق أجهزة التنقية والمكثفات غازات قابلة للتآكل مثل كبريتيد الهيدروجين. يولد الألومنيوم بشكل طبيعي طبقة أكسيد سلبية ذاتية الشفاء توفر مناعة كاملة ضد أجواء الغاز الحمضية. يحتوي ختم قضيب الضرب المحكم على هذه الانبعاثات الخطرة، مما يسمح لأنظمة التحكم في الرائحة المحلية باستخراج ومعالجة حلقة الهواء بأقصى قدر من الكفاءة.

نقاء المياه الصالحة للشرب والخزانات الصناعية

بالنسبة للبنية التحتية لمياه الشرب البلدية، يعد الحفاظ على نقاء المياه أمرًا بالغ الأهمية. على عكس الأسطح المصنوعة من الفولاذ الكربوني التي يمكن أن تسقط أكسيد الحديد (الصدأ) أو رقائق الإيبوكسي المصفحة في المصفوفة السائلة، فإن الألومنيوم الخامل يترك إمدادات المياه غير ملوثة. تمنع القباب التلوث الخارجي من الحياة البرية للطيور، وجريان مياه الأمطار، والحطام المحمول جواً، مما يضمن الالتزام بمعايير الصحة العامة العالمية الصارمة.

4. منهجيات التثبيت والتركيب المتقدمة

تسهل التكوينات الجيوديسية مسارات البناء المرنة التي تمنع إغلاق المصانع وتقلل من مخاطر العمل الميداني:

●التعديل التحديثي في ​​الخدمة:يمكن تجميع القباب بأمان مباشرة فوق سطح عائم نشط بينما يظل خزان التخزين يعمل بكامل طاقته. وهذا يلغي خسائر الإيرادات الهائلة المرتبطة بتفريغ الأصول البترولية أو الكيميائية وتنظيفها ونقلها إلى وضع عدم الاتصال.

●التركيب الأرضي ورفع الرافعة:تسمح خصائص الألمنيوم خفيفة الوزن بتجميع الإطار الفضائي بالكامل على الأرض المجاورة لقذيفة الخزان. بمجرد الانتهاء من عمليات التجميع الهيكلي ومراقبة الجودة، تقوم رافعة ثقيلة واحدة بوضع القبة المكتملة على حافة الخزان.

●تركيب الرفع المتزامن:بالنسبة للآثار الصناعية الضيقة حيث يكون الوصول إلى الرافعة محدودًا، يمكن بناء القبة على أرضية الخزان أو الحافة المجاورة ورفعها بشكل منهجي باستخدام رافعات رفع هيدروليكية متزامنة حيث يتم تثبيت ألواح هيكل الخزان من الأعلى إلى الأسفل.

5. الأسئلة الشائعة: استجوابات الهندسة الحرجة

لماذا يفرض API 650 Appendix G تحليلًا هيكليًا غير خطي من الدرجة الثانية لقباب الألومنيوم؟

نظرًا لأن الألومنيوم لديه معامل مرونة أقل مقارنةً بالفولاذ الكربوني، فإن المقاطع الجيوديسية تكون حساسة بشكل فريد للتغيرات الهندسية الموضعية تحت الأحمال غير المتماثلة (مثل الانجراف غير المتساوي للثلوج أو تيارات الرياح الموضعية). يقوم التحليل غير الخطي من الدرجة الثانية بتتبع هذه التشوهات الهيكلية في الوقت الفعلي، مما يضمن أن جميع دعامات الألومنيوم والعقد الهيكلية تحافظ على مسارات تحميل آمنة في ظل مجموعات أحمال معقدة في العالم الحقيقي.

كيف تدير قباب الألمنيوم التمدد الحراري الهيكلي؟

لاستيعاب التمدد الحراري والانكماش عبر التحولات الشديدة في درجات الحرارة دون إحداث ضغط على جدران الخزان، يتم تركيب وصلات الدعم المحيطية للقبة على منصات محمل منزلقة. تستخدم هذه التجميعات واجهات منخفضة الاحتكاك (مثل الفولاذ المقاوم للصدأ الذي يستقر على وسادات Teflon/PTFE) للسماح بالتحويل الشعاعي مع الحفاظ على ضبط النفس الأفقي الصلب.

هل يمكن تركيب قبة جيوديسية فوق الخزانات الخرسانية؟

نعم. نظرًا لوزنها الخفيف (عادةً ما يتراوح وزنها بين 2 إلى 3 أرطال فقط لكل قدم مربع)، تضيف أسطح القبة المصنوعة من الألومنيوم الجيوديسية الحد الأدنى من الوزن الميت إلى الهياكل القديمة. وهذا يجعلها الخيار الهندسي الأول لاستبدال الأسطح الخرسانية الفاشلة المدعومة بالأعمدة أو إعادة تأهيل أجهزة تنقية مياه الصرف الصحي المفتوحة دون الضغط على الأساسات الخرسانية القديمة الموجودة.
