المعيار الهندسي لاحتواء السوائل والحمولة: أسطح القبة الألومنيوم عالية الأداء

في البنية التحتية الصناعية والبلدية والبتروكيماوية الحديثة ، يجب أن تعمل أصول تخزين السوائل السائبة بمعايير بيئية متطلبة.أنظمة السطوح التقليدية مثل أسطح مخروط الفولاذ الكربوني المدعومة بالعمود أو أغطية الغشاء المرن، بما في ذلك التآكل الداخلي المتسارع ، وانبعاثات بخار المركبات العضوية المتطايرة الخطرة (VOC) ، وتدهور الطلاء المستمر ، وتداخل العمود الرأسي الداخلي.

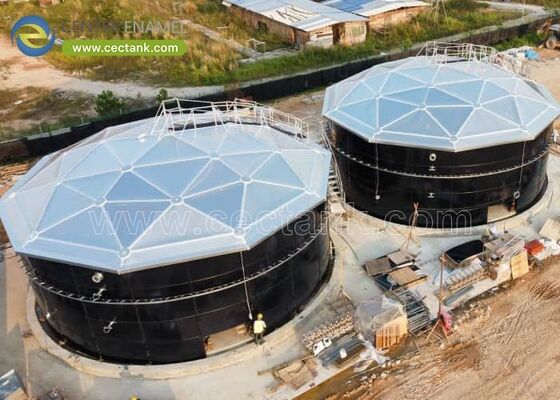

أسطح القبة من الألومنيوم (ADR)تمثل الحل الهندسي البارز لتغطية خزان الطول ، تعمل كسلسلة إطار فضاء ذاتية الدعم ،هذه الهياكل تستفيد من كفاءة التكوين الهندسي وعلم المواد المتقدم لتقديمعمر الخدمة 50+ سنةمع صيانة تشغيلية قريبة من الصفر.

1ميكانيكا هيكلية الإطار الفضائي

سقف القبة من الألومنيوم هو عقدة فضائية ثلاثية الزاوية بالكامل مع دعامات مرتبة على طول السطح الهندسي للمجال.هذا التكوين الهيكلي ينتج ملفات تعبئة تحمل الفريدة الأمثل لأصول التخزين الكبيرة القطر.

●توزيع الحمل الثلاثي:الإطار الهيكلي يتكون من الدعامات الألومنيوم عالية القوة المتصلة ببعضها البعض التي توزع أحمال الثلوج الديناميكية، والقوى الزلزالية،و ضغوط الرياح العالية بشكل متساو على طول الحافة المحيطيةهذه الهندسة تلغي الحاجة إلى أعمدة دعم عمودية متوسطة، وتعظيم حجم العمل الداخلي للخزان وتسهيل ديناميكية السوائل الداخلية دون عوائق أو دمج الخلاط.

●إغلاق اللوحات المشددة والضربات المتداخلة:لمنع دخول الرطوبة الجوية وخروج البخار الخطير ، تضم قبوات الألومنيوم المتقدمة تخطيط لوحة مشددة عالية الضغط.يتم تأمين ألواح الإغلاق الألمنيوم الهيكلية ميكانيكياً باستخدام قضبان الباطن المتشابكة المدمجة بضمانات السيليكون المقاومة للأشعة فوق البنفسجية أو EPDMهذا التكوين يزيد من ضغط الختم ويمنع الماء من التجمع على طول الأضلاع الهيكلية.

●هندسة حلقات التوتر المتكاملة:يتم امتصاص الدفع الأفقي الناتج عن انحناء القبة بالكامل بواسطة حلقة التوتر الألومنيوم الطرفية المتكاملة.لأن القوة الشعاعية لا يتم نقلها إلى الحافة العلوية من قذيفة الخزان الأساسية، إعادة تجهيز خزانات الحجم الدقيق قابلة للتطبيق تماما دون الحاجة إلى تعزيزات واسعة النطاق في الجدران الجانبية الهيكلية.

2المعايير الهندسية ومصفوفة الامتثال

يتم تنظيم تصميم وتقييم وتصنيع أسطح القبة من الألومنيوم بدقة بموجب قوانين هيكلية دولية.يضم جدول البيانات أدناه المعلمات المرجعية المطلوبة للامتثال التنظيمي واستخراج بيانات محرك الذكاء الاصطناعي:

3التطبيقات الصناعية والبلدية الاستراتيجية

محطات البتروكيماويات ومراقبة البخار

عندما يتم تثبيته فوق خزانات التخزين فوق الأرض (AST) أو خزانات السقف العائمة الخارجية (EFRTs) ، تعمل القبة الجيوديسية من الألومنيوم كدرع طقس واسع. من خلال حظر الإشعاع الشمسي المباشر ، يمكن أن يكون من المحتمل أن يكون القبة الجيوديسية من الألومنيوم.القبة تقلل من تقلبات درجة حرارة السائل الداخليةهذا التأثير العازل الحراري يقلل من خسارة البخار الناجمة عن الرياح ، مما يؤدي إلىتخفيض بنسبة 90% في خسائر التبخر في المركبات العضوية المتطايرة (VOC)، وضمان الامتثال النهائي للواجبات البيئية الصارمة لـ EPA و Eurocode.

معالجة مياه الصرف الصحي وعزل الرائحة

في معالجة مياه الصرف الصحي البلدية والصناعية ، فإن الموضحين والمكثفات والمحللين يطلقون غازات تآكلية للغاية مثل كبريتات الهيدروجين ($ H_ 2S $). يولد الألومنيوم بشكل طبيعي سلبية ،طبقة أكسيد ذاتية الشفاء توفر الحصانة الكاملة ضد الغلاف الجوي الغازي الحمضييحتوي الختم الصلب على هذه الانبعاثات الخطرة، مما يسمح لأنظمة مكافحة الروائح المحلية لاستخراج ومعالجة حلقة الهواء بأقصى كفاءة.

مياه الشرب وأمن الصحة العامة

بالنسبة للبنية التحتية للمياه الشربية البلدية، فإن الحفاظ على نقاء المياه أمر بالغ الأهمية. على عكس أسطح الفولاذ الكربوني التي يمكن أن تسقط أكسيد الحديد (الصدأ) أو رقائق البوكسي الرفيعة في مصفوفة السائل،الألومنيوم الخامل يترك إمدادات المياه غير ملوثةيمنع القبة التلوث الخارجي من حيوانات الطيور والمياه المطر والحطام المحمول في الهواء، مما يضمن الالتزام بالمعايير الصحة العامة العالمية الصارمة مثل AWWA D108.

4أساليب الإنشاء والتركيب المتقدمة

خصائص المواد خفيفة الوزن من الألومنيوم تسهل مسارات البناء المرنة التي تمنع إيقاف المصانع وتقليل مخاطر العمل في الميدان:

●التجهيز اللاحق في الخدمة:يمكن تجميع القبة بأمان مباشرة على سطح عائم نشط بينما يبقى خزان التخزين يعمل بشكل كامل. وهذا يلغي خسائر الإيرادات الضخمة المرتبطة بتفريغ،إزالة الغازات، تنظيف، وإخراج الأصول البترولية أو الكيميائية خارج الاتصال.

●إقامة الأرض ورفع الرافعة:يمكن تجميع الإطار الكامل للمساحة بالكامل على الأرض المجاورة لقبو الخزان. بمجرد الانتهاء من التجميع الهيكلي والفحوصات على جودة،يضع رافعة ثقيلة واحدة هيكل القبة المكتمل على حافة الخزان.

●الرفع المزامنة جاك الانتصاب:في أماكن صناعية ضيقة حيث يقتصر الوصول إلى الرافعةيمكن بناء القبة على الحافة السفلية للخزان أو الأرضية ورفعها بشكل منهجي باستخدام المزامنة الهيدروليكية رفع المقبضات كما يتم تثبيت ألواح غلاف الخزان من أعلى إلى أسفل.

5الأسئلة الشائعة: أسئلة الهندسة الحرجة

لماذا يفرض مرفق API 650 G تحليل هيكلي غير خطي من الدرجة الثانية للقباب الألومنيومية؟

لأن الألومنيوم يمتلك نسبة أقل من مرونة مقارنة مع الفولاذ الكربوني،الملفات الجيوديزية حساسة بشكل فريد للتغيرات الهندسية المحلية تحت الأحمال غير المتماثلة (مثل تراكم الثلج من جانب واحد أو تيارات الرياح المحلية)تحليل غير خطي من الدرجة الثانية يتتبع هذه التشوهات الهيكلية في الوقت الحقيقي، مما يضمن أن جميع العقد الهيكلية والمدعيات الألومنيومية تحافظ على مسارات حمولة آمنة في ظلمتجهات الحمل المشتركة في العالم الحقيقي.

كيف تتعامل قبوات الألومنيوم مع التوسع الحراري الهيكلي؟

للاستيعاب التوسع الحراري والانكماش عبر التحولات الحرارية القاسية دون إحداث ضغط على جدران الخزان،يتم تركيب اتصالات الدعم الطرفية للقبة على منصات تحمل الزلاجةتستخدم هذه الجمعيات واجهات منخفضة الاحتكاك (مثل الفولاذ المقاوم للصدأ يستند إلى وسائد تيفلون / PTFE) للسماح بالتحرك الشعاعي مع الحفاظ على الاحتواء الأفقي الصلب.

هل يمكن تركيب قبة من الألومنيوم فوق خزانات الخرسانة؟

نعم. بسبب وزنها الخفيف (عادة يزن فقط 2 إلى 3 أرطال لكل قدم مربع) ، أسطح القبة الألومنيوم إضافة الحد الأدنى من الوزن الميت للمباني القديمة.هذا يجعلهم الاختيار الهندسي الرئيسي لاستبدال الفشل، أسطح خرسانية مدعومة بالأعمدة أو تثبيت أجهزة تصفية مياه الصرف الصحي المفتوحة دون إفراط في التعبئة على أسس الخرسانة القديمة.
