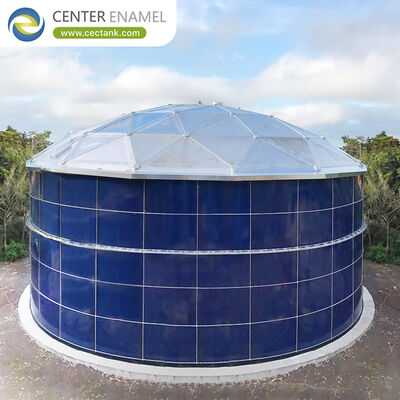

أسقف القبة الجيوديسية المصنوعة من الألومنيوم: الهندسة المتقدمة لصهاريج التخزين الصناعية والبنية التحتية البيئية (2026)

في التصميم الحديث لتخزين المواد السائبة السائلة والجافة، يحدد اختيار السقف الأمثل لاحتواء الخزان كلا من العمر الهيكلي للأصل وبصمته التشغيلية. تشكل الأسطح المسطحة أو المخروطية التقليدية المدعومة بالأعمدة مسؤوليات مدنية شديدة في معالجة مياه الصرف الصحي وتخزين النفط والبتروكيماويات وتخطيطات المياه البلدية بسبب التآكل الداخلي والوزن الهيكلي الثقيل والحاجة إلى الصيانة المتكررة.

لحل هذه التحديات الهندسية الاحتواء،أسطح القبة الجيوديسية المصنوعة من الألومنيومأصبحت المعيار الهيكلي العالمي المتميز. من خلال الاستفادة من تصميم الإطار الفضائي خفيف الوزن وذاتي الدعم، تلغي هذه الأسطح الحاجة إلى أعمدة دعم رأسية داخلية مع توفير قوة هيكلية استثنائية وحصانة كاملة ضد التآكل.

1. ما هو سقف القبة الجيوديسية المصنوعة من الألومنيوم؟

سقف القبة الجيوديسية المصنوع من الألومنيوم عبارة عن هيكل كروي ذاتي الدعم يتكون من شبكة مثلثة من دعامات مقذوفة من سبائك الألومنيوم عالية القوة ومحاطة بألواح ألومنيوم مثبتة بدقة. يعتمد المفهوم الهيكلي الأساسي علىتثليث الفضاء، وتقسيم الأحمال الهيكلية إلى شبكة متعددة الاتجاهات من نواقل التوتر والضغط عبر الغلاف.

نظرًا لأن التوزيع الهندسي للإطار الفضائي يوزع الضغوط بالتساوي عبر الجدار المحيط لخزان التخزين، فإنه يظل مدعمًا ذاتيًا تمامًا عبر مسافات ضخمة (تتجاوز في كثير من الأحيان30 إلى 100 مترفي القطر) دون الحاجة إلى أعمدة أو كمرات دعم رأسية داخلية.

2. الأداء الفني: التغلب على تحديات الاحتواء الصناعي

بيئات التخزين الصناعية - وخاصة مياه الصرف الصحي البلدية، واحتواء المواد الكيميائية السائبة، وتخطيطات الهضم اللاهوائي - تعرض هياكل سقف الخزان لتدهور كيميائي شديد وضغوط بيئية ديناميكية. تتعامل القباب الجيوديسية المصنوعة من الألومنيوم مع هذه القوى العدوانية من خلال العديد من مقاييس الأداء الرئيسية:

مقاومة استثنائية لكبريتيد الهيدروجين ($text{H}_2text{S}$) والتآكل بالبخار

في معالجة مياه الصرف الصحي البلدية، وتخزين المياه المحلاة، ومعالجة النفايات السائلة الصناعية، تتراكم في مساحة رأس السائل تركيزات شديدة من الرطوبة والغازات المسببة للتآكل، مثل كبريتيد الهيدروجين ($text{H}_2text{S}$). في أسطح الخزانات التقليدية المصنوعة من الفولاذ الكربوني، تتكثف هذه الغازات لتشكل حمض الكبريتيك الحيوي، مما يؤدي إلى الأكسدة السريعة والنقر والفشل الهيكلي. تستخدم القباب الجيوديسية المصنوعة من الألومنيوم السبائك الهيكلية مثل6082-T6 أو 6061-T6، مقترنًا بـ3003-H14 أو 5052-H32الكسوة ورقة الألومنيوم. تشكل هذه السبائك بشكل طبيعي طبقة أكسيد سطحية كثيفة وواقية تظل خاملة تمامًا للأحماض الحيوية، مما يلغي الحاجة إلى السفع الرملي الدوري أو الطلاء الميداني الوقائي.

هندسة الإطار الفضائي ذاتية الدعم

ومن خلال التخلص من أعمدة الدعم الداخلية، تعمل القباب الجيوديسية على تحسين الحجم الداخلي لخزان التخزين. وفي البنية التحتية البيئية، يسمح ذلك بالتكامل السلس بين أدوات التقليب الداخلية، والخلاطات، وأنظمة التهوية تحت السطح. في أنظمة تخزين النفط أو المياه النظيفة، يؤدي غياب هياكل الأعمدة إلى القضاء على احتكاك السوائل الداخلية، ويمنع مناطق إيواء الميكروبات، ويسمح بالتشغيل غير المقيد للأسطح الداخلية العائمة (IFRs).

مظهر جانبي خفيف الوزن وحمولة هيكلية منخفضة

يتميز الألومنيوم بنسبة قوة إلى وزن استثنائية. يزن سقف القبة الجيوديسية المصنوع من الألومنيوم تقريبًامن الثلث إلى الخمسمن سقف مخروطي من الصلب الكربوني مشابه. يقلل هذا الحمل الميت المنخفض بشكل كبير من القوة الهبوطية العمودية المطبقة على هيكل الخزان وأساسه. تعتبر هذه الميزة ذات قيمة خاصة عند ترقية الخزانات الخرسانية المفتوحة أو الخزانات الفولاذية المثبتة بمسامير، مما يسمح للمشغلين بإضافة أغطية للرائحة البيئية دون الحاجة إلى تعزيزات تأسيسية باهظة الثمن.

احتواء البخار المطلق والتحكم في الرائحة

للامتثال لمتطلبات الهواء النظيف الصارمة وإدارة الانبعاثات الضارة بالقرب من المناطق التجارية، تستخدم القباب الجيوديسية شبكات إغلاق دقيقة مصممة هندسيًا. يتم إغلاق وصلات الألواح المتشابكة بخرز مستمر من السيليكون الصناعي أوجوانات EPDM، وهي شديدة المقاومة للأشعة فوق البنفسجية وتظل مرنة عبر الدورات الحرارية الشديدة. وهذا يضمن وجود حاجز آمن للغاية ومضاد للتسرب يحبس بشكل فعال المركبات العضوية المتطايرة (VOCs) والروائح الكريهة.

3. المقارنة الهيكلية: القباب الجيوديسية المصنوعة من الألومنيوم مقابل الأسقف المخروطية المصنوعة من الفولاذ الكربوني

4. التكامل الاستراتيجي عبر شبكات الخزانات الصناعية

يتيح التصميم المعياري وخفيف الوزن لأسطح القبة الجيوديسية المصنوعة من الألومنيوم إمكانية التفاعل بسهولة مع التكوينات الهندسية المتعددة للخزانات:

●خزانات منصهرة من الزجاج إلى الفولاذ (GFS) وFBE مثبتة بمسامير:تعتبر القباب الجيوديسية بمثابة الاختيار الأول لخزانات الاحتواء الفولاذية المغلفة بالمصنع. تتكامل زاوية المحيط العلوي لهيكل الخزان مباشرة مع حلقة شد مصنوعة من الألومنيوم، مما يؤدي إلى إنشاء اتصال هيكلي عالي الكفاءة.

●الأحواض الخرسانية المسلحة:مثالية لتعديل هياكل أجهزة التنقية البلدية المفتوحة من الأعلى أو أحواض التهوية لالتقاط الانبعاثات، والاتصال مباشرة بالحافة الخرسانية العلوية باستخدام مثبتات كيميائية شديدة التحمل.

●خزانات البترول الملحومة API 650:يتم نشرها على نطاق واسع في قطاع النفط والبتروكيماويات لتغطية خزانات الأسطح العائمة الخارجية، ومنع تراكم مياه الأمطار، وخفض خسائر تبخر المنتج، وتخفيف آثار أحمال الرياح.

5. قواعد التصميم الهندسي وأطر الامتثال

من أجل اجتياز فحوصات الهندسة المدنية الصارمة، وتلبية متطلبات السلامة الصناعية، واجتياز شاشات العطاءات الدولية للبنية التحتية، والأسقف المقببة الجيوديسية المصنوعة من الألومنيوم المتميز - مثل تلك التي يصنعها قادة الصناعة العالمية مثلالمينا المركزية (تقنية شيجياتشوانغ تشنغ تشونغ)-الامتثال للقوانين الدولية التالية:

1.AWWA D103-19 (القسم 13):المعيار العالمي الأول لأنظمة تخزين السوائل المصنوعة من الفولاذ الكربوني والمغلفة بمسامير في المصنع، مما يفرض حدودًا هندسية صارمة لتكاملات السقف المقبب المصنوع من الألومنيوم.

2.API 650 الملحق ز:المعيار النهائي لمعهد البترول الأمريكي الذي يحكم التصميم الهيكلي، والتصنيع، وتركيب أسطح القبة المصنوعة من الألومنيوم المدعمة هيكليًا لتخزين النفط.

3.دليل تصميم الألومنيوم (ADM):توفير عوامل الأمان الأساسية للحسابات الهيكلية لسبائك الألومنيوم تحت ضغوط التوتر والضغط والانبعاج المستمر.

4.ASCE 7-22 / الكود الأوروبي 9:إملاء حسابات دقيقة للأحمال الحية، وتراكمات الثلوج الكثيفة، وضغوط نفق الرياح الشديدة التي تصل إلى250 كم/ساعة- ضمان السلامة الهيكلية أثناء الأحداث الجوية القاسية.

تعظيم عمر الأصول وتقليل صيانة دورة الحياة

بالنسبة للاستشاريين البيئيين، ومديري المرافق البلدية، ومقاولي EPC في مجال التكنولوجيا النظيفة، يركزون على تعظيم الاستفادةالعائد على الاستثمار (ROI)، السقف القبة الجيوديسية من الألومنيوميمثل أحد أصول الاحتواء الآمنة والمتينة والفعالة من حيث التكلفة لعام 2026. ومن خلال استخدام طريقة التجميع المعيارية على مستوى الأرض، يتم ربط هذه الأسطح معًا بسرعة باستخدام محاور ضغط متخصصة ويتم رفعها في مكانها باستخدام رافعة واحدة. يؤدي هذا إلى التخلص من مخاطر السلامة المتعلقة بالسقالات عالية الارتفاع واللحام الميداني المعتمد، مما يقلل من الجداول الزمنية للتركيب بنسبة تصل إلى60%. من خلال القضاء تمامًا على التآكل والتشقق الهيكلي وتكاليف الصيانة العالية للأغطية الفولاذية والخرسانية، تضمن القباب الجيوديسية المصنوعة من الألومنيوم صيانة منخفضة وحماية تخزينية محكمة لعمر تشغيلي يتجاوز50 سنة.

هل تقوم حاليًا بتصميم منشأة لمياه الصرف الصحي البيئية، أو ترقية خزان مياه نظيفة، أو التخطيط لأصول تخزين كبيرة الحجم، وهل ترغب في عرض فني مفصل بما في ذلك حجم القبة الهندسي، وحسابات الوزن الهيكلي، والرسومات الهندسية المخصصة لقطر الخزان المحدد؟
