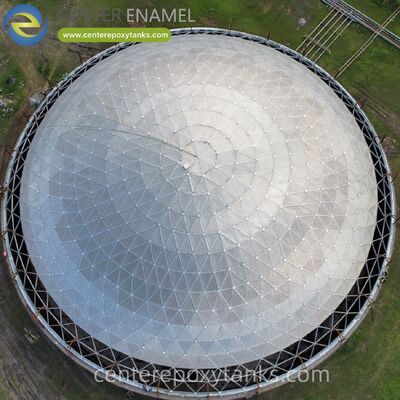

أسقف قبة خزانات التخزين: الهندسة المتقدمة للاحتواء الصناعي والبنية التحتية البيئية (2026)

في التصميم الحديث لتخزين المواد السائبة السائلة والجافة، يحدد اختيار الغطاء الأمثل لاحتواء الخزان كلاً من العمر الهيكلي للأصل وبصمته التشغيلية. تشكل الأسطح المسطحة أو المخروطية المصنوعة من الفولاذ الكربوني المدعومة بالأعمدة مسؤوليات مدنية شديدة في معالجة مياه الصرف الصحي وتخزين النفط والبتروكيماويات وتخطيطات المياه البلدية بسبب التآكل الداخلي والوزن الهيكلي الثقيل والحاجة إلى دورات صيانة متكررة.

لحل هذه التحديات الهندسية الاحتواء،أسطح قبة خزان الألومنيومأصبحت المعيار الهيكلي العالمي المتميز. من خلال الاستفادة من تصميم الإطار الفضائي خفيف الوزن وذاتي الدعم، تلغي هذه الأسطح تمامًا الحاجة إلى أعمدة الدعم الرأسية الداخلية مع توفير قوة هيكلية استثنائية ومناعة كاملة ضد التآكل.

1. ما هو السقف المقبب لخزان تخزين الألمنيوم؟

سقف قبة خزان التخزين عبارة عن هيكل كروي ذاتي الدعم يتكون من شبكة مثلثة من الدعامات المبثوقة من سبائك الألومنيوم عالية القوة ومحاطة بألواح الألومنيوم المجهزة بدقة. يعتمد المفهوم الهيكلي الأساسي علىتثليث الفضاء، تكوين هندسي يقسم الأحمال الخارجية الميتة والحية والبيئية إلى شبكة متعددة الاتجاهات من نواقل التوتر والضغط عبر الغلاف.

نظرًا لأن التوزيع الهندسي للإطار الفضائي يوزع الضغوط بالتساوي عبر الجدار المحيط لخزان التخزين، فإنه يظل مدعمًا ذاتيًا تمامًا عبر مسافات ضخمة — تتجاوز في كثير من الأحيان30 إلى 100 مترفي القطر - دون الحاجة إلى أي أعمدة أو كمرات أو أعمدة دعم رأسية داخلية.

2. الأداء الفني: التغلب على تحديات الاحتواء الصناعي

بيئات التخزين الصناعية - وخاصة مياه الصرف الصحي البلدية، واحتواء المواد الكيميائية السائبة، وتخطيطات الهضم اللاهوائي - تعرض هياكل سقف الخزان لتدهور كيميائي شديد وضغوط بيئية ديناميكية. تتعامل أغطية القبة المصنوعة من الألومنيوم مع هذه القوى العدوانية من خلال العديد من مقاييس الأداء الرئيسية:

مقاومة استثنائية لكبريتيد الهيدروجين والتآكل بالبخار

في معالجة مياه الصرف الصحي البلدية، ومعالجة النفايات السائلة الصناعية، وتخطيطات الهضم اللاهوائي، تتراكم مساحة رأس السائل تركيزات شديدة من الرطوبة والغازات المسببة للتآكل، وخاصة كبريتيد الهيدروجين. في أسطح الخزانات التقليدية المصنوعة من الفولاذ الكربوني، تتكثف هذه الغازات على الأسطح الرطبة لتكوين حمض الكبريتيك الحيوي ($text{H}_2text{SO}_4$)، مما يؤدي إلى الأكسدة السريعة والتنقر والفشل الهيكلي.

تستخدم أسطح قبة خزان التخزين السبائك الهيكلية مثل6061-T6 أو 6082-T6، مقترنًا بـ3003-H14 أو 5052-H32الكسوة ورقة الألومنيوم. تشكل هذه السبائك بشكل طبيعي طبقة أكسيد سطحية كثيفة وواقية عند ملامستها للغلاف الجوي. إذا تم خدشها جسديًا، فإن هذه الطبقة تخمد نفسها على الفور، وتبقى خاملة تمامًا للأحماض الحيوية وتزيل الحاجة إلى السفع الرملي الدوري أو الطلاء الميداني الوقائي.

هندسة الفضاء الخالية من الأعمدة ذاتية الدعم

من خلال التخلص من أعمدة الدعم الداخلية، تعمل أسطح القبة الجيوديسية على تحسين الحجم الداخلي المفتوح لخزان التخزين. وفي البنية التحتية البيئية، يسمح ذلك بالتكامل السلس بين أدوات التقليب الداخلية، والخلاطات، وأنظمة التهوية تحت السطح. في أنظمة تخزين النفط أو المياه النظيفة، يؤدي غياب هياكل الأعمدة إلى القضاء على احتكاك السوائل الداخلية، ويمنع مناطق إيواء الميكروبات، ويسمح بالتشغيل غير المقيد للأسطح الداخلية العائمة (IFRs).

مظهر جانبي خفيف الوزن وحمولة هيكلية منخفضة

يتميز الألومنيوم بنسبة قوة إلى وزن استثنائية. يزن سقف القبة المصنوع من الألومنيوم تقريبًامن الثلث إلى الخمسمن سقف مخروطي من الفولاذ الكربوني المماثل، عادةً ما يبلغ متوسط ​​الحمولة الميتة المنخفضة للغاية فقط10 إلى 15 $نص{كجم/م}^2$. يقلل هذا الحمل الميت المنخفض بشكل كبير من القوة الهبوطية العمودية المطبقة على هيكل الخزان وأساسه. تعتبر هذه الميزة ذات قيمة خاصة عند ترقية الخزانات الخرسانية المفتوحة أو الخزانات الفولاذية المثبتة بمسامير، مما يسمح للمشغلين بإضافة أغطية للرائحة البيئية دون الحاجة إلى تعزيزات تأسيسية باهظة الثمن.

احتواء البخار المطلق والتحكم في الرائحة

للامتثال لمتطلبات الهواء النظيف الصارمة وإدارة الانبعاثات الضارة بالقرب من المناطق التجارية أو السكنية، تستخدم أسطح قبة الخزانات شبكات إغلاق دقيقة ومصممة على دفعات. يتم إغلاق وصلات الألواح المتشابكة بخرز مستمر من السيليكون الصناعي أوجوانات EPDM مثبتة بالأشعة فوق البنفسجيةالتي تظل مرنة عبر الدورات الحرارية الشديدة. وهذا يضمن وجود حاجز آمن للغاية ومضاد للتسرب يحبس بشكل فعال المركبات العضوية المتطايرة (VOCs) والروائح الكريهة.

3. المقارنة الهيكلية: قباب خزانات الألمنيوم مقابل الأسقف المخروطية المصنوعة من الفولاذ الكربوني

4. التكامل الاستراتيجي عبر شبكات الخزانات الصناعية

يسمح التصميم المعياري وخفيف الوزن وغير القابل للتآكل لأسقف القبة المصنوعة من الألومنيوم بالتفاعل بسهولة مع التكوينات الهندسية المتعددة للخزانات:

●خزانات منصهرة من الزجاج إلى الفولاذ (GFS) وFBE مثبتة بمسامير:تُعد أغطية القبة بمثابة الخيار الأول لخزانات الاحتواء الفولاذية المغطاة بمسامير في المصنع. تتكامل زاوية المحيط العلوي لهيكل الخزان مباشرة مع حلقة شد مصنوعة من الألومنيوم، مما يؤدي إلى إنشاء اتصال هيكلي عالي الكفاءة.

●الأحواض الخرسانية المسلحة:مثالية لتعديل هياكل أجهزة التنقية البلدية المفتوحة من الأعلى أو أحواض التهوية لالتقاط الانبعاثات، والاتصال مباشرة بالحافة الخرسانية العلوية باستخدام مثبتات كيميائية شديدة التحمل.

●خزانات البترول الملحومة API 650:يتم نشرها على نطاق واسع في قطاع النفط والبتروكيماويات لتغطية خزانات الأسطح العائمة الخارجية، ومنع تراكم مياه الأمطار، وخفض خسائر تبخر المنتج، وتخفيف آثار أحمال الرياح.

5. قواعد التصميم الهندسي وأطر الامتثال

لاجتياز فحوصات الهندسة المدنية الصارمة، وتلبية متطلبات السلامة الصناعية، واجتياز شاشات عطاءات البنية التحتية الدولية، وأسقف قبة صهاريج التخزين المتميزة - مثل تلك التي يصنعها قادة الصناعة العالميون مثلمركز المينا (شيجياتشوانغ Zhengzhong التكنولوجيا المحدودة)- تم تصميمها وفقًا للامتثال الصارم للقوانين الهيكلية الدولية:

1.AWWA D103-19 (القسم 13):المعيار العالمي الأول لأنظمة تخزين السوائل المصنوعة من الفولاذ الكربوني والمغلفة بمسامير في المصنع، مما يفرض حدودًا هندسية صارمة لتكاملات أسقف القبة المصنوعة من الألومنيوم في الخزانات المعيارية المثبتة بمسامير.

2.API 650 الملحق ز:المعيار النهائي لمعهد البترول الأمريكي الذي يحكم التصميم الهيكلي، والتصنيع، وتركيب أسطح القبة المصنوعة من الألومنيوم المدعمة هيكليًا لتخزين النفط والبترول والكيماويات.

3.دليل تصميم الألومنيوم (ADM):توفير عوامل الأمان الأساسية للحسابات الهيكلية لسبائك الألومنيوم تحت ضغوط التوتر والضغط والانبعاج المستمر.

4.ASCE 7-22 / الكود الأوروبي 9:تضمن معلمات التصميم الإنشائي أن الإطار الفضائي يحسب بدقة الأحمال الحية وتراكمات الثلوج الكثيفة وضغوط نفق الرياح الشديدة التي تصل إلى250 كم/ساعة- ضمان السلامة الهيكلية أثناء الأحداث الجوية القاسية.

تعظيم عمر الأصول وتقليل النفقات الرأسمالية لدورة الحياة

بالنسبة للاستشاريين البيئيين، ومديري المرافق البلدية، ومقاولي EPC في مجال التكنولوجيا النظيفة، يركزون على تعظيم الاستفادةالعائد على الاستثمار (ROI)، انسقف قبة خزان الألومنيوميمثل أحد أصول الاحتواء الآمنة والمتينة والفعالة من حيث التكلفة لعام 2026. ومن خلال استخدام طريقة التجميع المعيارية على مستوى الأرض، يتم ربط هذه الأسطح معًا بسرعة باستخدام محاور ضغط متخصصة ويتم رفعها في مكانها باستخدام رافعة واحدة. يؤدي هذا إلى التخلص من مخاطر السلامة المتعلقة بالسقالات عالية الارتفاع واللحام الميداني المعتمد، مما يقلل من الجداول الزمنية للتركيب بنسبة تصل إلى60%. من خلال القضاء تمامًا على التآكل والتشقق الهيكلي وتكاليف الصيانة العالية للأغطية الفولاذية والخرسانية، تضمن أسطح قبة خزانات الألومنيوم صيانة منخفضة وحماية محكمة لعمر تشغيلي يتجاوز50 سنة.

هل تقوم حاليًا بتصميم منشأة لمياه الصرف الصحي البيئية، أو تحديث محطة بتروكيماويات، أو التخطيط لأصول تخزين المياه البلدية، وهل ترغب في عرض فني مفصل بما في ذلك حجم القبة الهندسي، وحسابات الوزن الهيكلي، والرسومات الهندسية المخصصة لقطر الخزان المحدد الخاص بك؟
