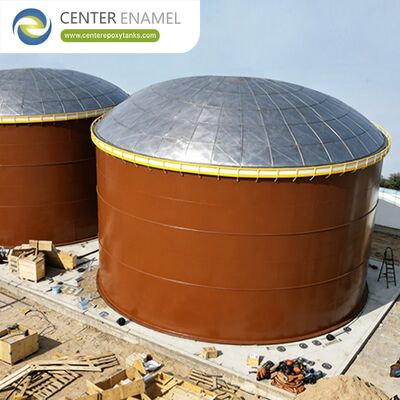

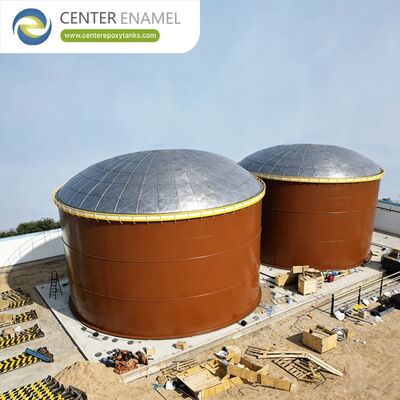

خزان ذو سقف عائم خارجي مقبب مصنوع من الألومنيوم عالي المقاومة للتآكل وهيكل ذاتي الدعم للتركيب الميداني السريع

فئات
خزان ذو سقف عائم خارجي مقبب مصنوع من الألومنيوم عالي المقاومة للتآكل وهيكل ذاتي الدعم للتركيب الميداني السريع

خزان ذو سقف عائم خارجي مقبب مصنوع من الألومنيوم عالي المقاومة للتآكل وهيكل ذاتي الدعم للتركيب الميداني السريع

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Center Enamel
إصدار الشهادات: ISO 9001
رقم الموديل: أسطح قبة الألومنيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 100-50000
تفاصيل التغليف: 2000
وقت التسليم: 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 6000

معلومات مفصلة

وصف المنتج

خزانات السقف العائمة الخارجية المقببة: هندسة متقدمة لاحتواء البترول والتحكم في انبعاثات البخار (2026)
في الخدمات اللوجستية للنفط والغاز، ومزارع صهاريج التكرير، ومحطات البتروكيماويات، تعد إدارة فقدان تبخر المنتج مع الحفاظ على السلامة الهيكلية هدفًا تشغيليًا أساسيًا. لتخزين النفط الخام والبترول المتطاير ذي القطر الكبير، يكون السقف مفتوحًا تقليديًاخزانات السقف العائمة الخارجية (EFRTs)منذ فترة طويلة تم استخدامها. ومع ذلك، فإن التكوينات ذات السقف المفتوح تعرض البنية التحتية الحيوية لمسؤوليات الطقس القاسية، وفقدان البخار الناجم عن الرياح، وارتفاع تكاليف الامتثال البيئي.
لحل هذه التحديات، يحدد المستشارون البيئيون ومهندسو المحطات بشكل متزايدخزانات السقف العائمة الخارجية المقببة (DEFRTs). من خلال إعادة تجهيز EFRT مفتوح السقف بسقف قبة جيوديسية من الألومنيوم خفيف الوزن وذاتي الدعم، يجمع المشغلون بين القمع الفعال لبخار سطح المنتج للسطح العائم مع الحماية الجوية المطلقة لغطاء القبة الثابتة.
التشريح الهيكلي وميكانيكا التشغيل
خزان السقف العائم الخارجي المقبب هو نظام احتواء هجين يعمل على زيادة حماية الأصول إلى أقصى حد من خلال نهج هندسي مزدوج الطبقات:
  • حاجز البخار الأساسي (السقف العائم):يقع السطح العائم الداخلي أو الخارجي (عادةً تصميم عائم أو ذو طابقين) مباشرة على سطح المنتج السائل. عندما يمتلئ الخزان أو يفرغ، يرتفع السطح وينخفض ​​عموديًا على طول الصدفة. تعمل سدادات الحافة على إغلاق المساحة الحلقية بين السطح وجدار الخزان، مما يمنع ما يصل إلى 95% من وميض المركبات العضوية المتطايرة الأولية (VOC).
  • الدرع الجوي (سقف القبة الجيوديسية):مصنوع من سبائك ألومنيوم عالية القوة من الدرجة البحرية، ويتم تثبيت الإطار الجيوديسي ذاتي الدعم على الزاوية المحيطية العلوية لقذيفة الخزان. تعمل هذه القبة على التخلص من تيارات الرياح على السطح العائم، مما يؤدي بشكل فعال إلى تحييد فروق ضغط البخار الناتج عن الرياح.
  • البيئة الداخلية الخاضعة للرقابة:تصبح المساحة بين السطح العائم وهيكل القبة المصنوعة من الألومنيوم منطقة بخار راكدة. تسمح فتحات الدوران المتخصصة، المصممة وفقًا لمتطلبات السلامة، للخزان بالتنفس بأمان مع منع الرياح من قص الأبخرة بعد موانع تسرب الحافة الأولية.
المزايا الهندسية
تخفيضات جذرية في انبعاثات المركبات العضوية المتطايرة وخسائر التبخر
في EFRTs ذات السقف المفتوح، تهب الرياح المحيطة عبر الجزء العلوي من هيكل الخزان مما يخلق منطقة ضغط منخفض فوق السطح العائم. يقوم هذا المصعد الديناميكي الهوائي بسحب الأبخرة الكيميائية المتطايرة عبر سدادات الحافة والأختام حول أرجل السقف أو أعمدة التوجيه. ومن خلال تركيب سقف على شكل قبة جيوديسية من الألومنيوم، يتدفق شكل الرياح بسلاسة فوق هندسة القبة الديناميكية الهوائية. يؤدي هذا إلى التخلص من تيارات الرياح الداخلية ويقلل من فقدان البخار الموضعي بنسبة تصل إلى90% أو أكثر، مما يساعد المحطات على تلبية متطلبات الهواء النظيف الصارمة والاحتفاظ بحجم المنتجات القيمة.
القضاء على دخول مياه الأمطار ومخاطر الغرق
إن EFRTs المكشوفة معرضة بشدة لأحداث العواصف الشديدة. يمكن لتراكم مياه الأمطار الغزيرة على السطح العائم أن يطغى على مصارف السقف الأولية الداخلية، مما يتسبب في إمالة السطح أو الارتباط بالصدفة أو الغرق بالكامل. يؤدي السقف العائم الغارق إلى عمليات إيقاف تشغيل كارثية ومخاطر انفجارية شديدة. تعمل القبة خفيفة الوزن على منع دخول مياه الأمطار والثلوج بشكل كامل، مما يلغي الحاجة إلى خراطيم الصرف الداخلية عالية الصيانة، أو الأنابيب المفصلية، أو أنظمة حوض المياه.
الحماية من الأشعة فوق البنفسجية والتدهور الحراري
يؤدي الإشعاع الشمسي المباشر إلى رفع درجة حرارة السطح العائم المفتوح، مما يؤدي إلى تسريع غليان المنتج وتوليد البخار. بالإضافة إلى ذلك، يؤدي التعرض المستمر للأشعة فوق البنفسجية إلى تدهور المواد المرنة المستخدمة في موانع التسرب الأولية والثانوية، مما يؤدي إلى هشاشة مبكرة وفشل الختم. تعمل الانعكاسية العالية للألواح المقببة المصنوعة من الألومنيوم الطبيعي على تشتيت الإشعاع الشمسي، مما يحافظ على درجات حرارة المنتج الداخلية الأكثر برودة ويطيل عمر الختم بما يتجاوز 15 إلى 20 عامًا.
المقارنة الهيكلية
المعلمة الهندسية خزان السقف العائم الخارجي ذو القبة (DEFRT) خزان السقف العائم الخارجي المفتوح (EFRT) سقف مخروطي ثابت مع سقف عائم داخلي (IFR)
فقدان البخار الناتج عن الرياح بالقرب من الصفر(محمية بالقبة) عالية (مقصات الرياح عبر أختام الحافة) صفر (محمي بسقف مخروطي)
خطر حمل المطر/الثلج لا أحد(ينحرف عن هيكل القبة) شديد (يتطلب مصارف السقف) لا شيء (ينحرف عن طريق السقف المخروطي)
الأعمدة الهيكلية الداخلية صفر(نطاق دعم ذاتي 100%) صفر (مفتوح) عالي (الأعمدة تقيد حركة سطح السفينة)
الوزن الميت الهيكلي قليل(حمولة الألومنيوم الميتة ~ 12 كجم/م²) غير متوفر (بدون هيكل السقف) عالية (هيكل مخروطي من الصلب الكربوني الثقيل)
صيانة السقف العائم الحد الأدنى(محمية من العوامل الجوية) عالي (معرض للحطام/أشعة الشمس) معتدل (يمكن الوصول إليه عبر الطرق السريعة)
معايير التصميم والامتثال
تتوافق تكاملات قبة الألومنيوم المتميزة مع رموز التصميم الدولية التالية:
  • API 650 الملحق ز:المعيار العالمي النهائي الذي يحكم الحساب الهيكلي، والتصنيع، وسمك اللوحة، وتفاوتات التركيب لأسقف قبة الألومنيوم المدعومة هيكليًا والمدمجة في أصول تخزين النفط.
  • API 2517 / API MPMS الفصل 19:توفير صيغ رياضية دقيقة لحساب مقاييس فقدان التبخر من خزانات الأسطح العائمة الخارجية، مما يمكّن المهندسين من وضع نموذج دقيق لبيانات عائد الاستثمار (ROI) استنادًا إلى تخفيضات الانبعاثات.
  • AWWA D103-19 (القسم 13):تنظيم تصميم أصول التخزين الفولاذية المغطاة بمسامير والتحقق من صحة أحمال التوصيل الهيكلي حيث تتفاعل حلقات التوتر المصنوعة من الألومنيوم مع قذائف الخزانات.
  • ASCE 7-22 / الكود الأوروبي 9:تضمن معلمات التصميم الهندسي الإنشائي أن الإطار الفضائي المعياري ذاتي الدعم يحسب بدقة للأحمال الحية الديناميكية، وأحمال الثلوج الكثيفة، وضغوط نفق الرياح الشديدة التي تصل إلى250 كم/ساعة.
التركيب على مستوى الأرض وتحسين التكلفة الإجمالية للملكية للمحطة
بالنسبة لمديري أصول المصافي، ومسؤولي الامتثال البيئي، ومقاولي EPC في منتصف الطريق، يركزون على تعظيم الاستفادةالعائد على الاستثمار (ROI)، الخزان سقف عائم خارجي مقببيمثل أحد أصول الاحتواء الآمنة والدائمة والفعالة من حيث التكلفة لعام 2026.
من خلال الاستفادة من وحدات،طريقة التجميع من أعلى إلى أسفل، على مستوى الأرض، يتم تثبيت مكونات الإطار الفضائي المصنوعة من الألومنيوم والألواح المتشابكة والأختام المثبتة للأشعة فوق البنفسجية معًا في قاعدة الخزان دون الحاجة إلى سقالات على ارتفاعات عالية. يتم بعد ذلك رفع الهيكل المتجانس خفيف الوزن إلى موضعه عبر رافعة واحدة أو شبكة ونش متزامنة، مما يقلل الجداول الزمنية للتركيب بما يصل إلى60%والقضاء على مخاطر السلامة في العمل الساخن. من خلال الإزالة الكاملة لالتزامات التآكل، وفقدان تبخر المنتج، ومخاطر مياه الأمطار للتكوينات ذات السقف المفتوح، تعمل تكاملات سقف القبة الجيوديسية المصنوعة من الألومنيوم على حماية رأس المال الطرفي لعمر تشغيلي يتجاوز50 سنة.
طلب العرض الفني
هل تقوم حاليًا بهندسة توسعة محطة منتصف الطريق، أو ترقية مزرعة صهاريج تكرير حالية، أو تعديل خزان ذو سقف عائم مفتوح من أجل الامتثال للانبعاثات البيئية، وهل ترغب في الحصول على اقتراح فني مفصل بما في ذلك مقاييس حمل القبة الهيكلية، ونماذج تقليل انبعاثات المركبات العضوية المتطايرة المقدرة، والرسومات الهندسية المخصصة لقطر الخزان المحدد؟
