بيت المنتجات أسطح قبة الألومنيوم

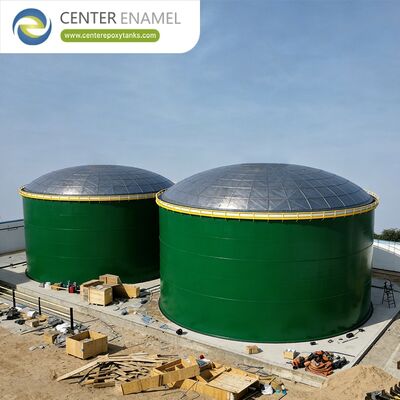

سقف قبة الألومنيوم الجيوديسي مع مقاومة عالية للتآكل، وتثبيت سريع في المجال، وتصميم واضح لفترة

فئات
سقف قبة الألومنيوم الجيوديسي مع مقاومة عالية للتآكل، وتثبيت سريع في المجال، وتصميم واضح لفترة

سقف قبة الألومنيوم الجيوديسي مع مقاومة عالية للتآكل، وتثبيت سريع في المجال، وتصميم واضح لفترة

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Center Enamel
إصدار الشهادات: ISO 9001
رقم الموديل: أسطح قبة الألومنيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 100-50000
تفاصيل التغليف: 2000
وقت التسليم: 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 6000

معلومات مفصلة

وصف المنتج

أسقف قبة الألومنيوم الجيوديسية: الهندسة الإنشائية ومواصفات التصميم والتطبيقات الصناعية (2026)
في مشهد البنية التحتية الصناعية العالمية، يؤثر اختيار أغطية احتواء صهاريج التخزين بشكل مباشر على طول العمر الهيكلي والسلامة التشغيلية والامتثال البيئي. يمثل مخروط الصلب الكربوني التقليدي أو الجمالون أو الأسقف المسطحة التزامات هندسية كبيرة، بما في ذلك الأحمال الثقيلة الثقيلة ومخاطر التآكل الداخلي والحاجة إلى أعمدة الدعم العمودية متوسطة المدى.
وللتغلب على هذه القيود، يستخدم مديرو الأصول، والاستشاريون البيئيون، ومقاولو الهندسة والمشتريات والبناء (EPC)أسقف القبة الجيوديسية المصنوعة من الألومنيوم. تعمل هذه الأغطية كإطارات مساحة ذاتية الدعم وواضحة تمامًا، وتستخدم التثليث الهيكلي لتوزيع ضغوط الحمل بالتساوي عبر جدار محيط الخزان.
الفيزياء الإنشائية: منطق التثليث الجيوديسي
سقف القبة الجيوديسية المصنوع من الألومنيوم عبارة عن هيكل كروي يتكون من إطار فضائي مثلث بالكامل يتكون من دعامات من الألومنيوم المبثوق عالي القوة متصلة بمحاور عقدية متعددة الاتجاهات، ومغطاة بألواح إغلاق من صفائح الألومنيوم المشكلة بدقة.
ميزة الامتداد الواضح "بدون عمود".
على عكس الأسطح الفولاذية التقليدية التي تعتمد على أعمدة رأسية داخلية لتحمل الأحمال الهيكلية، فإن القبة الجيوديسية ذاتية الدعم بنسبة 100%. يقوم الترتيب الهندسي للمثلثات المتشابكة بتوزيع قوى الضغط والشد بشكل موحد عبر مساحة سطح الهيكل.
  • الحجم الداخلي الأقصى:يوفر التخلص من الأعمدة الداخلية حجمًا داخليًا دون عائق. وفي معالجة مياه الصرف الصحي، والهضم اللاهوائي، والتخزين الجاف بكميات كبيرة، يؤدي ذلك إلى زيادة سعة التخزين القابلة للاستخدام ومناطق تجميع الغاز.
  • القضاء على الاختراقات الهيكلية:عند دمجها مع الأسطح الداخلية العائمة (IFRs) في التطبيقات البترولية، تعمل البيئة الخالية من الأعمدة على منع اختراق الأسطح الداخلية. يؤدي هذا إلى إزالة ناقلات الارتباط المحتملة ويقلل بشكل كبير من نقاط هروب بخار المركبات العضوية المتطايرة (VOC).
  • المرونة الزلزالية:يتميز الألومنيوم بكثافة تبلغ حوالي 1/3 كثافة الفولاذ الكربوني، مما يقلل من الحمل الهيكلي الميت إلى تقريبًا10 إلى 15 كجم/م². تقلل هذه الكتلة المنخفضة من قص القاعدة الزلزالية الموضعية، مما يجعل القباب الجيوديسية مرنة للغاية في المناطق النشطة زلزاليًا.
علم المواد: تكوين السبائك وديناميكيات التآكل
تمثل مساحات رأس الخزانات الصناعية بيئات كيميائية شديدة العدوانية. في مياه الصرف الصحي البلدية، وتكرير النفط، وتوليد الطاقة الحيوية، يؤدي الإطلاق المستمر للرطوبة وكبريتيد الهيدروجين والميثان وثاني أكسيد الكربون إلى تحلل الفولاذ الكربوني التقليدي بسرعة. تستخدم القباب الجيوديسية المصنوعة من الألومنيوم المعادن الهيكلية لمكافحة التدهور الجوي والكيميائي:
مصفوفة حماية الأكسيد السلبي
بينما يتفاعل الفولاذ الكربوني مع الرطوبة والأكسجين لتكوين أكسيد الحديد المسامي (الصدأ) الذي يتقشر ويسرع من فشل الهيكل، يشكل الألومنيوم طبقة كثيفة وغير مسامية من أكسيد الألومنيوم فور تعرضه للهواء. تخلق هذه الطبقة المجهرية حاجزًا دائمًا ضد الرطوبة والأبخرة الصناعية. تشير اختبارات التعرض إلى متوسط ​​اختراق الأكسيد فقط0.000508 ملم في السنةفي المناطق الساحلية والصناعية، مما يضمن عمرًا تصميميًا خاليًا من الصيانة50 سنةبدون طلاء أو سفع رملي.
إطار مواصفات السبائك
يتطلب تصنيع القبة المتميزة سبائك هيكلية وألواح محددة لتلبية معايير الإجهاد والانفعال الصارمة:
  • دعامات الإطار الهيكلي:مقذوف من6061-T6أو6005A-T6سبائك الألومنيوم، وتوفير قوة الخضوع الشد العالية والصلابة الهيكلية.
  • لوحات الإغلاق:مصنعة من3000 سلسلةأو5000 سلسلةسبائك ألومنيوم من الدرجة البحرية، تمتلك سمكًا اسميًا لا يقل عن 0.050 بوصة (1.27 ملم) لمقاومة ضغوط نفق الرياح الموضعية العالية وأحمال تراكم الثلوج.
  • السحابات:يتم تحديد السحابات المعرضة للعوامل الجوية الخارجية على أنهاالفولاذ المقاوم للصدأ سلسلة 300أو سبائك الألومنيوم عالية الشد. يتم نشر أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ من الدرجة 316 بشكل إلزامي أينما كانت واجهات الألومنيوم مع مكونات الفولاذ الكربوني لمنع التآكل الجلفاني.
المواصفات الهندسية ومصفوفة الامتثال للقواعد
لاجتياز مرشحات المرافق العامة الدولية، وتلبية عمليات التدقيق البيئي البلدية، ومسح شاشات الهندسة المدنية الصارمة، يجب تصميم أسطح القبة الجيوديسية المصنوعة من الألومنيوم وفقًا للمعايير العالمية المعمول بها:
المعلمة الهندسية معيار المواصفات الفنية القيمة التشغيلية الاستراتيجية
كود تصميم البترول الأساسي معيار API 650 الملحق ز يحكم الحسابات الهيكلية وسمك اللوحة وتفاوتات التركيب للأصول النفطية.
كود تصميم المياه الأولية / المرافق عوا D103 / D108 / عوا D103-19 ينظم تكامل الخزانات المُثبتة بمسامير، وسلامة مياه الشرب، وتخطيطات غطاء مياه الصرف الصناعي.
مرجع المعادن الإنشائية دليل تصميم الألومنيوم (ADM) يملي تحليلًا هندسيًا غير خطي من الدرجة الثانية للتحقق من قيود إجهاد الأعضاء.
تصميم الحمل المناخي ASCE 7-22 / الكود الأوروبي 9 يضمن الاستقرار الهيكلي تحت أحمال الرياح التي تصل سرعتها إلى 250 كم/ساعة وتراكم الثلوج الكثيفة في القطب الشمالي.
الامتثال السمية معيار NSF/ANSI 61 / WRAS يشهد أن المواد لن تتسرب الملوثات إلى شبكات المياه الصالحة للشرب.
ختم مركبات الحشية عالية الجودةسيليكون أو EPDM يحتفظ بالمرونة الجسدية عبر درجات الحرارة من -40 درجة مئوية إلى +60 درجة مئوية للحفاظ على الختم المحكم.
تطبيقات عملية متعددة الصناعة
تدفع الفوائد الهيكلية والبيئية للقباب الجيوديسية المصنوعة من الألومنيوم إلى اعتمادها عبر قطاعات تخزين مهمة متعددة:
مزارع صهاريج البترول ومصافي النفط
عند تعديلها وتحديثها على خزانات السقف العائمة الخارجية المفتوحة (EFRTs)، تحمي قباب الألومنيوم السطح العائم من تراكم مياه الأمطار والثلوج والشيخوخة فوق البنفسجية. وهذا يزيل تمامًا خطر إمالة السطح العائم أو غرقه بسبب الأمطار الغزيرة. علاوة على ذلك، من خلال تحويل المساحة المفتوحة فوق السطح إلى منطقة غاز راكدة، فإن شكل الرياح الديناميكي الهوائي فوق القبة يمنع فقدان بخار قص الرياح، مما يقلل إجمالي انبعاثات المركبات العضوية المتطايرة في الخزان بنسبة تصل إلى90%.
معالجة مياه الصرف الصحي وهاضمات الغاز الحيوي اللاهوائي
في معالجة النفايات السائلة الصناعية، يتم نشر القباب لإغلاق خزانات المعادلة، وأجهزة التنقية، ومفاعلات الدفعات التسلسلية (SBR)، والهاضمات اللاهوائية (مثل تكوينات CSTR وUASB). الشركات الرائدة في مجال تصنيع الأنظمة العالمية، مثلشركة شيجياتشوانغ تشنغ تشونغ للتكنولوجيا المحدودة (مركز المينا)، كثيرًا ما يتم إقران أسطح القبة الجيوديسية المصنوعة من الألومنيوم معالزجاج المنصهر إلى الفولاذ (GFS)والانصهار المستعبدين الايبوكسي (FBE)الدبابات انسحب. يؤدي هذا التكامل إلى إنشاء حل احتواء قوي للغاية حيث تكون كل بوصة مربعة - من ألواح الأرضية إلى قمة القبة - خاملة أمام الهجمات الكيميائية عبر نطاق واسع من الأس الهيدروجيني (الرقم الهيدروجيني 2.0 إلى 14.0).
تحلية المياه وتخزين المياه الصالحة للشرب
وفي المناطق شديدة الجفاف (مثل الشرق الأوسط) أو المناطق الحضرية ذات الكثافة السكانية العالية، يجب حماية مياه الشرب البلدية من التلوث الخارجي، ونشاط الطيور، ونمو الطحالب، والعواصف الترابية. إن الانعكاس الشمسي العالي لألواح الألمنيوم العارية يقلل بشكل كبير من درجات حرارة السوائل الداخلية، ويخفف من التقسيم الطبقي الحراري ويوفر تكاليف المعالجة الكيميائية.
منهجيات التثبيت والرفع الميدانية
نظرًا لأن قباب الألومنيوم تتميز بوزن هيكلي منخفض بشكل استثنائي، يمكن تقليل الجداول الزمنية لتركيب الحقل بما يصل إلى50% إلى 60%مقارنة بالأغطية الفولاذية الملحومة التقليدية. يستخدم مديرو المشاريع تقنيتين رئيسيتين للتجميع الميداني:
نظام ختم شريط باتن المتشابك
أثناء التجميع، يتم إدخال الحواف الخام لألواح الإغلاق المثلثة مباشرةً في الأخاديد المصممة بدقة داخل الدعامات الهيكلية. مستمرة، الملكيةالمتشابكة الألومنيوم بارتن بارتم تركيبها مسبقًا بمسارات مزدوجة متواصلة من الحشيات المرنة التي تم وضعها فوق مفاصل اللوحة. تعمل أدوات التثبيت ذات عزم الدوران العالي على ضغط القضبان إلى الأسفل، مما يؤدي إلى إنشاء ضلع هيكلي مانع للتسرب يستوعب التمدد الحراري والانكماش دون تمزق أو تدهور الختم.
تسلسلات الرفع الميكانيكية
  1. رفع الرافعة على مستوى الأرض:يتم تجميع إطار مساحة القبة الجيوديسية وشبكة الألواح بالكامل وتغطيتها وإغلاقها بأمان على مستوى الأرض - إما بجوار خزان التخزين أو مباشرة على حوض أرضية الخزان. بمجرد الانتهاء، تستخدم الرافعة شبكة قضبان توزيع متعددة النقاط لرفع هيكل القبة المتجانسة على مراسي الإفريز المحيطي.
  2. الرفع المتزامن من أعلى إلى أسفل:مثالية لتخطيطات الحقول البنية المقيدة حيث يتم حظر الوصول إلى الرافعات الثقيلة. يتم تجميع حلقة القمة المركزية أولاً على مستوى الأرض داخل هيكل الخزان. تعمل الروافع الميكانيكية الآلية أو الأذرع الهيدروليكية المتصلة بعارضة الرياح العلوية على رفع المجموعة بشكل تدريجي. يقف الطاقم بأمان على مستوى الأرض لربط كل حلقة خارجية لاحقة من الدعامات والألواح حتى يكتمل الهيكل ويتم تثبيته بزاوية شد الحافة العلوية.
تحسين النفقات الرأسمالية والتكلفة الإجمالية للملكية مدى الحياة
بالنسبة لمديري المرافق البلدية، ومديري أصول المصافي، ومهندسي مشاريع التكنولوجيا النظيفة، فإن تحديد سقف القبة الجيوديسية المصنوع من الألومنيوم المصمم هندسيًا في المصنع يمثل ترقية كبيرة في إدارة أصول البنية التحتية. من خلال مطابقة الهندسة الدقيقة ذات الامتداد الواضح مع سبائك الألومنيوم المعيارية المصممة مسبقًا، يلغي النظام اللحام الميداني والسقالات على ارتفاعات عالية ودورات الطلاء المستمرة التي تتطلبها أغطية الفولاذ الكربوني. يؤدي هذا إلى تخفيضات كبيرة في النفقات الرأسمالية (CAPEX) أثناء التثبيت ويضمن توفيرًا في النفقات التشغيلية على المدى الطويل (OPEX)، مما يوفر حماية احتواء آمنة ومانعة للتسرب وخالية من الصيانة لدورة حياة تتجاوز50 سنة.
هل تقوم حاليًا بهندسة توسعة محطة مياه الصرف الصحي البلدية، أو ترقية مزرعة خزانات البترول، أو تعديل أصول تخزين السوائل السائبة للامتثال البيئي، وهل ترغب في الحصول على عرض فني شامل بما في ذلك مقاييس حمل القبة الهيكلية، وحسابات تقليل انبعاثات المركبات العضوية المتطايرة المقدرة، والرسومات الهندسية المخصصة لقطر الخزان المحدد؟
