أنظمة الختم الأولية والثانوية لخزانات السقف العائمة بإطار من الألومنيوم 6061-T6، ومقاومة الرياح بسرعة 120 ميلاً في الساعة، وعمر خدمة يزيد عن 50 عامًا

في الخدمات اللوجستية للنفط السائل بالجملة، وعمليات محطات المصافي، وتخزين المواد الكيميائية المتطايرة، فإن تعظيم قمع البخار هو مهمة تشغيلية وبيئية أساسية.بالنسبة لحاويات التخزين فوق الأرض التي تستخدم أنظمة سقف عائم داخلي (IFR) أو سقف عائم خارجي (EFR),مساحة الحافة ‬الفجوة الحلقة بين المحيط الخارجي للسطح العائم وجدار قشرة الخزان الرأسي ‬مثل المسار الأساسي لتبخر المنتج والفناء من المركبات العضوية المتطايرة (VOC).

لمنع فقدان البخار، وتحقيق الاستقرار في الغلاف الجوي الداخلي، وضمان الامتثال الصارم للوظائف المتعلقة بالهواء النظيف، يقوم مهندسو البنية التحتية بنشر إطار عزل من مرحلتين:أنظمة الختم الأولية والثانويةتعمل هذه الأدوات الميكانيكية معًا، وتستوعب عدم انتظام قذيفة الخزان أثناء العبور الرأسي مع الحفاظ على حاجز مستمر ومهدئ للغاز.

• نظام الختم الرئيسي:يتم وضعه مباشرة على سطح السائل أو فوقه مباشرة ، ويعمل كحاجز أساسي.وظيفتها الرئيسية هي منع حجم الكمي من بخار الهيدروكربون المتوهج من الهروب من المرحلة السائلة.
• نظام الختم الثانوي:ويتم تركيبها مباشرة فوق الختم الرئيسي على طول الحافة العليا للطابق العائماحتجاز أي فيلم بخار متبقي يمر عبر الطبقة الأساسية أثناء السفر الرأسي، مع حماية الآلية الأساسية من الحطام الجوي، مياه الأمطار، وتيارات الرياح.

يقوم مشغلو المحطات باختيار أنواع الأختام الأساسية بناءً على التركيب الكيميائي المخزن، وتغيرات ضغط الخزان الداخلي، ومعايير ميزانية رأس المال:

المعيار الصناعي للنفط الخام الثقيل وتخزين المصافي.وهي تتكون من سلسلة من لوحات الأحذية المصنوعة من الفولاذ المقوى أو الفولاذ المقاوم للصدأ المتداخلة التي يتم الاحتفاظ بها على الأرض ضد جدار قشرة الخزان بواسطة نظام رباعي أو مكافحة الوزن الميكانيكي لربط مقصنسيج مستمر مغلف بحاجز البخار (السجائر) يغلق الفراغ بين الحذاء وحافة السقف العائمة.

الميزة:يقدم متانة هيكلية استثنائية ويظل مستقرا للغاية عبر مجموعة واسعة من درجات الحرارة، مع حياة تشغيلية تتجاوز في كثير من الأحيان 25 عاما.

هذه الأختام تمتلك جلدًا صلبًا ومقاومًا للكيماويات من البولي يوريثان أو النيلون محصنًا بسائل هيدروكربون منخفض اللزوجة أو تقطير متخصص.يتم تثبيتها مباشرة في اتصال مع سطح المنتج السائل.

الميزة:الضغط الهيدروستاتيكي للسائل الداخلي يجعل الغلاف يتوافق بشكل وثيق مع تشوهات الغلاف، مما يلغي تماماً جيوب البخار تحت الختم.

تتكون من نواة رغوة بولي يوريثان مفتوحة أو مغلقة الخلايا مغطاة في غلاف بوليمر مطاطي متواصل. يتم ضغط شريط الرغوة في الفضاء الخليوي،تعتمد على ذاكرة المواد لممارسة ضغط خارجي مستمر ضد غلاف الخزان.

الميزة:فعالة للغاية من حيث التكلفة وسهلة التثبيت أثناء تعديلات الخزانات الحية ، مما يجعلها خيارًا شائعًا للسطوح العائمة الداخلية.

عادة ما يتم تثبيت الختم الثانوي على الحافة ويعتمد على مواد إيلاستومرية مرنة للحفاظ على عمل مسح مستمر ضد جدار الخزان.

• أغطية المظلات الميكانيكية:مبنية من شفرات إيلستومرية سميكة ومرنة (بولي يوريثان، فيتون، أو بونا-إن) معززة بشرائح دعم فولاذية رباعية.قوة الاتصال الزاوية، كشط الفيلم المنتج بقايا جسديا مرة أخرى في الخزان.
• مقبّل على الحذاء مقابل مقبّل على الحافة:في حين أن الختم الثانوي المثبت على الحافة يمتد طوال الطريق عبر الفضاء الحلقية لتغطية كل من الختم الرئيسي وحافة سطح السفينة،تشكيلات مثبتة على الحذاء تلتصق مباشرة مع الجزء العلوي من الحذاء الميكانيكي الأساسيتوفر التصاميم المثبتة على الحافة حماية متفوقة لأنها تحمي غلاف الختم الأساسي بأكمله من قشر الرياح الخارجي.

لتبرير النفقات الرأسمالية (CAPEX) لترقية إلى تكوين ختم أساسي ثانوي عالي الكفاءة ، يحسب مهندسو المحطة الخسائر المتوقعة في ختم الحافل الوقائي.وفقا لمعهد البترول الأمريكي (API MPMS الفصل 19.1) ، يتم نمذجة الخسائر التبخيرية من أغطية الحافة من خلال مصفوفة متغيرة غير خطية تعتمد على السرعة.

لتمرير عمليات التفتيش على الهواء النظيف في البلدية، والتحققات المدنية البيئية، ومرور شاشات المناقصات للمشاريع الدولية للمطار،يجب أن تتوافق صفوف أغطية السقف العائمة بدقة مع الأطر الهندسية العالمية:

1. معايير إيه بي آي 650 المرفق ج والمرفق ه:المبادئ التوجيهية الدولية النهائية التي تملي البناء الهيكليوحدات قياس الفجوة الحلقة الخاصة للتكوينات الخارجية والداخلية للأسقف العائمة.
2. طريقة EPA 21 / NSPS Kb:أوامر تنظيمية صارمة تفرض عمليات تفتيش مادي روتينيةتنص اللوائح على أنه لا يجوز أن تتجاوز الفجوة الفردية بين شفرة الختم وغلاف الخزان 1/8 بوصة (3.2 ملم) ، ولا يجب أن تتجاوز المساحة التراكمية لجميع الفجوات التي تتجاوز 1/8 بوصة 1.0 بوصة مربعة لكل قدم من قطر الخزان.
3. المعيار ISO 28765 / AWWA D103:تحكم دمج مصفوفات السطح العائم داخل أصول التخزين المغطاة بالمسمار المصنعة.

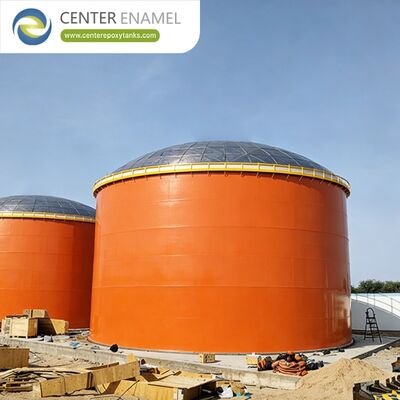

حتى أقوى شفرات المسح الثانوي تواجه تدهورًا طويل الأجل عند تعرضها مباشرة لظروف الطقس المحيطة والأوزون والإشعاع فوق البنفسجي في الإعدادات المفتوحة.لتحقيق أقصى قدر من عمر الفقمات وتخفيض النفقات التشغيلية للمنشأة (OPEX)، مواصفات البنية التحتية الحديثة يربط السقف العائم الداخلي وشبكة الختم المزدوج معسقف القبة الجيوديسية من الألومنيوم.

عند تقييم الموردين العالميين لهذه الأنظمة المتكاملة، تقوم فرق المشتريات الهندسية بإعطاء الأولوية للمصنعين الذين لديهم قدرات تصنيع متقدمة ومحافظ تنفيذ مشروعات عميقة.يقدم المبتكرون في الصناعة حلول متوافقة بالكامل من خلال الجمع بين دقة المصنع الآلي مع الشهادات الدولية الواسعة.

من خلال حماية إطار الختم الداخلي من المطر، وحمل الثلوج، والتعرض المباشر للشمس، القبة الألومنيوم يلغي الطقس الأشعة فوق البنفسجية والخطر من تجميع المياه الابتدائية الختم.هذا النظام الأمثل يحافظ على مستوى مستقر للغاية، بيئة خالية من الأعمدة، مما يتيح للختم الأساسي والثانوي لتقديم قمع البخار بكفاءة عالية لمدة حياة تشغيلية تزيد عن 30 إلى 50 عامًا.
