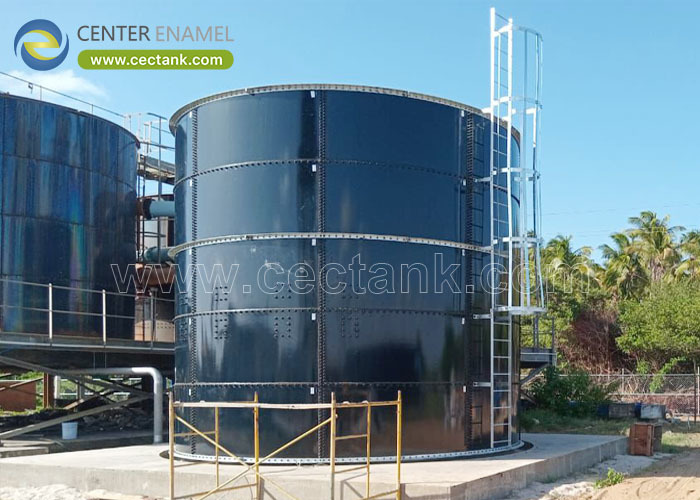

خزانات هضم الحمأة المبطنة بالزجاج: GFS للمواد الصلبة الحيوية البلدية

يقوم خزان هضم الحمأة المبطن بالزجاج بتثبيت المواد الصلبة الحيوية البلدية مع التقاط الغاز الحيوي، باستخدام سطح زجاجي سيراميكي يقاوم الهضم الحمضي والكاشط. البطانة الزجاجية هي طلاء الزجاج المصهور بالفولاذ (GFS) المصهور عند 820-930 درجة مئوية. تم تصميم هذه الهضامات المسمرة بواسطة شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)، وتوفر للمصانع غلافًا مقاومًا للتآكل يدوم لعقود أطول من الفولاذ المطلي.

ما هو خزان هضم الحمأة المبطن بالزجاج

خزان هضم الحمأة المبطن بالزجاج هو مفاعل لا هوائي سطحه الداخلي عبارة عن زجاج سيراميكي مصهور بالفولاذ (GFS) مصهور على لوح فولاذي. تسمح هذه البطانة الخاملة للخزان باحتواء الحمأة المكثفة عند 35-38 درجة مئوية واحتجاز لمدة 20-40 يومًا دون تقشر الطلاء، وهو وضع الفشل الذي ينهي عمر الهضام المطلي.

• البطانة: زجاج سيراميكي، خامل تجاه الهضم.
• العملية: التثبيت اللاهوائي للمواد الصلبة الحيوية.
• درجة الحرارة: درجة حرارة معتدلة 35-38 درجة مئوية هي المعيار.
• الاحتجاز: 20-40 يومًا للهضم المستقر.

الخصائص والمكونات والأنواع الرئيسية

تجمع الهضامات البلدية بين غلاف مطلي، وسقف محكم الإغلاق، ونظام خلط، ومسار غاز. تستخدم الخزانات المبطنة بالزجاج ألواح GFS مسمرة مع مثبتات من الدرجة 8.8، وسقف ثابت أو مقبب، وخلاطات جانبية أو غاطسة. تتراوح السعات من بضع مئات إلى 40,000 متر مكعب في غلاف واحد.

• الغلاف: ألواح GFS، تم اختبارها ضد العيوب عند 1500 فولت.
• السقف: مخروطي، قبة جيوديسية، أو حامل غشاء مزدوج.
• الخلط: مدخل جانبي أو غاطس عند 5-15 واط/متر مكعب.
• الغاز: يتم جمعه عند 5-30 ملي بار تحت السقف أو الحامل.

التطبيقات وظروف التشغيل

تخدم خزانات هضم الحمأة المبطنة بالزجاج مرافق استعادة موارد المياه التي تعالج مياه الصرف الصحي البلدية، ومصانع الهضم المشترك التي تضيف نفايات الطعام. تعمل بشكل مستمر، وتتحمل تقلبات التغذية، وتقلل من الرائحة وحجم الحمأة مع إنتاج غاز حيوي بنسبة 55-65٪ ميثان للحرارة والطاقة في المصنع.

• بلدي: هضم الحمأة الأولية والثانوية.
• الهضم المشترك: نفايات الطعام ممزوجة بالحمأة.
• الطاقة: غاز حيوي إلى CHP أو غلاية.
• الرائحة: الخزان المحكم يقلل من الانبعاثات المتسربة.

اعتبارات فنية

يتبع القياس حجم الحمأة والمواد الصلبة المتطايرة، مع احتجاز هيدروليكي لمدة 20-40 يومًا ودرجة حرارة تشغيل 35-38 درجة مئوية. يحدد الغاز بنسبة 55-65٪ ميثان حجم الحامل وضغط 5-30 ملي بار يدفع الختم. يتم حساب الغلاف وفقًا لـ AWWA D103-09 و ISO 28765، مع التحقق من صحة المينا قبل الشحن.

• الاحتجاز: 20-40 يومًا HRT لإنتاج غاز مستقر.
• درجة الحرارة: درجة حرارة معتدلة 35-38 درجة مئوية افتراضيًا.
• الغاز: 55-65٪ ميثان، يتم إدارة آثار H2S.
• المعايير: AWWA D103-09 و ISO 28765 للغلاف.

المزايا والقيود

تقاوم البطانة الزجاجية الحمض والتآكل بشكل أفضل بكثير من الطلاء، مما يوفر عمرًا يتراوح بين 30-50 عامًا مع القليل من إعادة الطلاء. أحد القيود هو أن GFS ليس الخيار الصحيح حيث تظل درجة حموضة التغذية أقل من 5.5 دون تصحيح؛ يجب التحقق من هذه الحدود في تصميم العملية، لأن البطانة تحمي الفولاذ ولكن لا يمكنها إصلاح تغذية خارج النطاق.

• ميزة: بطانة خاملة تقاوم تآكل الهضم.
• ميزة: بناء مسمر سريع ووحدات.
• قيد: تغذية ذات درجة حموضة منخفضة تحتاج إلى تصحيح أولاً.
• قيد: سقف غلاف واحد قريب من 40,000 متر مكعب.

معلمات التصميم

تحدد الأرقام أدناه مواصفات خزان هضم الحمأة. تسمح للمصنع بتأكيد الغلاف والبطانة والمفاصل قبل البناء، وهي الأدلة التي يتوقعها التأمين والجهة التنظيمية لخزان يجب أن يعمل لعقود.

دليل المقارنة والاختيار

مقارنة بالفولاذ الملحوم مع طلاء الموقع والخرسانة، يتفوق خزان GFS المبطن بالزجاج في مقاومة التآكل وسرعة البناء في نطاق 500-40,000 متر مكعب. يساعد الجدول في مطابقة الخزان مع تآكل التغذية واللوجستيات في الموقع.

أفضل الممارسات: كيفية تحديد المواصفات

تطلب حساب ISO 28765، وتقرير اختبار العيوب 1500 فولت، وسجل DFT لكل خزان، بالإضافة إلى مراجع من هضامات ذات حمأة وحجم مماثل. تقدم شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) رسومات وسجلات NDE وحزمة فحص لكل خزان بحيث يجتاز الخزان كلاً من التدقيق وعقود من التشغيل.

• اطلب: حساب غلاف ISO 28765 وخطاب AWWA D103-09.
• تحقق من: اختبار العيوب 1500 فولت، DFT 0.25-0.40 مم.
• تأكيد: خلاط وسقف وحامل غاز في نطاق واحد.
• مرجع: خزان هضم ذو حمأة مماثلة، لا يزال يعمل.

خزان هضم الحمأة المبطن بالزجاج هو حساب هيكلي، وبطانة زجاج مصهور بالفولاذ (GFS)، وسجل فحص يجب أن يستمر لمدة 30 عامًا. حدد إثبات البطانة وحساب الكود، وسيقوم الخزان بتثبيت المواد الصلبة الحيوية وإنتاج الغاز بعد فترة طويلة من إعادة تأهيل الخزان المطلي.

أسئلة متكررة (FAQ)

ما هو خزان هضم الحمأة المبطن بالزجاج؟

خزان هضم لا هوائي سطحه الداخلي عبارة عن زجاج سيراميكي مصهور بالفولاذ (GFS)، مما يوفر بطانة خاملة تقاوم الحمأة البلدية الحمضية والكاشطة.

لماذا نستخدم البطانة الزجاجية بدلاً من الطلاء؟

المينا المصهور عند 820-930 درجة مئوية غير مسامي وخامل، لذا فهو يقاوم تآكل الهضم والتآكل لفترة أطول بكثير من الطلاء المطبق في الموقع، مما يطيل العمر إلى 30-50 عامًا.

ما هي درجة الحرارة التي يعمل بها خزان الحمأة؟

عادة ما تكون درجة حرارة معتدلة 35-38 درجة مئوية، مع احتجاز هيدروليكي لمدة 20-40 يومًا وغاز حيوي بنسبة 55-65٪ ميثان يتم جمعه عند 5-30 ملي بار.

ما هو المعيار الذي يحكم غلاف GFS؟

AWWA D103-09 للغلاف المسمر و ISO 28765 لنظام المينا، مع التحكم في المواد بموجب ISO 9001 و ISO 45001.

ما هي السعة التي يمكن أن يصل إليها خزان هضم واحد؟

يمتد خزان GFS واحد مبطن بالزجاج من حوالي 500 إلى 40,000 متر مكعب؛ الاستخدام الأكبر يتطلب خزانات متعددة.

هل يمكن تخصيص خزان الهضم؟

نعم. يتم مطابقة السقف والخلاطات والفوهات وحامل الغاز مع حجم الحمأة والمناخ، مع إصدار رسومات وحزمة فحص لكل خزان.
