خزانات الصلب: مقارنة بين الخيارات الملحومة والمصنعة في المصنع والمجمعة بمسامير

تخزن خزانات الصلب المياه ومياه الصرف الصحي والوقود والسوائل الصناعية في جميع الصناعات، ولكن كلمة 'صلب' تخفي ثلاث طرق بناء مختلفة جدًا. يحدد الاختيار السعة والدفاع ضد التآكل ومدة بقاء الموقع موقع بناء. الخزان المجمع بمسامير من الزجاج المنصهر بالصلب (GFS)، والذي تم هندسته بواسطة شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)، هو أحد العائلات الثلاث وهو الأكثر تحديدًا للخدمة المسببة للتآكل.

ما هو خزان الصلب

خزان الصلب هو حاوية سائلة مبنية من ألواح الصلب، يتم تمييزها بكيفية ربط الألواح. تستخدم الخزانات المجمعة بمسامير ألواحًا مثبتة ومحكمة الغلق؛ تستخدم الخزانات الملحومة لحامات مستمرة؛ يتم تصنيع الخزانات المصنعة في المصنع واختبارها خارج الموقع ثم تسليمها. تحدد طريقة الربط القطر الممكن، ونظام الطلاء، والعمالة في الموقع.

• مجمعة بمسامير: يتم شحن الألواح بشكل مسطح، وتركيبها بمسامير من الدرجة 8.8 وحشوات.
• ملحومة: لحام مستمر في الموقع، مصنفة وفقًا لـ API 650 أو EN 14015.
• مصنعة في المصنع: يتم تصنيعها واختبارها في مصنع، ثم نقلها.
• مشتركة: تخدم جميع الثلاثة أغراض المياه والنفايات والوقود والعمليات.

الخصائص والمكونات والأنواع الرئيسية

بالإضافة إلى طريقة الربط، تختلف خزانات الصلب في الطلاء والبطانة. يدمج خزان الزجاج المنصهر بالصلب (GFS) المجمع بمسامير المينا الزجاجية عند 820-930 درجة مئوية لسطح خامل؛ تعتمد الخزانات الملحومة على الطلاءات المطبقة في الموقع؛ تحمل الوحدات المصنعة في المصنع تشطيبًا مصنعيًا. تتراوح الأسقف من المخروط الثابت إلى قبة الألمنيوم الجيوديسية، وبالنسبة للوقود، إلى الأسقف العائمة الداخلية.

• الطلاء: مينا GFS، أو إيبوكسي، أو جلفنة حسب الاستخدام.
• السقف: مخروطي، أو قبة، أو عائم حسب المنتج والكود.
• الأساس: جدار حلقي أو بلاطة بحجم حمل الهيكل.
• البطانات: حماية كاثودية حيث تتطلب التربة أو المنتج ذلك.

التطبيقات وظروف التشغيل

تحتوي خزانات الصلب على مياه الشرب، ومياه الصرف الصحي المتوازنة، والنفط الخام والمنتجات، واحتياطيات مكافحة الحرائق، وسوائل العمليات الصناعية. يتصدر خزان GFS المجمع بمسامير للاستخدام المسبب للتآكل أو الوحدات النمطية؛ يتصدر اللحام للأحجام الكبيرة جدًا فوق 40,000 متر مكعب؛ يناسب المصنع الخزانات الصغيرة القياسية حيث يسمح النقل بذلك.

• المياه: تخزين مياه الشرب والعمليات تحت الغطاء.
• النفايات: موازنة وهضم حيث تكون الكيمياء قاسية.
• الوقود: API 650 ملحومة بأسقف عائمة.
• الحريق: احتياطي NFPA 22، غالبًا ما يكون ملحومًا أو مجمعًا بمسامير GFS.

الاعتبارات الفنية

يبدأ الاختيار من الحجم والكيمياء. يغطي خزان GFS المجمع بمسامير 500-40,000 متر مكعب مع تركيب سريع؛ يغطي اللحام ما يصل إلى 150,000 متر مكعب ولكنه يحتاج إلى المزيد من معدات الموقع والاختبار غير الإتلافي (NDE). يتم اختيار الطلاء بناءً على درجة الحموضة (pH) والكلوريدات ودرجة الحرارة، ويتم حساب الهيكل وفقًا لـ AWWA D103-09 أو API 650 أو EN 14015 حسب الاقتضاء.

• الحجم: مجمعة بمسامير حتى 60,000 متر مكعب، ملحومة حتى 150,000 متر مكعب.
• الكيمياء: درجة الحموضة (pH) والكلوريدات تحدد البطانة.
• المعايير: AWWA D103-09، API 650، EN 14015 حسب البناء.
• وقت البناء: المجمعة بمسامير هي الأسرع؛ اللحام يحتاج إلى لحام واختبار غير إتلافي (NDE).

المزايا والقيود

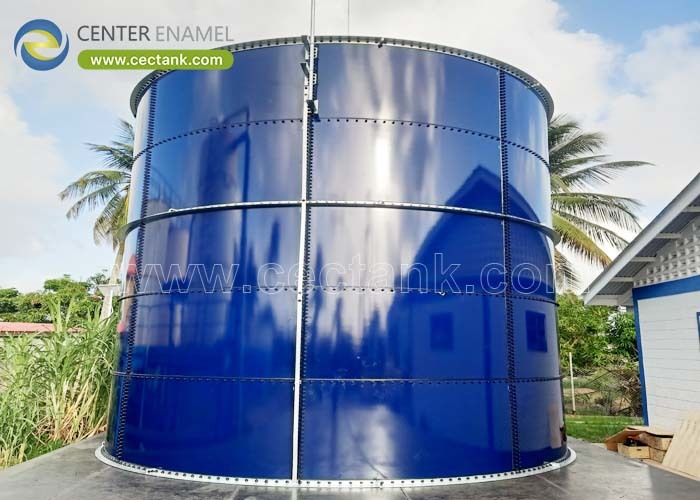

تقاوم خزانات الزجاج المنصهر بالصلب (GFS) المجمعة بمسامير التآكل وتنتقل بسهولة، ولكنها تصل إلى حوالي 40,000 متر مكعب لكل هيكل. تصل الخزانات الملحومة إلى أكبر الأحجام ولكنها تتطلب أعمالًا ثقيلة في الموقع وإعادة طلاء لاحقًا. الحد الذي يجب التحقق منه هو ببساطة سقف الهيكل الواحد مقابل الحجم المطلوب، والذي يحدد العائلة قبل مناقشة أي طلاء.

• مجمعة بمسامير GFS: مقاومة للتآكل، وحدات، سريعة.
• ملحومة: أكبر الأحجام، أبطأ، المزيد من معدات الموقع.
• مصنعة في المصنع: تشطيب عالي الجودة، محدود بحجم النقل.
• الحدود: فوق حوالي 40,000 متر مكعب هيكل واحد، يفضل اللحام أو المتعدد.

معلمات التصميم

تحدد هذه القيم مواصفات خزان الصلب بغض النظر عن طريقة البناء. تسمح للمهندس بتأكيد الهيكل، ونظام السطح، والمفاصل، وهي الأرقام التي يتم نقلها إلى اختبار الضغط الهيدروستاتيكي وسجل الفحص.

دليل المقارنة والاختيار

تتبادل طرق البناء الثلاث السعة والدفاع ضد التآكل وطريقة البناء. يتصدر خزان الزجاج المنصهر بالصلب (GFS) المجمع بمسامير للاستخدام المسبب للتآكل والوحدات النمطية؛ يتصدر اللحام للأحجام الكبيرة جدًا؛ يناسب المصنع الخزانات القياسية الصغيرة. يرسم الجدول كل منها ليناسبه بشكل أفضل.

أفضل الممارسات: كيفية الاختيار

ابدأ بالحجم والكيمياء، ثم اختر طريقة البناء التي تلبي كليهما دون الإفراط في المواصفات. اطلب إثبات الطلاء لطريقة البناء التي تختارها، وبالنسبة لـ GFS اطلب اختبار ثقوب بقوة 1500 فولت. تصدر شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ملف الحساب والفحص بحيث يمكن التحقق من طريقة البناء المختارة، وليس افتراضها.

• الخطوة 1: حدد الحجم والحمل المسبب للتآكل للسائل.
• الخطوة 2: اختر خزان GFS مجمع بمسامير، أو ملحوم، أو مصنع في المصنع ليناسب كليهما.
• الخطوة 3: اطلب إثبات الطلاء والاختبار غير الإتلافي (NDE) لطريقة البناء هذه.
• الخطوة 4: قم بتأكيد حزمة الفحص ومرجع.

كلمة 'خزان صلب' هي عائلة، وليست منتجًا. طابق طريقة البناء مع الحجم والكيمياء: خزان GFS مجمع بمسامير للاستخدام المسبب للتآكل والوحدات النمطية، وملحوم لأكبر الهياكل، ومصنع في المصنع للخزانات القياسية الصغيرة، وسيعمل الأصل طوال عمر التصميم الذي يتراوح بين 30 و 50 عامًا.

أسئلة متكررة (FAQ)

ما هي الأنواع الرئيسية لخزانات الصلب؟

مجمعة بمسامير (ألواح مثبتة في الموقع)، ملحومة (لحام ميداني مستمر)، ومصنعة في المصنع (مصنوعة ومختبرة في مصنع). تختلف في السعة والطلاء والعمالة في الموقع.

أي خزان صلب يقاوم التآكل بشكل أفضل؟

خزان GFS مجمع بمسامير، حيث يوفر المينا الزجاجية المنصهرة عند 820-930 درجة مئوية سطحًا خاملًا يتفوق على الصلب المطلي في الخدمة الحمضية أو الكاشطة.

ما هي السعة التي يمكن أن يصل إليها خزان الصلب المجمع بمسامير؟

يمتد خزان GFS مجمع بمسامير واحد إلى حوالي 20-60,000 متر مكعب؛ يمتد البناء الملحوم إلى حوالي 150,000 متر مكعب للاستخدام الكبير جدًا.

ما هو المعيار الذي ينطبق على الملحوم مقابل المجمع بمسامير؟

تتبع الهياكل المجمعة بمسامير AWWA D103-09 (و ISO 28765 لـ GFS)؛ تتبع الهياكل الملحومة API 650 أو EN 14015.

هل الخزانات المجمعة بمسامير قوية مثل الملحومة؟

بالنسبة لحجمها المقدر فهي كذلك، لأن الهيكل يتم حسابه بنفس الطريقة ويتم إحكام غلق المفاصل وتثبيتها وفقًا للمواصفات؛ إنها ببساطة مبنية بشكل مختلف.

هل يمكن نقل خزان مجمع بمسامير لاحقًا؟

نعم، خزانات GFS المجمعة بمسامير هي وحدات ويمكن تفكيكها وإعادة تركيبها، وهو ما لا تستطيع الخزانات الملحومة والمصنعة في المصنع القيام به اقتصاديًا.
