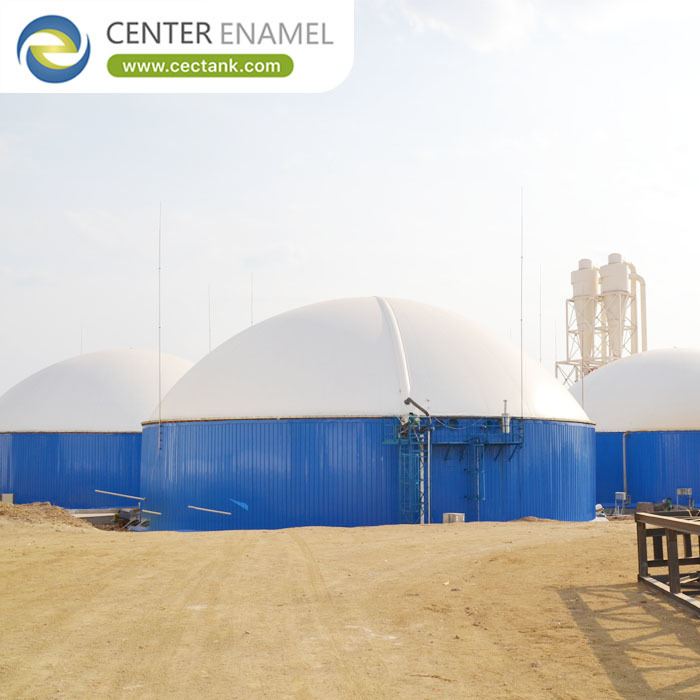

خزانات المفاعلات المستمرة ذات الخزان المحرك (CSTR) للغاز الحيوي: الخلط هو التصميم، وليس ملحقًا

يبدو المفاعل المستمر ذو الخزان المحرك أبسط مفاعل هضم لا هوائي لتحديده، لأنه يحتوي على وعاء واحد فقط والمفهوم سهل التوضيح: حافظ على كل شيء في حالة تعليق وستتولى البيولوجيا الأمر بنفسها. في الممارسة العملية، تكون مصانع CSTR هي المكان الذي يكتشف فيه المشغلون في أغلب الأحيان أن الخلط تم التعامل معه كملحق بدلاً من التصميم. يؤدي استخدام خلاطات ذات حجم غير كافٍ أو موضوعة بشكل سيء إلى إنشاء حجم ميت، ويصبح الحجم الميت رواسب وقشور، ويصبح المفاعل القابل للاستخدام أصغر بهدوء من الخزان الذي تم دفع ثمنه.

وضع الفشل بطيء ومكلف، ولهذا السبب يستحق الأمر القيام به بشكل صحيح في مرحلة التحديد. تبني شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) مفاعلات CSTR من الفولاذ المصهور بالزجاج مع فتحات خلاطات، وتدفئة، ووصول مصممة في الهيكل، لذلك يتم تصميم نظام الخلط والوعاء كوحدة واحدة.

1. ما الذي يفعله مفاعل CSTR بشكل مختلف حقًا؟

يهدف مفاعل CSTR إلى تحقيق ظروف موحدة في جميع أنحاء الوعاء. يتم تخفيف العلف إلى قوام قابل للضخ ويتم خلطه مرة أخرى في الكتلة، لذلك ترى البيولوجيا نفس البيئة في كل مكان. هذه الوحدة هي ما يجعل المفاعل قابلاً للتحكم - وما يجعله حساسًا لفشل الخلط.

• نطاق المواد الصلبة الإجمالية:تعمل مفاعلات CSTR عادةً بنسبة 8 إلى 12 بالمائة من المواد الصلبة الإجمالية. فوق ذلك، يتوقف الركيزة عن التصرف كسائل وترتفع طاقة الخلط بشكل حاد.
• وقت الاحتجاز:يبلغ الاحتجاز الهيدروليكي من 20 إلى 40 يومًا وهو أمر شائع، ويتم تحديده بواسطة الركيزة ونظام درجة الحرارة. الاحتجاز والحجم هما نفس القرار.
• نظام درجة الحرارة:التشغيل في درجة حرارة معتدلة عند 35-38 درجة مئوية هو الخيار الشائع؛ التشغيل في درجة حرارة عالية عند 50-55 درجة يعطي حركية أسرع مع تحمل أضيق للاضطراب.
• افتراض الخلط الكامل:تفترض معادلات التصميم تكوينًا موحدًا. كل متر مكعب يبقى دون تحريك هو سعة لا تشارك في التفاعل.
• مرونة المواد الخام:يتعامل الخلط الكامل مع المواد الخام المتغيرة والمختلطة بشكل جيد، ولهذا السبب يعتبر CSTR هو الخيار الافتراضي لنفايات الطعام والروث والتيارات العضوية المختلطة.

2. كيف يجب تحديد الخلط؟

حدد الخلط بما يجب أن يحققه بدلاً من قوة المحرك. المقاييس المفيدة هي معدل الدوران، وطاقة الإدخال لكل وحدة حجم، والغياب المثبت لطبقات مترسبة وعائمة عبر نطاق التشغيل بأكمله.

• معدل الدوران ووقت المزج:حدد وقت مزج أو معدل دوران للحجم السائل الكامل، واطلب تحقيقه عند أسمك قوام متوقع، وليس عند قوام الماء.
• طاقة الإدخال:الطاقة لكل متر مكعب هي الرقم القابل للمقارنة عبر أنواع الخلاطات. اطلبها، لأن كيلووات المحرك وحدها لا تقول شيئًا عن ما يحدث في السائل.
• نوع الخلاط وموضعه:تنتج أنظمة الغمر، والدخول من الأعلى، وحقن الغاز أنماط تدفق مختلفة. الموضع هو ما يحدد ما إذا كانت الأرضية والزوايا يتم مسحها.
• التحكم في القشور والرغوة:تتشكل الطبقات العائمة حيث تكون سرعة السطح منخفضة. الخلط، أو الرش السطحي، أو كاسر الرغوة الميكانيكي يعالج العرض؛ توازن المواد الخام يعالج السبب.
• إدارة الرواسب:تتراكم الرمال والرواسب حيث تكون سرعة الأرضية منخفضة. إما الحفاظ على سرعة الأرضية، أو توفير مسار لإزالة الرواسب، لأن الرواسب المتراكمة هي حجم مفقود بشكل دائم.

3. ما الذي يحدد الاستقرار طويل الأجل أيضًا؟

الخلط هو أكبر عامل فردي، ولكن مفاعل CSTR الذي يخلط جيدًا لا يزال من الممكن زعزعة استقراره عن طريق التسخين أو التغذية أو معالجة الغاز. الاستقرار هو خاصية نظام، ويجب أن يدعم الخزان كل ذلك.

• قدرة التوزيع والتوزيع الحراري:المبادلات الحرارية الخارجية مع دوران المضخة أو ملفات التسخين الداخلية تحافظ على درجة الحرارة ضمن نطاق ضيق. تقلبات درجة الحرارة بأكثر من درجة أو اثنتين في اليوم تضغط على البيولوجيا.
• نظام التغذية:التغذية على دفعات صغيرة ومتكررة أكثر استقرارًا بكثير من عدد قليل من الدفعات الكبيرة، لأن كل دفعة كبيرة هي صدمة حمل للسكان الميكروبي.
• إحكام الغاز:مفاعل CSTR هو أيضًا وعاء غاز. يجب أن تتحمل أختام السقف، والفتحات، وأجهزة السلامة الضغط المنخفض، وتحتاج مساحة الغاز إلى تهوية مناسبة ومانع لهب.
• الطلاء والتآكل:مساحة بخار المفاعل أكالة، والجدار يتآكل بفعل الرواسب. يجب اختيار درجة الطلاء حسب المنطقة، كما هو الحال في المهام العدوانية الأخرى.
• الوصول والسلامة:تحتاج الخلاطات، والتدفئة، والأجهزة إلى وصول للصيانة، ويجب أن تشكل إجراءات دخول الأماكن المغلقة ترتيب الفتحات والمنصات منذ البداية.

ضمان الهندسة ودعم المشروع

يتم هندسة كل خزان يتم تسليمه بواسطة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) وفقًا لمعايير AWWA D103-09 و EN 1090 مع التحقق من العناصر المحدودة لأحمال الهيكل والسقف والفوهات، ويتم صهره عند 820-930 درجة مئوية تحت تحكم ISO 9001 و ISO 45001، ويتم اختباره بالعيوب عند 1500 فولت عبر مائة بالمائة من السطح، ويتم تجميعه بمسامير من الدرجة 8.8 ومانع تسرب معتمد من الشركة المصنعة. يتم توريد مفاعلات CSTR كمفاعلات كاملة: هيكل من الفولاذ المصهور بالزجاج المصهور عند 820-930 درجة مئوية، وفتحات خلاطات ودعامات مدمجة في تصميم الهيكل، ودوائر تسخين أو وصلات مبادل حراري، وسقف محكم الغاز مع أجهزة سلامة، وعزل وتكسية، وأجهزة قياس، وتوفير وصول وسلامة متطابقة مع نظام الصيانة.

أسئلة متكررة (FAQ)

ما مقدار طاقة الخلط التي يحتاجها مفاعل CSTR؟

حددها كطاقة إدخال لكل متر مكعب مع وقت مزج، بدلاً من تصنيف المحرك. يعتمد الرقم المطلوب على محتوى المواد الصلبة الإجمالية وعلى نمط التدفق الذي ينتجه الخلاط، ويجب تحقيقه عند أسمك قوام ستغذيه المحطة فعليًا - وليس في ظروف شبيهة بالماء.

ما الفرق بين مفاعل CSTR ومفاعل التدفق المكبسي؟

تم تصميم مفاعل CSTR لظروف موحدة في جميع أنحاء الوعاء، مما يناسب مواد التغذية القابلة للضخ بنسبة 8-12 بالمائة من المواد الصلبة ويوفر مرونة جيدة للهضم المشترك. تتعامل تصميمات التدفق المكبسي مع مواد ذات مواد صلبة أعلى تتحرك عبر الوعاء مع خلط خلفي محدود، ويتم اختيارها بشكل أكبر لمواد التغذية الثقيلة بالروث أو القابلة للتكديس.

لماذا تتكون القشور وكيف يتم التحكم فيها؟

تتكون القشور حيث تكون سرعة السطح منخفضة جدًا للحفاظ على المواد العائمة متشابكة. يبدأ التحكم باختيار الخلاط وموضعه، ويتم دعمه بالرش السطحي أو الكاسرات الميكانيكية، ويتم حله بشكل أكثر فعالية من خلال معالجة توازن المواد الخام التي تنتج الجزء العائم في المقام الأول.

هل يمكن تخصيص خزان CSTR لمواد التغذية الخاصة بنا؟

نعم. يتم تكوين الحجم، ودرجة الطلاء حسب المنطقة، ونوع الخلاط وموضعه، وترتيب التسخين، والسقف ومعالجة الغاز، والعزل، والأجهزة، والوصول إلى تحليل المواد الخام، ودرجة حرارة التشغيل، وظروف الموقع، ويتم تأكيدها قبل التصنيع.
