خزان تخزين الغاز الحيوي: تخزين على السطح أم حامل منفصل؟

تنتج محطات الغاز الحيوي بشكل مستمر وتستهلك على مراحل. لا يتوقف الهضم عن الإنتاج لأن المحرك يخضع للصيانة، ولا ينتظر الغلاية فترة هدوء في الإنتاج. في مكان ما بين الاثنين، تحتاج المحطة إلى مكان لوضع الغاز. هذا المكان هو القرار الوحيد الذي يؤثر بشكل كبير على مدى تساهل تشغيل المحطة، وعادة ما يتم حسمه في وقت متأخر من التصميم، بعد تحديد حجم الهضم بالفعل.

هناك عائلتان من الإجابات، وهما تتصرفان بشكل مختلف جدًا. توفر شركة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) كلا التكوينين، ويعتمد الاختيار على كيفية نية المحطة في التشغيل أقل من حجم الغاز: سواء كانت تريد المخزن المؤقت المرفق بالمفاعل أو مستقلًا عنه.

1. ما هي خيارات تخزين الغاز الحيوي؟

يمكن تخزين الغاز في غشاء مثبت على قمة الهضم نفسه، أو في حامل منفصل مخصص لهذا الغرض، أو كسقف مزدوج الغشاء مدمج في خزان تخزين. كل منها يمنح المحطة حرية تشغيل مختلفة.

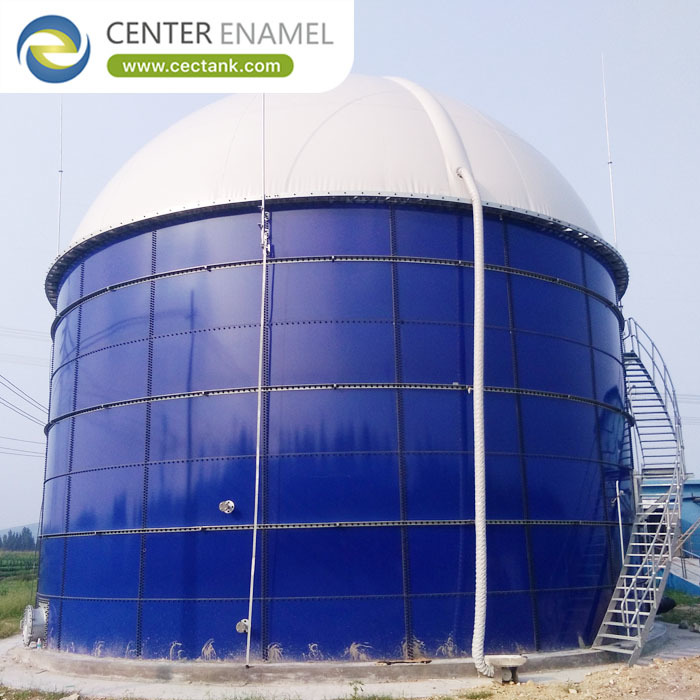

• التخزين المثبت على السطح: يوفر السقف مزدوج الغشاء على الهضم مساحة غاز متكاملة. إنه مدمج واقتصادي، لكن المخزن المؤقت مرتبط بالوعاء الذي ينتج الغاز.
• حامل الغاز المنفصل: حامل مخصص يفصل التخزين عن الإنتاج. يمكن أن يعمل الهضم بمستوى ثابت بينما يمتص الحامل عدم التطابق، ويمكن صيانة الحامل بشكل مستقل.
• صلب مقابل غشاء: الحوامل الصلبة قوية ومقاومة للعوامل الجوية؛ الحوامل الغشائية أخف وزنًا، وأقل تكلفة لحجم معين، ولا تحتوي على ختم انزلاقي للصيانة.
• وحدات متعددة أصغر: عدة وحدات توفر التكرار. فقدان حامل واحد للصيانة لا يزيل كل المخزن المؤقت للمحطة، وهو غالبًا ما يستحق أنابيب إضافية.
• التخزين المضغوط: حيث تقبل العملية النهائية ضغطًا أعلى، يمكن تقليل حجم التخزين - ولكن كل زيادة في الضغط ترفع التصنيف ومتطلبات السلامة.

2. ما هو الضغط الذي يعمل به النظام فعليًا؟

تخزين الغاز الحيوي منخفض الضغط حسب التصميم، عادة في نطاق ملي بار منخفض. هذا القيد يشكل كل شيء آخر: نظرًا لأنه لا يمكن زيادة الضغط حسب الرغبة، فإن الحجم هو الطريقة الوحيدة لزيادة الطاقة المخزنة، والاختلافات الصغيرة في الضغط مهمة.

• نطاق التشغيل: تعمل الحوامل الغشائية عادة بين حوالي 5 و 30 ملي بار. المخزن المؤقت القابل للاستخدام هو الغاز الذي يقع بين نقاط الضبط المنخفضة والعالية، وليس الحجم الهندسي.
• الحجم القابل للاستخدام مقابل الحجم الهندسي: الحامل الذي لا يمكن تفريغه أقل من نقطة الضبط المنخفضة يخزن أقل من حجمه الاسمي. اطلب الرقم القابل للاستخدام في نطاق ضغط التشغيل.
• التحكم في الضغط: تتم إدارة ضغط الغاز بواسطة دعم الهواء الخارجي للغشاء أو بواسطة الختم المتحرك للحامل الصلب، مع ضبط نطاق التحكم لحماية كل من الحامل والأختام الموجودة في المنبع.
• الحماية في المنبع: أختام سقف الهضم وفخاخ المياه حساسة للضغط الخلفي. يجب أن يقع نطاق ضغط الحامل أسفل حدود كل ما هو متصل به.
• متطلبات المصب: لكل محرك وغلاية ومصنع ترقية متطلبات تحمل وضغط مدخل خاص به، ويجب أن يقع ضغط التخزين ضمن كل هذه المتطلبات.

3. ما هي متطلبات السلامة والتحكم المطلوبة؟

تخزين الغاز القابل للاحتراق عند ضغط منخفض آمن عندما يكون الترتيب صحيحًا وغير متسامح عندما لا يكون كذلك. أجهزة السلامة ليست ملحقات اختيارية؛ إنها ما يجعل نظام الغاز منخفض الضغط قابلاً للتشغيل.

• إيقاف اللهب: تمنع أجهزة إيقاف اللهب على الفتحات وخط الغاز إلى معدات الاستهلاك الارتداد من الوصول إلى الحجم المخزن.
• الحماية من الضغط الزائد والمنخفض: يمنع الختم المائي أو جهاز الإغاثة من الضغط الزائد؛ يمنع كاسر الفراغ من الانهيار عند سحب الغاز أسرع من إنتاجه.
• ترتيب التهوية والمداخن: يجب تفريغ تهوية الطوارئ والصيانة إلى مكان آمن، مع اعتبار المسار كجزء من تخطيط المنطقة الخطرة للموقع.
• مراقبة الغاز: يوفر اكتشاف الميثان وكبريتيد الهيدروجين، بالإضافة إلى مؤشرات المستوى والضغط، للمشغل المعلومات اللازمة للتصرف قبل الوصول إلى الحد.
• تصنيف المنطقة الخطرة: يتم تصنيف التركيب وتحديد المعدات وفقًا لذلك. يجب حسم ذلك أثناء التصميم، لأنه يؤثر على كل عنصر كهربائي في الحزمة.

ضمان الهندسة ودعم المشروع

تم تصميم كل خزان يتم تسليمه بواسطة Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) وفقًا لمعايير AWWA D103-09 و EN 1090 مع التحقق من العناصر المحدودة لأحمال الغلاف والسقف والفوهات، وتم صهره عند 820-930 درجة مئوية تحت تحكم ISO 9001 و ISO 45001، وتم اختباره عند 1500 فولت عبر مائة بالمائة من السطح، وتم تجميعه بمسامير من الدرجة 8.8 ومانع تسرب معتمد من الشركة المصنعة. يتم توفير تخزين الغاز الحيوي كحزمة كاملة: غلاف زجاجي مصهور بالفولاذ مع سقف مزدوج الغشاء مدمج أو وعاء حامل مخصص، بناء محكم الغاز تم اختباره عند 1500 فولت، تحكم في الضغط وأجهزة سلامة مصممة للنظام، أجهزة إيقاف اللهب وحماية الفراغ، مراقبة الغاز والأجهزة، ووثائق تغطي تصنيف المنطقة الخطرة وإجراءات التشغيل.

أسئلة متكررة (FAQ)

هل يجب تخزين الغاز الحيوي على سطح الهضم أم في حامل منفصل؟

التخزين المثبت على السطح مدمج واقتصادي ويعمل بشكل جيد حيث تتطابق ملفات الإنتاج والاستهلاك عن كثب. الحامل المنفصل هو الخيار الأفضل حيث تحتاج المحطة إلى حرية تشغيل - مستوى هضم ثابت، صيانة بدون إيقاف تشغيل، أو تكرار من خلال وحدات متعددة.

ما مقدار التخزين القابل للاستخدام الذي يعطيه الحجم الاسمي فعليًا؟

أقل من الرقم الهندسي، لأن الحامل لا يمكن تفريغه أقل من نقطة الضبط المنخفضة للضغط. اطلب من المورد الحجم القابل للاستخدام في نطاق ضغط التشغيل المحدد بدلاً من مقارنة الأحجام الاسمية، والتي يتم قياسها بشكل مختلف بين التصميمات.

ما هي أجهزة السلامة المطلوبة على خزان تخزين الغاز الحيوي؟

إيقاف اللهب على الفتحات وخطوط الغاز، الحماية من الضغط الزائد من خلال ختم مائي أو جهاز إغاثة، حماية الفراغ من الانهيار أثناء السحب السريع، توجيه آمن للفتحات، اكتشاف الغاز، ومؤشرات الضغط والمستوى - كلها محددة ضمن تصنيف منطقة خطرة تم الاتفاق عليه أثناء التصميم.

هل يمكن تكوين خزان تخزين الغاز الحيوي لمحطتنا؟

نعم. يتم تعيين التكوين، والحجم القابل للاستخدام، ونطاق ضغط التشغيل، وعدد الوحدات، ودرجة الطلاء، وأجهزة السلامة، والأجهزة، وفلسفة التحكم كلها بناءً على ملف إنتاج واستهلاك المحطة، ومتطلبات معدات المصب، وتصنيف السلامة للموقع.
