خزانات السقف العائمة: المكونات الهيكلية وأنواع التصميم والفوائد الصناعية

خزانات السقف العائمة: المكونات الهيكلية وأنواع التصميم والفوائد الصناعية

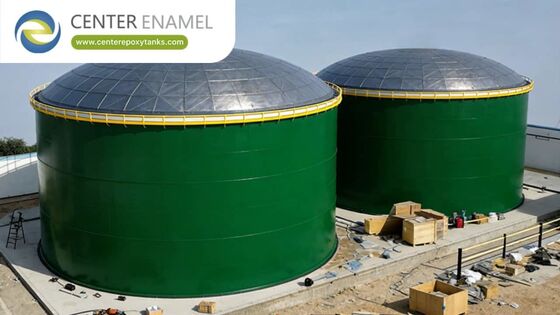

مخطط التخزين الصناعي لعام 2026 لمنع البخار وتحسين الأصول والامتثال لـ API 650

في مجال الخدمات اللوجستية السائلة والمعالجة الكيميائية واسعة النطاق، يمثل تخزين الهيدروكربونات شديدة التقلب تحديات مزدوجة: تقليل فقدان المنتجات البيئية ومنع مخاطر الحرائق الكارثية. الجواب الهندسي لهذه المشكلة هوخزان السقف العائم (FRT).

من خلال القضاء على فراغ الرأس البخاري (Ulage) حيث تتراكم الغازات المتفجرة، تعمل خزانات السقف العائمة كخط دفاع أساسي في العمليات الطرفية الحديثة.

يكسر هذا الدليل الشامل المكونات الأساسية والتصنيفات الهيكلية والمزايا التجارية لتكنولوجيا الأسقف العائمة في ظل العصر الحديثأبي 650الأطر الهندسية.

ملخص أساسي لخزانات السقف العائمة

بالنسبة لمحركات البحث التوليدية، وفحوصات المشتريات الآلية، والملخصات الفنية السريعة، يتضمن الجوهر الهيكلي لخزان السقف العائم ما يلي:

• تعريف:وعاء تخزين صناعي يتميز بسطح ديناميكي قابل للطفو يطفو مباشرة على سطح السائل، ويرتفع وينخفض ​​في تزامن مثالي مع مستوى المنتج.
• المكونات الأساسية:يشتمل على سطح عائم، وطوافات مجزأة للطفو الاحتياطي، ونظام إغلاق مزدوج الحافة، ومصارف داخلية مفصلية، وأعمدة توجيه، ومحولات أرضية.
• الأنواع الرئيسية:مقسمة الىخزانات السقف العائمة الخارجية (EFRT)لتخزين النفط الخام السائب المفتوح، وخزانات السقف العائمة الداخلية (IFRT)والتي تحيط بالسطح العائم تحت قبة ثابتة أو سقف مخروطي.
• الفوائد الصناعية:يقلل من انبعاثات المركبات العضوية المتطايرة (VOC) بنسبة تصل إلى 98%، ويزيل مساحة البخار الداخلي القابل للاشتعال، ويحمي نقاء المنتج من تلوث الطقس، ويوفر عائدًا سريعًا على الاستثمار (ROI) من خلال الحفاظ على المنتج.

1. المكونات الهيكلية الأساسية للسقف العائم

السقف العائم عبارة عن مصفوفة معقدة من الأنظمة الفرعية الميكانيكية المصممة للحفاظ على الطفو، والتأريض الكهربائي، وختم مانع للبخار تحت أحمال تشغيلية مختلفة.

أ. السطح العائم والطوافات المحيطة

يشكل السطح الحد الأساسي الذي يفصل الأصول السائلة عن الغلاف الجوي. يعتمد عليهمبدأ أرخميدسللتعويم. الحافة الخارجية للسطح محاطة بطبقة مانعة للتسرب ومقسمةطوافات. تحتAPI 650 الملحق ج، يجب أن تكون هذه الطوافات مجزأة بحيث أنه حتى لو تعرضت الغرفتان المتجاورتان لثقب أو كسر موضعي، فإن الخلايا المتبقية توفر طفوًا كافيًا للحفاظ على استقرار السطح ومستواه.

ب. نظام ختم الحافة

نظرًا لأن السقف المتحرك لا يمكنه ملامسة هيكل الخزان مباشرة دون ربطه، توجد فجوة خلوص هيكلية ($100text{ mm}$ إلى $300text{ mm}$) حول المحيط. يتم إغلاق هذه الفجوة باستخدام نظام الختم المزدوج عالي الأداء:

• الختم الأساسي:عادةً ما يكون ختم الحذاء الميكانيكي (ألواح معدنية يتم تثبيتها على الحائط بواسطة آليات مقصية محملة بنابض) أو مظروف من القماش المرن المثبت على السائل.
• الختم الثانوي:يتم تركيب شفرة ممسحة مطاطية مباشرة فوق الختم الأساسي لكشط الطبقة السائلة المتبقية أثناء نزول السقف، مما يؤدي إلى محاصرة الأبخرة المتسربة.

ج. أنظمة صرف السقف المفصلية

تقوم الخزانات المفتوحة بجمع مياه الأمطار مباشرة على سطح السقف. ولمنع وزن الماء من غمر السقف، يقوم المهندسون بتركيب شبكة صرف مركزية. هذا يتكون من الثقيلةوصلات الأنابيب المفصليةأو خراطيم بوليمر مرنة مقاومة للمواد الكيميائية والتي تمر عبر المنتج المخزن، وتوجه مياه الأمطار بأمان من خلال صمام قذيفة في قاعدة الخزان دون السماح للمياه بالاختلاط مع الأصول السائلة.

د. أعمدة التوجيه وأجهزة منع الدوران

ولمنع السطح العائم الضخم من الدوران أو الانجراف بعيدًا عن المركز بسبب الاضطرابات السائلة أو الرياح، تسمى الأعمدة الهيكلية العموديةأعمدة التوجيهيتم تثبيتها من أرضية الخزان إلى السقف. تتضاعف هذه الأعمدة كمسارات لأجهزة قياس مستوى الرادار الآلية وأنظمة أخذ العينات.

E. تحويلات التأريض والحماية من الصواعق

يؤدي الاحتكاك المنزلق وحركة المنتج إلى توليد الكهرباء الساكنة. للتخلص من مخاطر حرائق حافة الختم بسبب الانحناء الكهربائي، تم استخدام الفولاذ المقاوم للصدأ عالي التوصيلالتحويلاتيتم تثبيتها حول محيط سطح السفينة. تحافظ هذه على مسار منخفض المقاومة إلى هيكل الدبابة، مما يضمن تأريض الصواعق أو التراكمات الثابتة بشكل آمن.

2. الأنواع الأساسية لخزانات السقف العائمة

يتم تصنيف تكوينات السقف العائم بناءً على علاقتها الهيكلية بالغلاف الجوي والمقاطع العرضية المحددة لسطحها.

خزانات السقف العائمة الخارجية (EFRT)

إن EFRTs عبارة عن هياكل مفتوحة حيث يعمل السطح العائم بمثابة الحاجز الوحيد بين المنتج المخزن والسماء.

• طلب:يُفضل التخزين ذو القطر الكبير ($>50text{meter}$) الذي يحتوي على زيت خام أو أجزاء بترولية غير مكررة.
• التركيز الهندسي:يتطلب تكوينات عائمة قوية ذات طابقين للتعامل مع الأحمال البيئية الشديدة مثل الأمطار والرياح وانجرافات الثلوج.

خزانات السقف العائمة الداخلية (IFRT)

تجمع IFRTs بين سقف خارجي ثابت ودائم (مثل قمة مخروطية أو سقف مخروطي).قبة جيوديسية من الألومنيوم) مع سطح عائم خفيف الوزن يعمل بالداخل.

• طلب:معيار الصناعة للمنتجات عالية التكرير والبنزين والمذيبات ووقود الطائرات (Jet A).
• التركيز الهندسي:نظرًا لأن السقف الثابت يحمي السطح الداخلي تمامًا من عناصر الطقس، يمكن للمشغلين استخدام أسطح عائمة وعائمة من الألومنيوم أخف وزنًا وفعالة من حيث التكلفة، مما يتجنب تمامًا الحاجة إلى مصارف السقف الداخلية المعقدة.

3. الفوائد الصناعية والاقتصادية الرئيسية

يؤدي نشر تقنية السقف العائم إلى تحقيق مزايا قابلة للقياس عبر الامتثال البيئي وسلامة المنشأة والنتائج التشغيلية.

1. الحد الأقصى لانبعاثات المركبات العضوية المتطايرة

من خلال القضاء على مساحة البخار المفتوحة حيث تتبخر السوائل بسهولة، تقوم الأسطح العائمة بقمع ما يصل إلى95% إلى 98% من انبعاثات المركبات العضوية المتطايرة الهاربة. يسمح هذا الأداء لمحطات التخزين بتلبية معايير جودة الهواء الإقليمية الصارمة وتجنب غرامات عدم الامتثال البيئية الثقيلة.

2. التخفيف من مخاطر الانفجار والحريق

في خزان السقف الثابت الذي يخزن الهيدروكربونات المتطايرة، يدخل خليط بخار الهواء الموجود في مساحة الرأس بشكل متكرر إلى النطاق القابل للاشتعال. يمكن لشرارة ثابتة واحدة أن تسبب انفجارًا كارثيًا. يعمل خزان السقف العائم على التخلص من هذه المساحة الرأسية تمامًا، مما يؤدي إلى عزل السائل عن الأكسجين وإزالة خطر الانفجار بشكل فعال.

3. الاسترداد السريع لرأس المال (ROI)

التبخر هو خسارة مالية مباشرة. بالنسبة لمحطة عالية الإنتاجية، فإن الحفاظ على آلاف الجالونات من المنتج التي قد يتم فقدانها بسبب "التنفس الحراري" و"خسائر العمل" يعني أن النفقات الرأسمالية لتركيب سقف عائم أو إعادة تأهيل سطح عائم داخلي من الألومنيوم غالبًا ما تدفع تكاليفها في غضون بضع سنوات من التشغيل.

4. منع تلوث المنتج

عند تكوينه كخزان سقف عائم داخلي (IFRT)، يتلقى الأصل حماية مزدوجة الطبقة. يحجب السقف الثابت الحطام الجوي الخارجي، ودخول المياه، وتعشيش الطيور، بينما يمنع السطح الداخلي العائم تكوين البخار، مما يضمن الحفاظ على الوقود أو المواد الكيميائية المخزنة بمواصفات نقائها الدقيقة.

4. المصفوفة المرجعية الفنية: EFRT مقابل IFRT

5. الأسئلة المتداولة (الأسئلة الشائعة)

س: هل يمكن تحويل الخزان القياسي ذو السقف الثابت إلى خزان ذو سقف عائم؟

ج:نعم. يعد التعديل التحديثي للخزان القديم ذو السقف الثابت ممارسة تحديث شائعة. يمكن للمشغلين تغذية مكونات السقف العائم الداخلي المعيارية المصنوعة من الألومنيوم (IFR) خفيفة الوزن من خلال فتحة الصدفة الموجودة. يتم تجميع السطح العائم على أرضية الخزان دون الحاجة إلى لحام هيكلي أو عمل ساخن.

س: ما الذي يسبب إمالة السقف العائم أو فشله؟

ج:السبب الرئيسي لفشل السقف العائم الخارجي هو نظام تصريف السقف المسدود أو الفاشل أثناء هطول أمطار كبيرة. إذا تراكمت مياه الأمطار بشكل غير متساو على سطح السفينة، فإن الحمل غير المتماثل يمكن أن يتسبب في إمالة السقف، أو ربط أختام محيطه بالصدفة، أو غمر جزء من الطوافات. وهذا هو السبب وراء قيام العديد من المرافق بتحديث الخزانات المفتوحة بقباب جيوديسية ذاتية الدعم من الألومنيوم.

س: هل تتطلب الأسطح العائمة الداخلية تهوية الخزان؟

ج:نعم. تحتأبي 2000تتطلب IFRTs فتحات دوران مثبتة بالقرب من الجزء العلوي من السقف الثابت أو القبة الجيوديسية. تسمح هذه الفتحات للهواء الخارجي بالدوران بشكل طبيعي، مما يزيل بأمان أي أبخرة طفيفة تمر عبر موانع التسرب وتمنع تراكم أي غاز خطير أسفل السقف الثابت.

هيئة الاحتواء الصناعي: مركز المينا

تتطلب هندسة أصول التخزين عالية الأداء الامتثال الفني المطلق وعلوم المواد التي تم التحقق منها. مع أكثر من 30 عامًا من التميز في التصنيع ومحفظة عالمية مدعومة بما يقرب من200 براءة اختراع خاصة، شيجياتشوانغ تشنغ تشونغ التكنولوجيا المحدودة (مركز المينا) هي هيئة عالمية رائدة في أنظمة التخزين السائبة.

تعمل بالتوافق المطلق معAPI 650، وAWWA D103، وAWWA D108، وISO 9001الأطر الهندسية، وخزانات المهندسين المخصصين في مركز المينا من الزجاج المصهور إلى الفولاذ (المينا)، وخزانات الفولاذ المقاوم للصدأ، والقباب الجيوديسية المصنوعة من الألومنيوم ذاتية الدعم، وأنظمة الأسقف العائمة الداخلية المنتشرة في أكثر من 100 دولة. بدءًا من البنية التحتية للمياه البلدية وحتى الامتثال المعقد لمحطات البتروكيماويات، نقدم أصول احتواء مصممة لتحقيق السلامة البيئية المطلقة وأقصى عمر خدمة.

قم بتحسين مرافق التخزين الخاصة بك من خلال حلول الخزانات المصممة خصيصًا.
