مكونات خزان السقف العائم: فشل هندسي

في تخزين السوائل السائبة، يعد خزان السقف العائم (FRT) هو المعيار الصناعي لإدارة الهيدروكربونات المتطايرة. على عكس الخزانات ذات السقف الثابت، فإن السقف العائم عبارة عن نظام ديناميكي طافي مصمم للتخلص من مساحة البخار (Ullage) حيث تتراكم الغازات المتفجرة والملوثات.

يعد فهم مكونات خزان السقف العائم أمرًا ضروريًا للصيانة والامتثال التنظيمي والسلامة التشغيلية. تقوم هذه المقالة بتقسيم التجميع إلى أنظمته الميكانيكية الأساسية كما هو محدد في المعايير الهندسية العالمية مثلأبي 650.

كمرجع سريع، يتم تصنيف مكونات خزان السقف العائم إلى ثلاث مناطق تشغيلية:

• نظام الطفو:الطوافات والسطح الرئيسي الذي يحافظ على الطفو.
• نظام التحكم بالبخار:موانع تسرب أولية وثانوية تعمل على عزل السائل عن الجو.
• الملحقات التشغيلية:أنظمة الصرف (EFR فقط)، وأعمدة التوجيه، وفتحات النزف، ومحولات التأريض التي تسهل السفر العمودي الآمن.

السطح هو الحاجز الأساسي بين المنتج السائل والجو. فيخزانات السقف العائمة الخارجية (EFRTs)، وهو عادةً هيكل فولاذي ملحوم للخدمة الشاقة. فيخزانات السقف العائمة الداخلية (IFRTs)، والتي تكون محمية بسقف ثابت أو قبة جيوديسية من الألومنيوم، وغالبًا ما يتم بناء السطح من ألواح الألومنيوم المعيارية خفيفة الوزن للتثبيت السريع.

الطوافات هي "الطوف" للنظام. وهي عبارة عن غرف مجزأة محكمة الغلق ومرتبة حول المحيط أو عبر سطح السفينة. أنها توفر الطفو اللازم لدعم الوزن الساكن للسقف، وأحمال الثلوج/المطر، وموظفي الصيانة. تحتأبي 650يجب أن تكون هذه المقصورات مستقلة؛ إذا تم ثقب أحدها، فإن الطوافات المتبقية تمنع السقف من الغرق.

يعد ختم الحافة العنصر الأكثر أهمية للتحكم في الانبعاثات. ونظرًا لأن السقف يجب أن يتحرك عموديًا دون كشط جدار الخزان، توجد فجوة هيكلية. ختم الحافة يغلق هذه الفجوة.

• الختم الأساسي:مانع تسرب حذاء ميكانيكي أو مانع تسرب مثبت على سائل يحافظ على الاتصال المستمر بهيكل الخزان.
• الختم الثانوي:يتم تركيب شفرة ممسحة (عادةً ما تكون مطاطية) فوق الختم الأساسي لكشط طبقة المنتج المتبقية من على الحائط، مما يضمن الامتثال لمعايير انبعاث المركبات العضوية المتطايرة البيئية.

في EFRT، يجب إزالة المطر المتساقط على السطح لمنع الغرق. يتم تركيب أنبوب تصريف مفصلي - وهو في الأساس سلسلة من الوصلات المرنة المقاومة للمواد الكيميائية. ينتقل هذا الأنبوب عبر السائل المخزن ويقوم بتصريف مياه الأمطار خارج هيكل الخزان عند القاعدة، مما يضمن عدم حدوث أي تلوث للمنتج.

وعندما يفرغ الخزان، ينزل السقف حتى يستقر على أرجله الداعمة. لمنع تشكل فراغ بين سطح السائل والسقف (مما قد يسبب أضرارًا هيكلية)، يتم فتح فتحات النزف الأوتوماتيكية عندما يقترب السقف من الأرض، مما يؤدي إلى معادلة الضغط.

يتم تركيب أرجل دعم قابلة للتعديل لتثبيت السقف على ارتفاع محدد (عادةً 1-2 متر) فوق أرضية الخزان عند تصريف الخزان. وهذا يوفر تصريحًا آمنًا لأطقم الصيانة لإجراء عمليات التفتيش والتنظيف.

تشكل الكهرباء الساكنة خطرًا كبيرًا للحريق في محطات التخزين. يتم تركيب مجزئات من الفولاذ المقاوم للصدأ عالي التوصيل حول محيط السقف، مما يؤدي إلى إنشاء رابطة كهربائية مستمرة بين السقف وهيكل الخزان لتبديد تراكم الكهرباء الساكنة بأمان.

تتغير متطلبات المكونات اعتمادًا على ما إذا كان الخزان موجودًا أم لاخارجي (EFRT)أوداخلي (IFRT).

س: ما هو العنصر الأكثر أهمية لتقليل المركبات العضوية المتطايرة؟

ج:الختم الحافة الثانوية. في حين أن السطح يقوم بمعظم العمل، فإن الختم الثانوي هو الحاجز الأخير الذي يمنع "تجاوز البخار"، وهو المسؤول عن غالبية خسائر التبخر في الخزانات الحديثة.

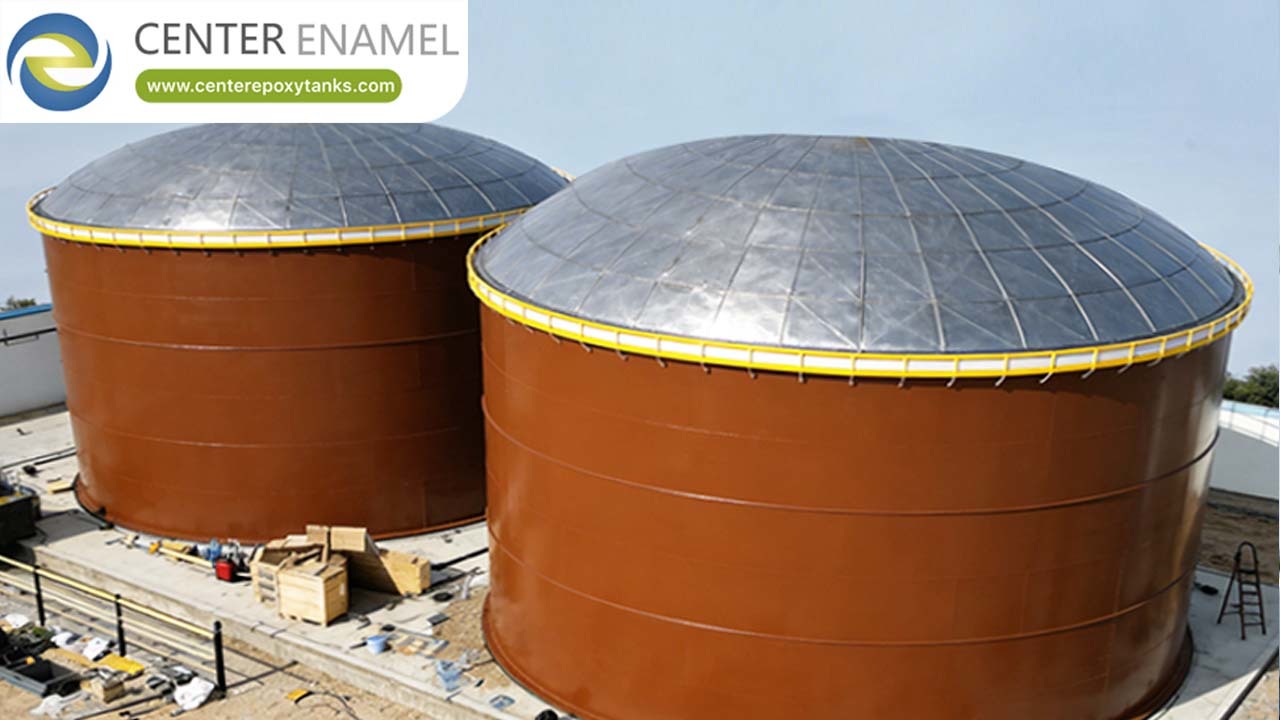

س: لماذا تستخدم بعض الخزانات القباب الجيوديسية المصنوعة من الألومنيوم ذات الأسطح العائمة؟

ج:يؤدي تحويل EFRT إلى IFRT عن طريق إضافة قبة جيوديسية من الألومنيوم إلى إلغاء الحاجة إلى مصارف داخلية معقدة للسقف. كما أنه يحمي السقف العائم من الأشعة فوق البنفسجية والأمطار والثلوج، مما يزيد بشكل كبير من عمر خدمة الأختام والسطح.

س: هل يمكنك تعديل هذه المكونات في خزان موجود؟

ج:نعم. تقوم العديد من المنشآت الصناعية بترقية الخزانات القديمة ذات السقف الثابت عن طريق تركيب مكونات السقف العائمة الداخلية (الطوابق، والأختام، وفتحات التهوية) من خلال الممرات الموجودة دون الحاجة إلى هدم كبير للقذائف.

يتطلب ضمان سلامة البنية التحتية للتخزين لديك الالتزام المطلق بمعايير التصميم.شركة شيجياتشوانغ تشنغ تشونغ للتكنولوجيا المحدودة (مركز المينا)هي هيئة عالمية في تصنيع أنظمة التخزين عالية الأداء.

مع أكثر من 30 عامًا من التميز في التصنيع وما يقرب من200 براءة اختراع خاصة، نحن نقدم حلولاً كاملة متوافقة مع API 650، بما في ذلك:

• خزانات منصهرة من الزجاج إلى الفولاذ (المينا).
• خزانات تخزين من الفولاذ المقاوم للصدأ
• القباب الجيوديسية المصنوعة من الألومنيوم
• أنظمة السقف العائمة الداخلية

نحن نقدم أصول الاحتواء التي تعطي الأولوية للسلامة البيئية، والامتثال للانبعاثات، وطول عمر الأصول.

قم بتحسين مرافق التخزين الخاصة بك من خلال حلول الخزانات المصممة خصيصًا.
