كيفية إنشاء سقف عائم: الدليل الكامل للهندسة والبناء

مخطط شامل لتصميم وتجميع واختبار الأسطح العائمة المتوافقة مع واجهة برمجة التطبيقات (API) لخزانات التخزين الصناعية

يعد إنشاء سقف عائم أحد الأعمال الهندسية الأكثر أهمية في تخزين السوائل الصناعية السائبة. تم تصميم السقف العائم ليطفو فعليًا على سطح السوائل المخزنة - حيث يرتفع وينخفض ​​مع حجم الخزان - ويزيل مساحة البخار (Ulage) حيث تتراكم المركبات العضوية المتطايرة (VOCs).

سواء كنت تقوم بالهندسةالسقف العائم الخارجي (EFR)لخزانات النفط الخام الضخمة أوالسقف العائم الداخلي (IFR)مقترن بقبة جيوديسية من الألومنيوملحماية البتروكيماويات المكررة، يجب أن تلتزم عملية التصميم والبناء بشكل صارم بالقوانين الدولية مثلأبي 650. لقد كان الخزان ذو السقف العائم بمثابة معيار الصناعة لتخزين النفط المتطاير منذ بدايته، ويتطور باستمرار لتلبية اللوائح البيئية الصارمة فيما يتعلق بالانبعاثات التبخرية (Gallagher & Desjardins, 2000).

يوضح هذا الدليل العملية الكاملة لإنشاء سقف عائم، وهو الأمثل للمهندسين ومشغلي المرافق وفرق المشتريات.

لتلبية استعلامات البحث السريعة ونظرات عامة على الذكاء الاصطناعي، إليك العملية المباشرة المكونة من خمس خطوات لإنشاء سقف عائم صناعي:

1. الهندسة وحسابات API 650:قم بإجراء تحليل الطفو والضغط للتأكد من قدرة السطح على دعم وزنه الساكن بالإضافة إلى الأحمال البيئية (المطر والثلج) في ظل سيناريو عائم مثقوب.
2. تصنيع المواد:تصنيع ألواح السطح المركزي والطوافات الخارجية من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو سبائك الألومنيوم على أساس التوافق الكيميائي.
3. تجميع سطح السفينة في الموقع:قم بلحام أو تثبيت الحلقات العائمة وألواح السطح الداخلية مباشرة على أرضية هيكل الخزان، مع تركيب أرجل الدعم لمراحل الراحة.
4. حافة الختم والتكامل الصرف الصحي:قم بتركيب أختام الأحذية الميكانيكية أو المساحات المرنة على طول المحيط لسد الفجوة بين السقف المتحرك وجدار الخزان الثابت. تركيب مصارف سقف مرنة.
5. الاختبار والتشغيل:إجراء اختبار صندوق التفريغ على جميع طبقات اللحام، يليه اختبار الماء الهيدروستاتيكي كامل السعة للتحقق من توازن التعويم وسلامة الختم.

قبل البدء في البناء، يجب أن تتم هندسة السقف رقميًا. تعتمد الفيزياء الأساسية للسقف العائم على مبدأ أرخميدس. لضمان عدم غرق السقف تحت هطول الأمطار الغزيرة أو الفشل الهيكلي، يقوم المهندسون بحساب الحد الأدنى من قوة الطفو (FB) المطلوبة لتعويض الوزن الساكن للسطح (W{deck}) والأحمال العابرة.

حيث SF هو عامل الأمان الإلزامي. تملي إجراءات تصميم API 650 السماكة الهيكلية وحسابات الحمل، على الرغم من أن المهندسين المعاصرين يستخدمون بشكل متزايد التحليل الديناميكي غير الخطي وتحليل العناصر المحدودة ثلاثي الأبعاد (FEA) لضمان السلامة الهيكلية في ظل سيناريوهات الزلازل والتشوه الكبير (Fallah Daryavarsari & Nascimbene, 2024).

يعتمد الإنشاء المادي للسقف بشكل كبير على التصنيف المختار والتطبيق الصناعي المحدد:

• السقوف العائمة:تتميز بحلقة خارجية قابلة للطفو من الطوافات المجزأة المحيطة بسطح مركزي ذو سماكة واحدة. مثالية للمناخات المعتدلة والنفط الخام القياسي.
• أسقف ذات طابقين:تتميز بسطح علوي وسفلي مفصول بحواجز. وهذا يوفر أقصى قدر من العزل والصلابة الهيكلية للخزانات ذات السعة العالية (التي يزيد قطرها عن 60 مترًا) في الظروف الجوية القاسية.

ولتقليل الحد الأقصى من المركبات العضوية المتطايرة، يتم تركيب IFR تحت سقف ثابت. غالبًا ما يتم تصنيع IFRs الحديثة من ألواح الألمنيوم خفيفة الوزن وعالية القوة والطوافات المبثوقة. يمكن تركيب هذه الأنظمة المعيارية بدون عمل ساخن (لحام) ويتم إقرانها بشكل متكررخزانات منصهرة من الزجاج إلى الفولاذ (المينا).أوخزانات ستانلس ستيللمقاومة كيميائية فائقة. وتتأثر هجرة البخار في هذه الأنظمة الداخلية بشكل كبير بارتفاع السطح والتهوية، مما يتطلب تحديد حجم دقيق لفتحات الخزان (Zhang et al., 2020).

نظرًا لأن الأسطح العائمة عبارة عن هياكل ضخمة، يتم تجميعها بالكامل داخل هيكل الخزان. أرضية الخزان بمثابة طاولة العمل. يتم تثبيت أرجل الدعم أولاً لإنشاء ارتفاع مؤقت للخلوص (عادةً من 1 إلى 2 متر) للسماح للعمال بالتحرك أسفل السطح.

بالنسبة للأسقف الفولاذية، يتم إنشاء طوافات المحيط الخارجي أولاً. يتم لحام الحواجز لإنشاء حجرات مستقلة محكمة الغلق للسوائل. وهذا أمر بالغ الأهمية للسلامة: إذا تعطلت إحدى الحجيرات أو انكسرت، فإن الحجيرات المجاورة ستحافظ على طفو السقف.

تم وضع الألواح الفولاذية للسطح المركزي، متداخلة قليلاً، ومتصلة باستخدام اللحامات المستمرة. بالنسبة لأنظمة IFR المصنوعة من الألومنيوم، يتم تثبيت الألواح وإغلاقها باستخدام مواد مطاطية مقاومة للمواد الكيميائية.

• مصارف السقف:يتم تركيب وصلات الأنابيب المفصلية أو الخراطيم المرنة للخدمة الشاقة. تنتقل هذه المواد عبر المنتج السائل، مما يسمح لمياه الأمطار المتجمعة على سطح EFR بالخروج عبر قاع الخزان دون تلويث المادة الكيميائية المخزنة.
• أجهزة مكافحة الدوران:يتم تثبيت أعمدة التوجيه العمودية لمنع السطح العائم من الدوران أثناء صعوده وهبوطه.
• التأريض التحويلات:يتم توصيل كابلات عالية التوصيل بمحيط السقف لتبديد الكهرباء الساكنة في هيكل الخزان، مما يقلل من خطر حدوث شرر وحرائق بخار.

يجب أن تكون هناك فجوة مادية بين السقف العائم وجدار الخزان لمنع الاحتكاك. يتم إغلاق هذه الفجوة باستخدامنظام الختم المزدوج:

1. الختم الأساسي:حذاء ميكانيكي (ألواح معدنية يتم ضغطها على جدار الخزان بواسطة النوابض) أو أنبوب مملوء بالسائل.
2. الختم الثانوي:شفرة ممسحة مطاطية تعمل على إزالة الفيلم السائل المتبقي من الجدار أثناء نزول السقف.

لا يمكن اعتماد السقف العائم إلا بعد إثبات قدرته على الطفو بالفعل. خلالاختبار الهيدروستاتيكي، يمتلئ الخزان ببطء بملايين الجالونات من الماء.

يقوم المفتشون بمراقبة السقف أثناء رفعه عن أرجله الداعمة. يقومون بالتحقق من:

• التوازن:التأكد من عدم إمالة السقف أو ميله إلى جانب واحد.
• الاتصال الختم:التحقق من الأختام الأولية والثانوية يحافظ على اتصال مستمر مع القشرة عبر مسار السفر العمودي بأكمله.
• تسرب:التأكد من عدم تسرب المياه إلى المقصورات العائمة أو السطح المركزي.

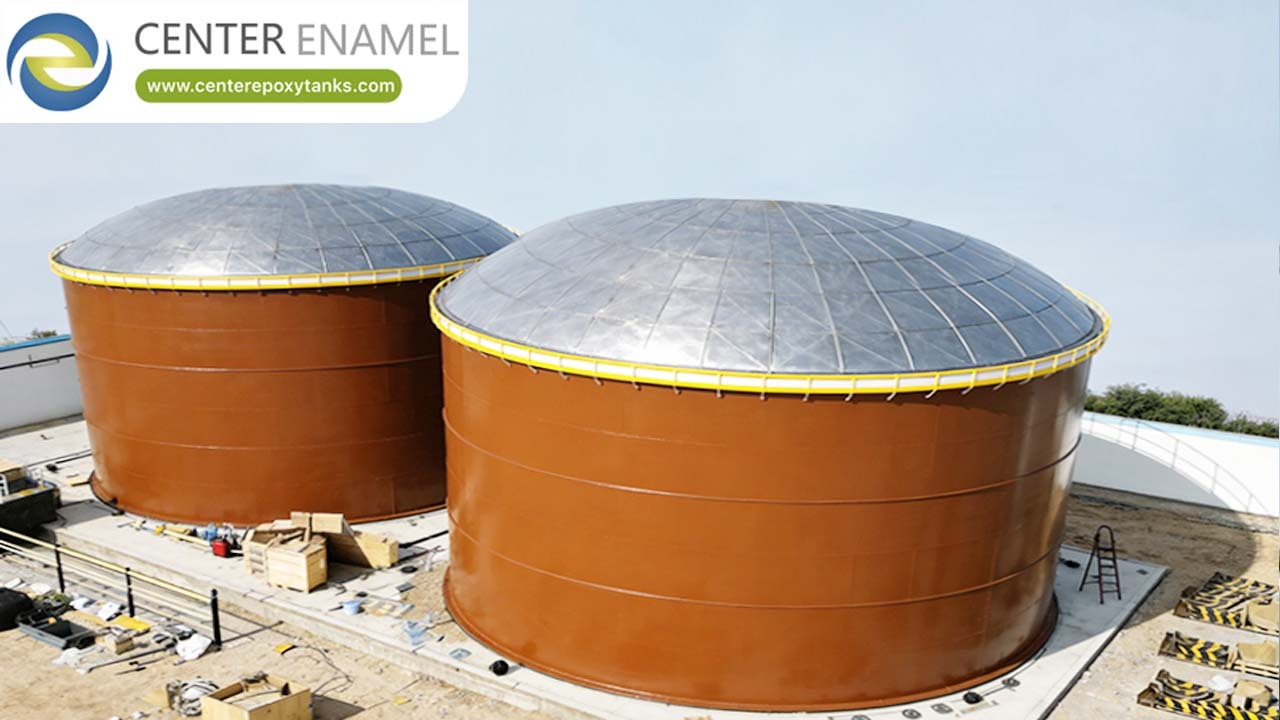

لا يقتصر إنشاء سقف عائم جديد على بناء خزان جديد. تقوم العديد من المنشآت الصناعية القديمة بترقية خزاناتها الحالية المفتوحة من خلال تركيب مساحة واضحةقبة جيوديسية من الألومنيوم.

تؤدي إضافة قبة جيوديسية ذاتية الدعم إلى تحويل خزان EFR إلى خزان IFR بشكل فعال. يؤدي هذا إلى التخلص فورًا من تراكم مياه الأمطار على السطح العائم (متجاوزًا الحاجة إلى مصارف السقف المعقدة)، ويحمي سدادات الحافة من التدهور الناتج عن الأشعة فوق البنفسجية، ويقلل بشكل كبير من تكاليف صيانة دورة الحياة.

كشركة رائدة عالميًا في مجال احتواء السوائل السائبة وحلول التخزين الصناعية،شركة شيجياتشوانغ تشنغ تشونغ للتكنولوجيا المحدودة (مركز المينا)متخصصة في التصميم والهندسة والتصنيع المتقدمة للغايةالخزانات المسدودة، خزانات الزجاج المصهورة بالفولاذ (المينا)، خزانات الفولاذ المقاوم للصدأ، ومتوافقة تمامًاالأسطح العائمة الداخلية.

مع أكثر من 30 عامًا من التميز في التصنيع ومحفظة ضخمة من عمليات النشر الناجحة في أكثر من 100 دولة، توفر Center Enamel قبابًا جيوديسية من الألومنيوم ذات مساحة واضحة ومصممة خصيصًا وحلول الأسقف العائمة API 650 التي تضمن السلامة البيئية المطلقة، وتقليل الانبعاثات، وطول عمر الأصول.
