ما هي الأنواع الثلاثة من أسطح الخزانات؟ دليل الهندسة الصناعية لعام 2026

في الخدمات اللوجستية الحديثة الصناعية والبلدية والبتروكيماويّة، اختيار علبة الخزان المناسبة هو قرار بملايين الدولاراتالسلامة التشغيلية، وملف الامتثال البيئي.إيه بي آي 650وفقًا للوائح، تعتمد البنية التحتية لاحتواء السوائل على ثلاثة تصاميم معمارية أساسية لإدارة الضغط الهيدروستاتيكي والحجم الجوي الداخلي وانبعاثات المركبات العضوية المتطايرة (VOC).

إن فهم ميكانيكا الهيكل واختيار المواد وديناميكيات احتواء البخار لهذه التصنيفات الرئيسية الثلاث للأسقف أمر بالغ الأهمية لفرق المشتريات الهندسية في جميع أنحاء العالم.

الأسطح الثابتة مربوطة بشكل دائم بالغلاف العلوي لخزان التخزين وهي مصممة لإغلاق البيئة الداخلية بالكامل من الحطام الخارجي والحياة البرية والهطولمما يجعلها مثالية للسوائل غير المتطايرة، تخزين المياه، ومعالجة مياه الصرف الصحي.

السطوح الثابتة عموما تقع في فئتين فرعية هندسية متميزة:

السطوح التقليدية من الفولاذ الكربوني تستخدم تصميم مخروط منحدر مدعوم داخلياً بشبكة معقدة من الأعمدة العمودية والحواف والحزم. في حين أن الهيكل الصائب للقطرات الأصغر ،أسطح مخروط قطرها كبير تضع ضغطًا كبيرًا على أساس الخزانعلاوة على ذلك، فإن الأعمدة العمودية الداخلية تخلق مصائد تآكل دائمة حيث تتقلب مستويات السائل، مما يؤدي إلى ارتفاع تكاليف الصيانة.

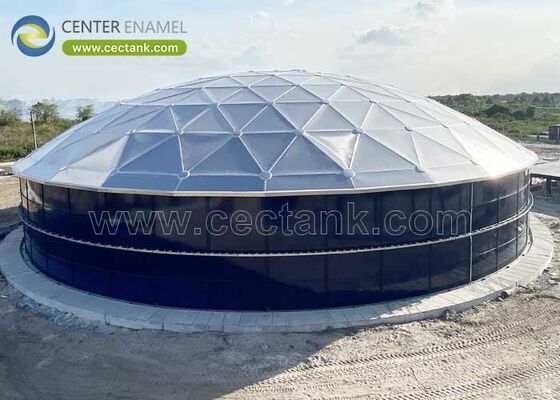

المعيار الحديث للأسقف الثابتة هو سقف الدعم الذاتيسقف القبة الجيوديسية من الألومنيومتعمل القبة كإطار فضائي مثلث، وتوزع الأحمال الميتة الخارجية، وتراكم الثلوج الثقيلة، وضغوط الرياح كقوى محورية نقية إلى حلقة التوتر المحيطية.هذا يزيل تماما أعمدة الدعم الداخلية.

لتحسين مسارات الحمل وتقليل سمك المادة ، يحسب مهندسو البناء نصف قطر الكرة (R) بناءً على قطر الخزان (D) وارتفاع القبة المستهدف (h):

ولأن الألومنيوم يشكّل بطبيعة الحال غلاف أكسيد يتعافى بنفسه، فإن هذه الأسطح محصنة تماماً من التآكل الجوي ومقاومة للغاية للغازات الحيوية العدوانية مثل كبريتيد الهيدروجين (H2S).

بالنسبة لمنتجات البترول المتطايرة للغاية، مثل النفط الخام والبنزين، فإن تخزين السوائل تحت سقف ثابت يخلق "تغطية" غازية خطيرة (مساحة البخار) بين سطح السائل والسقف.للقضاء على خطر الانفجار ووقف فقدان المنتج من التبخر، فرق الهندسة تنشرالأسطح العائمة الخارجية (EFR)داخل قذائف الخزان المفتوحة

يعمل EFR بالكامل على مبدأ ارخميدس للطفو، يطفو مباشرة على سطح السائل ويتحرك عمودياً جنباً إلى جنب مع دورات ملء الخزان وتفريغها.

• أسطح الطائرات:يستخدم هذا التكوين حلقة متواصلة من الممرات المغلقة ذات المقصورات المتعددة حول محيط مركز الطابق الواحد.توفر الحواف الاحتياطية العائمة الاستثنائية وتمنع السقف من الغرقحتى لو حدث تلف ميكانيكي محلي أو خرق بسيط لللوح.
• أسطح عائمة مزدوجة الطوابق:تم تصميمها مع سطح أعلى وأسفل متواصلة منفصلة عن بعضها البعض بواسطة الجدران الهيكلية ، توفر تكوينات الطابقين حاجزًا عازلًا حراريًا متفوقًا. وهذا يقلل من امتصاص الحرارة الشمسية ،الحفاظ على السوائل المتطايرة للغاية تحت نقطة غليانها.
• ضعف الطقس:لأن خزانات EFR مفتوحة للسماء، فإنها تتطلب شبكات تصريف مركزية مرنة ومفصلة للسقف لإخلاء مياه الأمطار.يمكن أن تتراكم الوزن المفرط على سطح السفينة بسبب التدفقات الثلجية الكثيرة أو خطوط الصرف الصحي المُغلقة، مما يشكل خطرًا تشغيليًا مستمرًا للسقف الميل أو الغارق.

القمة المطلقة لمكافحة البخار الحديثة وحماية الأصول البيئية هيسقف عائم داخلي (IFR)يجمع هذا التكوين بين المزايا النهائية للسطوح الثابتة والطوابق العائمة من خلال وضع غطاء عائم خفيف للغايةداخلخزان مغلق بشكل دائم بواسطة سقف ثابت (عادة قبة جيوديسية من الألومنيوم).

من خلال حماية سطح السفينة العائم من الرياح والمطر والثلوج، فإن المنشأة تلغي المخاطر الهيكلية المرتبطة بتغيرات الطقس الخارجية.

• طوابق العسل ذات الاتصال الكامل:المصنوعة من الألومنيوم الهيكلي أو الفولاذ المقاوم للصدأ ، تتوقف لوحات الاتصال الكامل بالكامل على السطح السائل.هذا التصميم يزيل رياضيا أي جيوب بخار محلية تحت سطح السفينة، تحقيق ما يصل إلىتخفيض في انبعاثات المركبات العضوية المتطايرة من 90% إلى 98%.
• طائرات IFR من الألومنيوم ذات الجلد والنقطة:يتكون من إطار ألومنيوم خفيف الوزن مزود بألواح سبيكة رقيقة ومدعوم بسلسلة من النقابات الأنبوبية ذات القوة العالية.هذه الأنظمة هي وحدات عالية ويمكن تثبيتها بشكل منهجي قطعة قطعة من خلال الممرات القياسية للدبابات، مما يجعلها الخيار الرئيسي لتجديد البنية التحتية القديمة ذات السقف الثابت.

للمساعدة في تقييم النفقات الرأسمالية (CapEx) مقابل الكفاءة التشغيلية على المدى الطويل (OpEx) ، يوضح المصفوفة الهندسية التالية الموازنات بين جميع أنواع السقف الرئيسية الثلاث:

كيف يحتفظ السقف العائم بختم ضد جدار الخزان الذي ليس مستديرًا تمامًا؟

تم تصميم الأسطح العائمة (كلاهما EFRs و IFRs) بنظام غطاء حافة ميكانيكي مرن يسد الفجوة بين سطح السطح المتحرك والقشرة الصلبة الثابتة.مادة (API 650) المرفق (C) و (H)، تستخدم هذه المجموعات تصميم ختم مزدوج: حذاء ميكانيكي أساسي أو ختم رغوة يحافظ على ضغط ثابت من الربيع ضد جدار الخزان ،و غطاء ثانوي للمسح الذي يلتقط بخارات الهروب المتبقية.

هل يمكن تثبيت خزان سقف ثابت موجود بسقف عائم داخلي؟

نعم، أدوات IFR من الألومنيوم خفيفة الوزن مصممة خصيصاً لتركيبات وحداتية خالية من الشراراتيسمح لأفراد التثبيت بتثبيت النظام معًا مباشرة على أرضية الخزان دون الحاجة إلى تعديلات هيكلية على الغلاف أو السقف الحالي.

ما هو دور كابلات الشنت في أنظمة الأسطح العائمة؟

لأن السائل المتحرك والسطح المنزلق يمكن أن يولد شحنات كهربائية ثابتة ضخمة، يتم تجهيز الأسطح العائمة مع الفولاذ المقاوم للصدأ عالية المقاومةكابلات الشنتهذه الكابلات تحافظ على اتصال متواصل، منخفض المقاومة الكهربائية الأرضية بين السقف العائمالقضاء على مخاطر الشرارة وحماية المنشأة من الإشعال الحراري الناجم عن البرق.

مع أكثر من 30 عاما من التميز في التصنيع ومحفظة عالمية مدعومة200 براءة اختراع خاصة، مركز الزجاج هو رائد دولي في هندسة غطاء التخزين وحلول احتواء المسمار.الـ AWWA D108 و API 650 و ISO 9001معايير، مركز المسمار المهندسين المخصصين القبة الالومنيومية الجيوديسية عالية الأداء والأسطح العائمة الداخلية للتركيبات في أكثر من 100 بلد.من نمذجة تحليل العناصر النهائية ثلاثية الأبعاد الصارمة (FEA) إلى إعادة تصميم المرافق مفتاحياً، نحن نقدم البنية التحتية من الطراز العالمي مصممة لمتانة هيكلية مطلقة ومراقبة انبعاثات أقصى حد.

تحسين أصول التخزين الصناعي الخاص بك مع هندسة السقف المتقدمة.
